Опишите АВР как последовательность состояний, сигналов, таймеров, блокировок и критериев FAT вместо набора несвязанных задержек.
В этом материалеРазделов: 6
Алгоритм АВР для ДГУ принимают как проверяемую диаграмму состояний, а не как список задержек в меню контроллера. Для каждого перехода нужны входной сигнал, разрешения, выдержка, команда, обратная связь и ветвь отказа. Числовые значения появляются только после проверки проекта и руководств точного двигателя, генератора, аппаратов и контроллера.

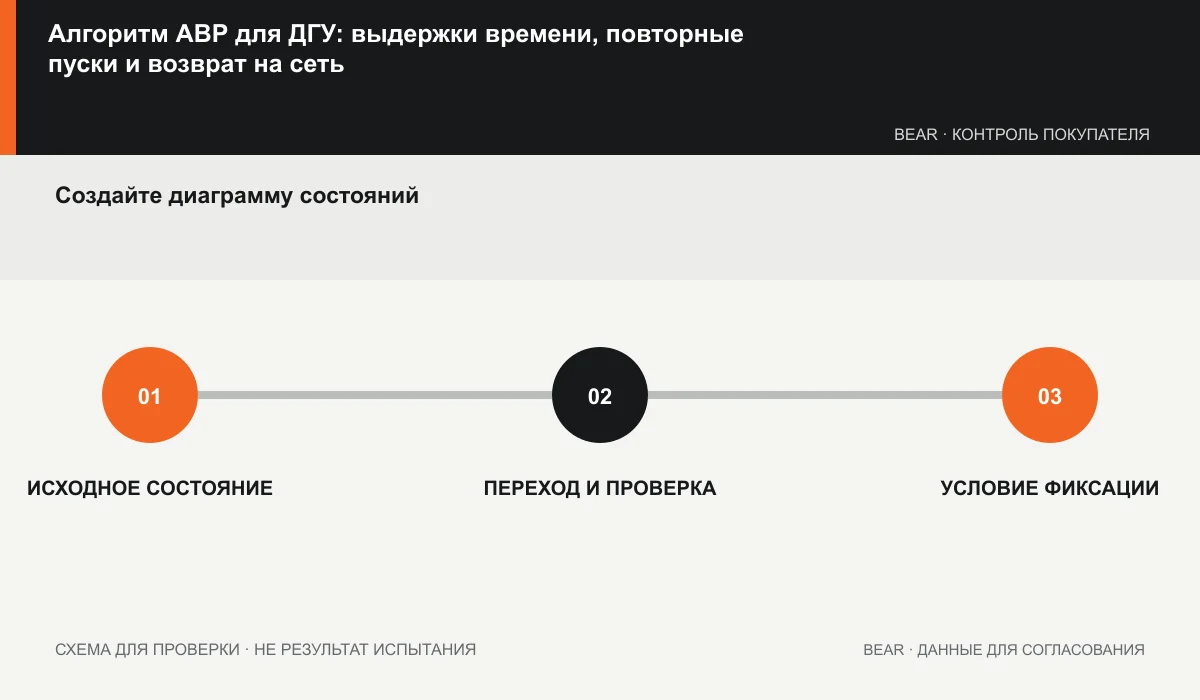

Создайте диаграмму состояний
Минимальный набор состояний включает питание от сети, подтверждение отказа сети, команду пуска, запуск, стабилизацию ДГУ, питание от ДГУ, восстановление сети, обратное переключение, охлаждение и останов. Добавьте отказ запуска, аварийный останов, ручной режим, испытание без нагрузки, испытание под нагрузкой и обслуживание, если они предусмотрены проектом.
Каждая стрелка между состояниями должна иметь четыре записи: входное условие, выдержку или подтверждение, выполняемое действие и результат при неуспехе. Так алгоритм можно проверить на FAT, а не интерпретировать по свободному тексту.
| Переход | Входное условие | Таймер/подтверждение | Действие | Ветвь отказа |
|---|---|---|---|---|
| Сеть → ожидание | критерий сети | выдержка из проекта | подготовить пуск | возврат при восстановлении |
| Ожидание → пуск | отказ подтверждён | разрешения и блокировки | команда стартеру | повтор/авария по проекту |
| Пуск → готовность | двигатель работает | электрические параметры подтверждены | разрешить ввод | останов или удержание |
| ДГУ → сеть | сеть восстановлена | критерий устойчивости | обратное переключение | остаться на ДГУ |
| Сеть → останов | нагрузка снята | условие охлаждения | остановить двигатель | сигнал неисправности |
Разделите контроль сети и разрешение переключения
Контроль напряжения, частоты, чередования фаз и наличия фаз должен иметь определённые точки измерения и пороги проекта. Но обнаружение отклонения ещё не обязательно означает немедленное переключение: кратковременное событие может отфильтровываться, а переход может быть запрещён блокировкой или состоянием нагрузки.
Укажите, кто формирует каждый сигнал, является ли он дискретным или измеряемым, как контролируется исправность цепи и что видит оператор. Для разных источников названия и полярность сигналов должны быть однозначны.
Опишите пуск без скрытых допущений
В блоке пуска задайте условия готовности перед запуском, число и длительность попыток, паузы, критерий успешного запуска, реакцию на низкое напряжение аккумулятора, аварийные сигналы и действие после исчерпания попыток. Конкретные значения нельзя переносить из другого двигателя или общего примера.
Готовность к нагрузке должна подтверждаться не одним сигналом «двигатель работает», а набором условий, который требует проект: стабильные электрические параметры, отсутствие запрещающих аварий, положение аппаратов и доступность нужной конфигурации. Состав возвращает поставщик контроллера и ДГУ, а заказчик утверждает его для объекта.
Свяжите АВР с очередностью нагрузок
АВР должен передать в систему управления нагрузками однозначные состояния источника: ДГУ готова, генераторный ввод замкнут, питание устойчиво, требуется разгрузка или возник отказ. В обратном направлении нужны только команды и подтверждения, от которых разрешено переключение источника. Приоритеты потребителей, задержки между ступенями и правила повторного включения относятся к отдельной диаграмме запуска нагрузок и не дублируются в алгоритме АВР.
Если все потребители подключаются одним аппаратом, в алгоритме достаточно зафиксировать ожидаемую ступень и условие разрешения. Электрические параметры установки сверяют с чек-листом конфигурации, а длительную и кратковременную мощность — с отдельной проверкой режимов. Алгоритм не должен исправлять ошибку исходного подбора.
Задайте возврат и охлаждение
Возврат на сеть требует подтверждения её устойчивого состояния, разрешения оператора или автоматики, правильной последовательности аппаратов и решения о повторном переходе при новом отказе. Отдельно определите, допускается ли краткая параллель источников; без специального проекта и согласований алгоритм не должен её создавать.
После снятия нагрузки двигатель может проходить предусмотренный изготовителем цикл охлаждения. Условие отмены, аварийный останов и повторный пуск во время этого цикла должны быть описаны явно. Время берут из точного руководства и проектного сценария.

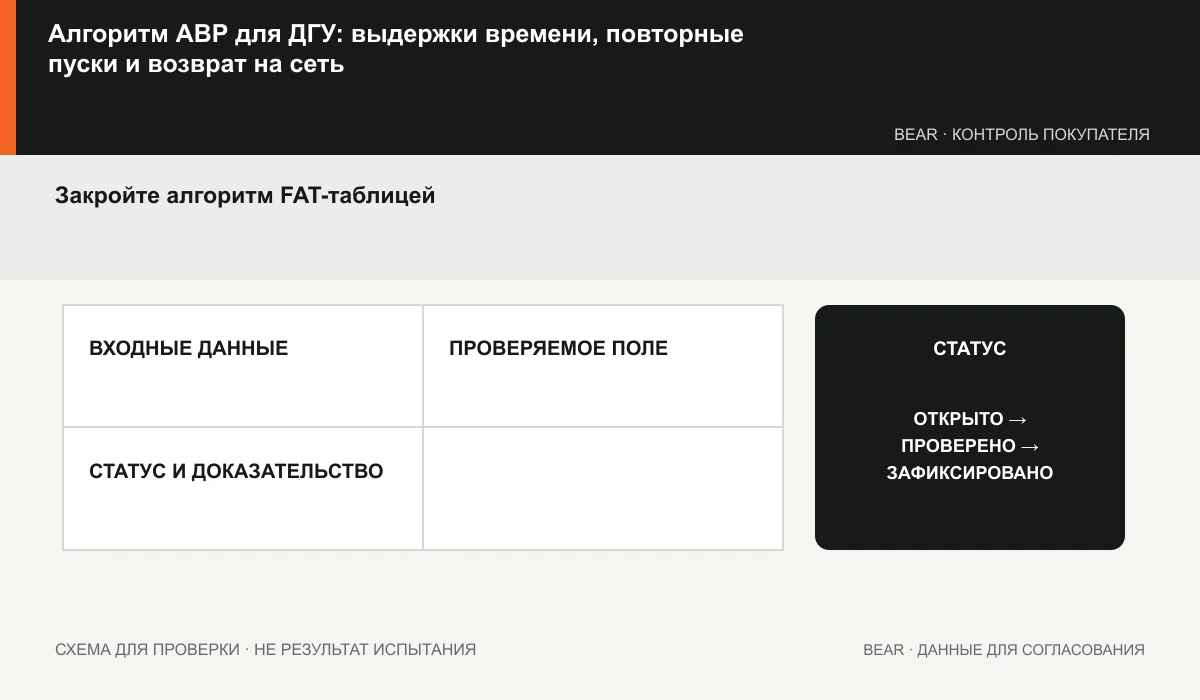

Закройте алгоритм FAT-таблицей
Для каждого сценария укажите начальное состояние, имитируемый вход, ожидаемые сигналы, последовательность аппаратов, проектные времена, сообщения оператору и конечное состояние. Отдельные строки нужны для отказа сети, ложного восстановления, неудачного запуска, аварии ДГУ, отказа обратной связи аппарата, ручного запрета и восстановления после аварии. Строка считается закрытой только при наличии ожидаемого журнала событий и критерия «принять/вернуть».
Закрывающий пакет состоит из однолинейной схемы, критериев сети, режима нейтрали, интерфейсных сигналов, требований к ручному режиму и FAT-листа по состояниям источников. Через контактную форму BEAR запросите для точной конфигурации поддерживаемые состояния, таблицу входов/выходов, редактируемые параметры, заводские значения с источниками и журнал событий. Эта статья не выбирает число полюсов АВР, не задаёт очерёдность подключаемых нагрузок и не подтверждает функцию конкретного контроллера.
