Определите состав агрегатов, общую шину, распределение нагрузки, ротацию и реакции на отказ до выбора контроллеров параллельной системы.
В этом материалеРазделов: 6
Схема N+1 подтверждается не количеством одинаковых ДГУ, а прохождением каждого предусмотренного единичного отказа без потери согласованной критической нагрузки. Рабочий результат — матрица «режим/отказ → доступные агрегаты и шины → допустимая нагрузка → сброс → восстановление». Контроллер и состав оборудования выбирают после этой матрицы.
Выведите N из критического профиля
Запишите критическую нагрузку по режимам и времени, крупнейшие ступени, пусковые события, допустимый перерыв и нагрузки, которые можно сбросить. Затем определите минимальное число доступных агрегатов, которое обеспечивает этот профиль с учётом ограничений каждого точного исполнения.
Резерв может относиться к мощности, агрегату, секции шины, топливной системе, системе управления или собственным нуждам. Формула N+1 не доказывает резервирование подсистем, которые остаются общей точкой отказа.
| Сценарий | Доступные агрегаты | Доступная шина | Критическая нагрузка | Сброс нагрузки | Статус |
|---|---|---|---|---|---|
| Нормальный | перечислить | секции и связи | профиль | правило | проверить |
| Один агрегат недоступен | перечислить | без изменений/иная схема | профиль | правило | проверить |
| Обслуживание | перечислить | состояние аппаратов | профиль | правило | проверить |
| Отказ секции/связи | перечислить | фактическая топология | профиль | правило | проверить |
| Пуск крупной нагрузки | работающие и запускаемые | состояние | ступень | приоритеты | проверить |
Заморозьте совместимую конфигурацию агрегатов
Для параллели недостаточно одинакового напряжения и частоты. Нужны данные двигателей, альтернаторов, регуляторов, систем возбуждения, контроллеров, измерительных трансформаторов, приводов аппаратов и интерфейсов связи. Разные модели или ревизии могут потребовать специального подтверждения интегратора.
Поставщик должен вернуть список точных компонентов, версии программного обеспечения, протокол обмена и границы ответственности за настройку. Зафиксируйте одну базовую конфигурацию; любая замена двигателя, альтернатора, контроллера, измерительного канала или привода аппарата запускает повторную проверку совместимости и режимов.
Задайте последовательность синхронизации

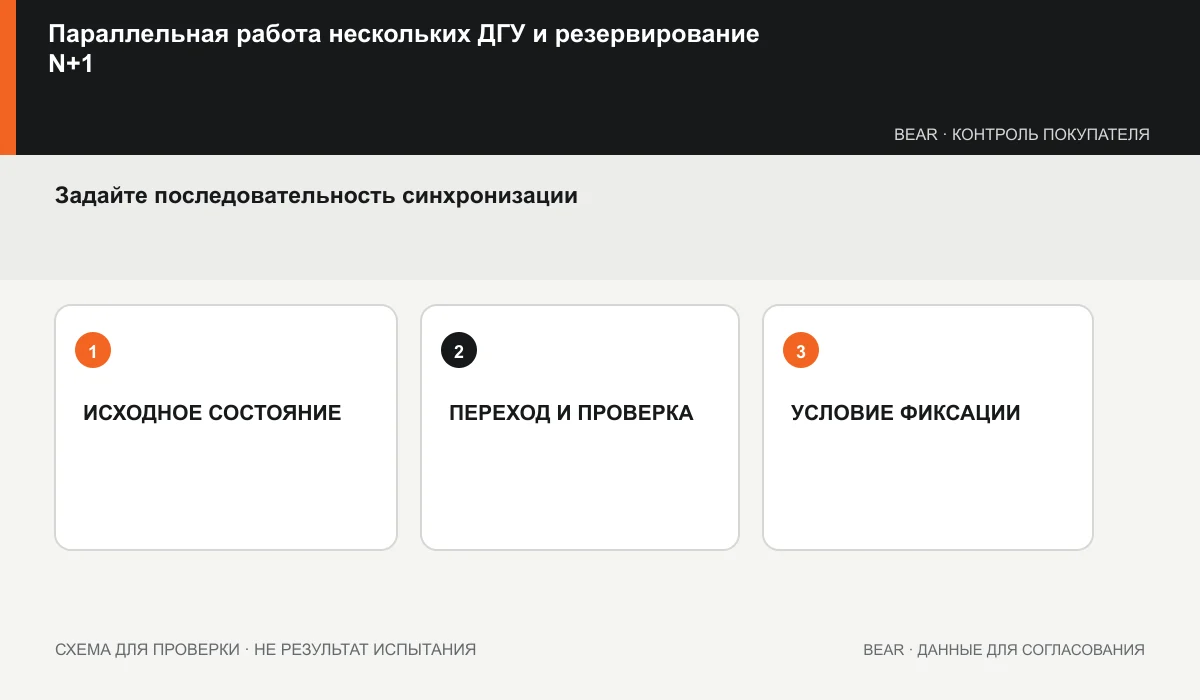

Опишите условия готовности агрегата, контроль напряжения, частоты, последовательности фаз и угла, разрешение на замыкание аппарата и действие при неуспешной синхронизации. Конкретные окна и времена берут из проекта и документации оборудования; статья не задаёт универсальные уставки.
Для каждого аппарата нужны положение, обратная связь, механические и электрические блокировки, режим ручного управления и безопасная реакция при расхождении команды и фактического состояния.
Опишите распределение нагрузки и ротацию
После включения на общую шину система должна распределять активную и реактивную нагрузку в пределах возможностей агрегатов. В алгоритме укажите принцип распределения, минимальные и максимальные условия работы, правила подключения следующего агрегата, снятия лишнего, ротации наработки и поведения при недоступности одного блока.
Не используйте только процент загрузки контроллера. Сохраните фактические kW, kVA, токи, коэффициент мощности, состояние ограничителей и точность измерения. Профиль мощности должен быть приведён к единому определению по руководству о режимах.
Спроектируйте защиту общей шины
Параллель меняет источники тока повреждения и состояния сети. Проект должен проверить отключающую способность, чувствительность, селективность, защиту генераторов, секций и связей для всех допустимых комбинаций агрегатов. Отдельно рассматривают отказ измерения, связи или контроллера.
Единичный отказ не должен оставлять неопределённое состояние аппаратов. Для каждого отказа запишите обнаружение, локализацию, сброс нагрузки, дальнейший допустимый режим и способ восстановления.
Докажите N+1 испытаниями отказов

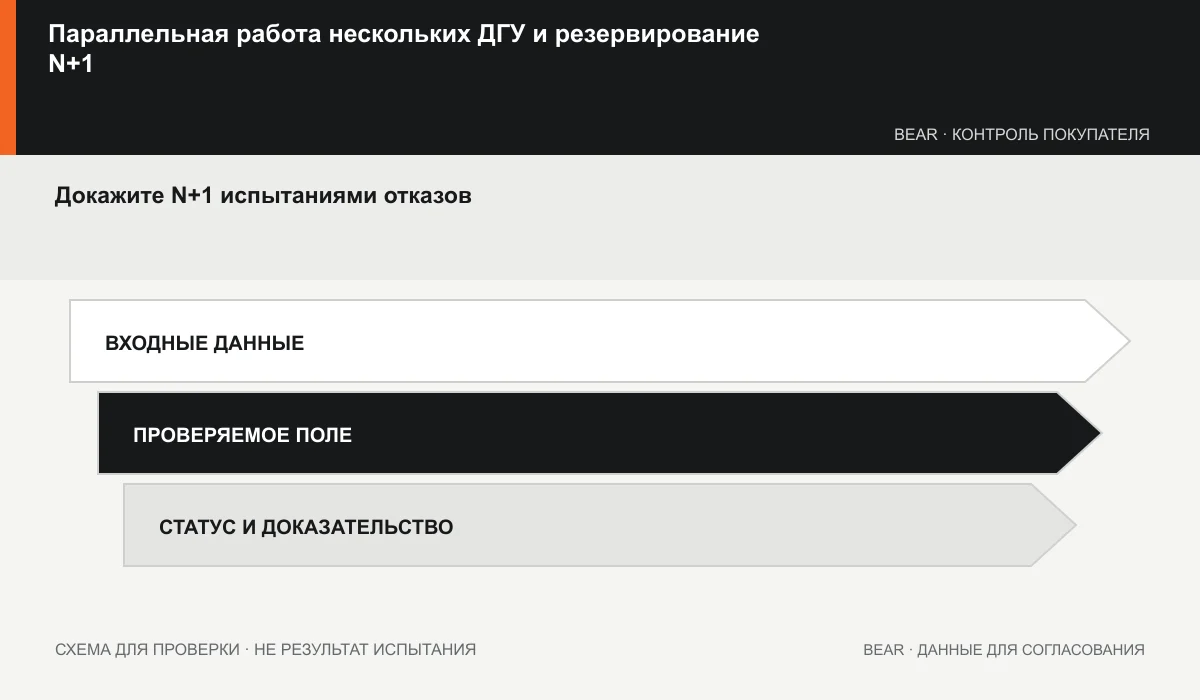

В заголовке испытательной матрицы зафиксируйте принятое определение N, критический профиль и перечень единичных отказов. Строки должны охватывать нормальную ротацию, подключение и отключение агрегата, ступень нагрузки, отказ запуска, аварийное отключение работающего блока, потерю связи, отказ обратной связи аппарата и восстановление. Для каждого сценария задайте начальные условия, инициируемый отказ, допустимый сброс, ожидаемую последовательность, критерий успеха и записи журнала. Надпись N+1 без пройденных строк матрицы остаётся проектной гипотезой.
Профиль нагрузок, определение N, единичные отказы, допустимый сброс, однолинейная схема, режимы шины и правила ротации образуют входную часть FAT. Через форму BEAR запросите точный состав агрегата и шкафа, версии контроллеров, архитектуру связи, функции распределения нагрузки и заполненную матрицу. Её принятие подтверждает только согласованные островные сценарии; разрешение на параллель с внешней сетью проверяется отдельно.
