Согласуйте допустимый режим параллели с сетью, защиту, учёт, обмен мощностью и блокировки до выбора схемы синхронизации ДГУ.
В этом материалеРазделов: 6
ДГУ нельзя параллелить с внешней сетью только на основании технической возможности контроллера синхронизации. Решение начинается с письменного ответа сетевой организации: разрешённый режим, длительность параллели, направление обмена, защита, учёт, испытания и ответственность сторон. До этого проект должен запрещать непреднамеренную выдачу энергии в сеть, а предложение оборудования остаётся условным.
Назовите требуемый режим параллели
Разделите длительную параллельную работу, кратковременное перекрытие при переводе нагрузки, испытание под нагрузкой и полностью островной режим. Для каждого состояния укажите цель, допустимую длительность, положение аппаратов, ожидаемый поток активной и реактивной мощности и способ выхода.
Слова «безразрывный переход» или «синхронизация с сетью» недостаточны. Они не определяют, допускается ли экспорт, какие согласования нужны и что произойдёт при исчезновении сети во время параллели.
Получите письменные условия точки присоединения
Состав требований зависит от страны, региона, точки присоединения и договора. Запросите у уполномоченной стороны разрешённую топологию, параметры точки присоединения, допустимый обмен, требования к защитам и автоматике, учёту, испытаниям, телемеханике, документации и согласованию изменений.
Эта статья не заменяет правовую или техническую процедуру подключения. Если сетевые требования не получены, схема имеет статус «ТРЕБУЕТ СОГЛАСОВАНИЯ», даже когда поставщик оборудования считает её выполнимой. Для каждого требования сохраните выдавшую сторону, документ, редакцию, дату, точку присоединения и владельца ответа.
| Группа | Вопрос для согласования | Возвратный документ |
|---|---|---|
| Режим | длительность и цель параллели | технические условия/письменное решение |
| Экспорт | допустим ли поток в сеть | лимит, направление и метод контроля |
| Защита | функции, уставки, резервирование | согласованная карта защит |
| Учёт | точки и класс измерения | схема учёта |
| Испытания | сценарии и критерии | программа и протокол |
| Эксплуатация | владелец переключений и изменений | регламент ответственности |
Разработайте защиту и антиостровную логику
Проектировщик определяет функции, которые обнаруживают недопустимое состояние сети, повреждение, потерю связи или островной режим, и действие каждого сигнала. Для них нужны точки измерения, уставки, выдержки, резервирование, цепи отключения и подтверждение фактического положения аппаратов.
Запрет непреднамеренной выдачи нельзя сводить к одной программной галочке. Он должен поддерживаться согласованной архитектурой измерения, защиты, команд и аппаратов, а отказ отдельного элемента должен приводить к определённому безопасному состоянию.

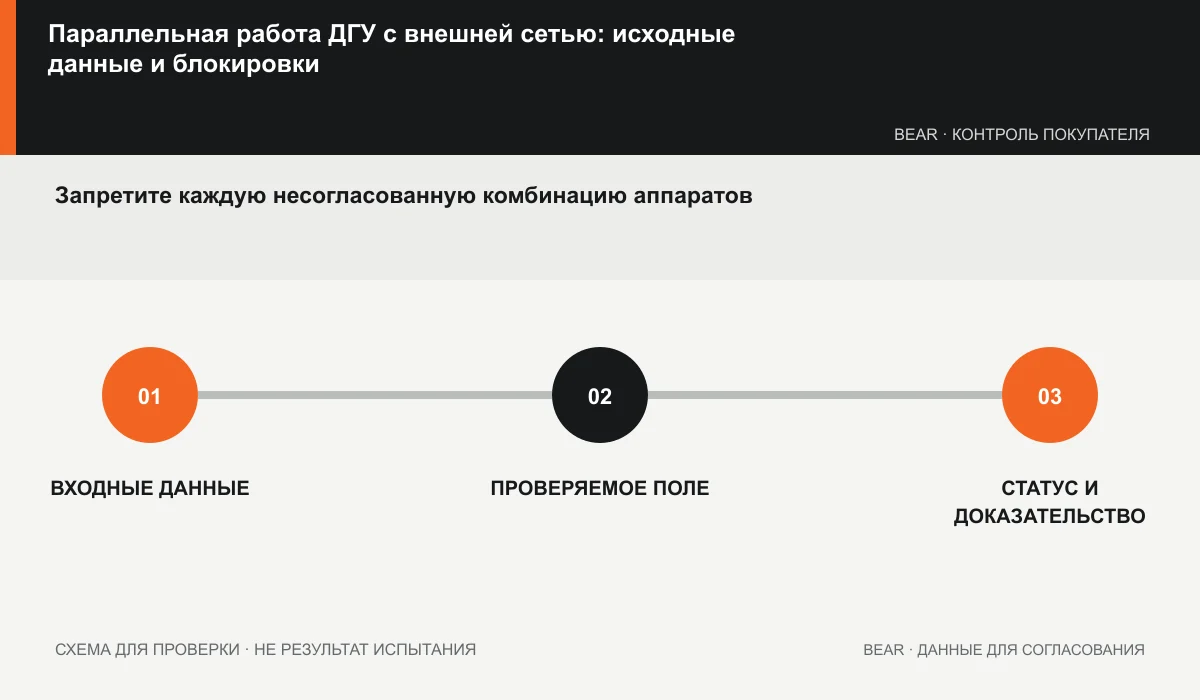

Запретите каждую несогласованную комбинацию аппаратов
Матрица блокировок перечисляет каждую разрешённую и запрещённую комбинацию вводов, генераторных и секционных аппаратов. Для разрешённого замыкания укажите наличие напряжения, частоту, последовательность фаз, условия синхронизма, исправность защит, разрешение оператора и отсутствие запретов. Для запрещённой комбинации укажите физическую и программную преграду, контроль её исправности и ожидаемый сигнал.
Для размыкания задайте причины, приоритет команд и конечное состояние. Ручной режим, обход, испытание и обслуживание должны иметь такие же явные ограничения, как автоматический режим.
Согласуйте управление мощностью
Если параллель разрешена, определите, что регулирует ДГУ: мощность, коэффициент мощности, реактивную мощность или иной параметр проекта. Укажите ограничения по импорту и экспорту, скорость изменения, приоритет ограничителей и реакцию при потере измерения или связи.
Не переносите значения из общего примера контроллера. Настройки зависят от генератора, привода, альтернатора, точки присоединения и требований сетевой организации. Поставщик должен подтвердить возможности точной конфигурации, а интегратор — совместную работу системы.

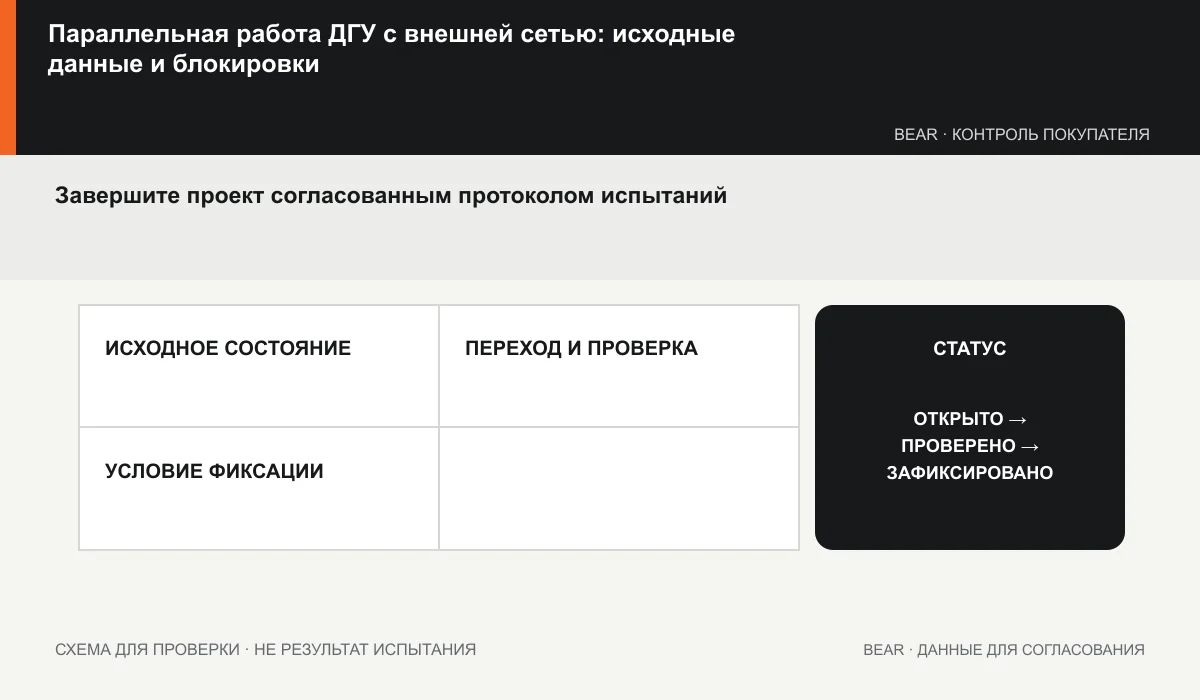

Завершите проект согласованным протоколом испытаний
До ввода подготовьте сценарии входа в параллель, выхода, изменения нагрузки, восстановления сети, срабатывания защит, отказа связи, потери измерения и аварийного отключения. Для каждого сценария нужны разрешение на проведение, начальное состояние, ожидаемая последовательность, регистрируемые величины, критерий приёмки и конечное состояние. В титульной части протокола отдельно зафиксируйте письменные условия сетевой организации, их владельца, редакцию и статус выполнения; без действующего основания технически успешный тест не разрешает режим. Протокол должен быть связан с согласованной схемой и версиями настроек.
Согласованный протокол объединяет однолинейную схему, условия сетевой организации, параметры точки присоединения, направления обмена, защиты, блокировки, интерфейсы и сценарии испытаний. Через форму BEAR запросите для рассматриваемой конфигурации точные модели и версии, поддерживаемые режимы, схему измерений, ограничения экспорта и таблицу сигналов. Островная параллель нескольких ДГУ и резервирование N+1 остаются отдельной задачей.
