Сопоставьте контроллер ДГУ с двигателем, датчиками, функциями АВР и конфигурацией. Подготовьте карту миграции и требования к приёмке замены.
В этом материалеРазделов: 6
Замена блока управления ДГУ начинается с перечня функций существующей установки и документов на её соединения. Совпадение размеров экрана или выреза панели не подтверждает заменяемость контроллеров. Согласуйте работу с двигателем, датчиками, коммутацией нагрузки и настройками до покупки нового прибора.
Ваша задача как заказчика — передать понятную карту существующей системы и получить проверенный план замены. Назначение клемм, электрические работы и защитные настройки остаются задачей ответственного специалиста.
Что сохранить до демонтажа
Запишите полное обозначение контроллера, аппаратное исполнение и версию программного обеспечения, если они доступны в документах или меню. Добавьте модель установки и двигателя, электрическую схему и перечень дополнительных модулей.
Попросите исполнителя сохранить доступную конфигурацию и журнал событий штатным способом. Отсутствующую копию так и отметьте. Файл от похожего агрегата не должен выдаваться за настройки вашей станции.
Разделите отказ устройства и причину обновления. «Повреждён дисплей», «нужна другая функция» и «модель снята с поставки» ведут к разным предложениям. Для каждого варианта нужен собственный состав работ.
Сравнивайте функции, а не названия серий
Создайте перечень того, что контроллер должен делать на вашей ДГУ. Напротив каждой функции укажите документ существующей системы и ответ поставщика нового устройства. Не переносите возможности всей линейки на конкретный код заказа.

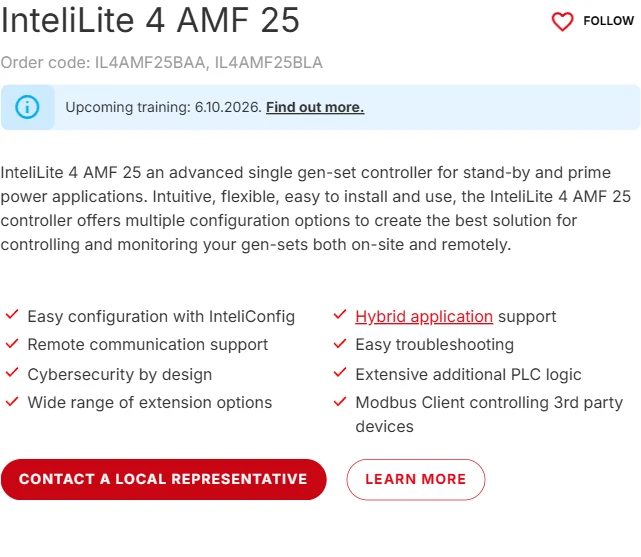

На странице ComAp InteliLite 4 AMF 25 отдельно представлены конфигурирование, связь с оборудованием, расширения и документация. Производитель также публикует разные коды заказа. Этот пример показывает, какие группы сведений искать; он не устанавливает совместимость ComAp с вашей установкой или наличие этого прибора в комплектации BEAR.
| Группа | Что описать в существующей системе | Что получить по замене |
|---|---|---|
| Двигатель | Модель, интерфейс и документы подключения | Поддерживаемую конфигурацию и условия связи |
| Датчики | Обозначения, назначение и исходные документы | Согласованный способ получения показаний |
| Пуск и остановка | Требуемые функции по проекту | Перечень сохраняемых и изменяемых функций |
| АВР и нагрузка | Кто управляет переключением и чем | Схему ответственности и план проверки |
| Наблюдение | Нужные сигналы, журнал и удалённый доступ | Подтверждённые возможности точного исполнения |
Автоматический ввод резерва (АВР) рассматривайте как часть всей системы. Не считайте, что покупка контроллера автоматически включает силовые аппараты, их монтаж и пусконаладку.

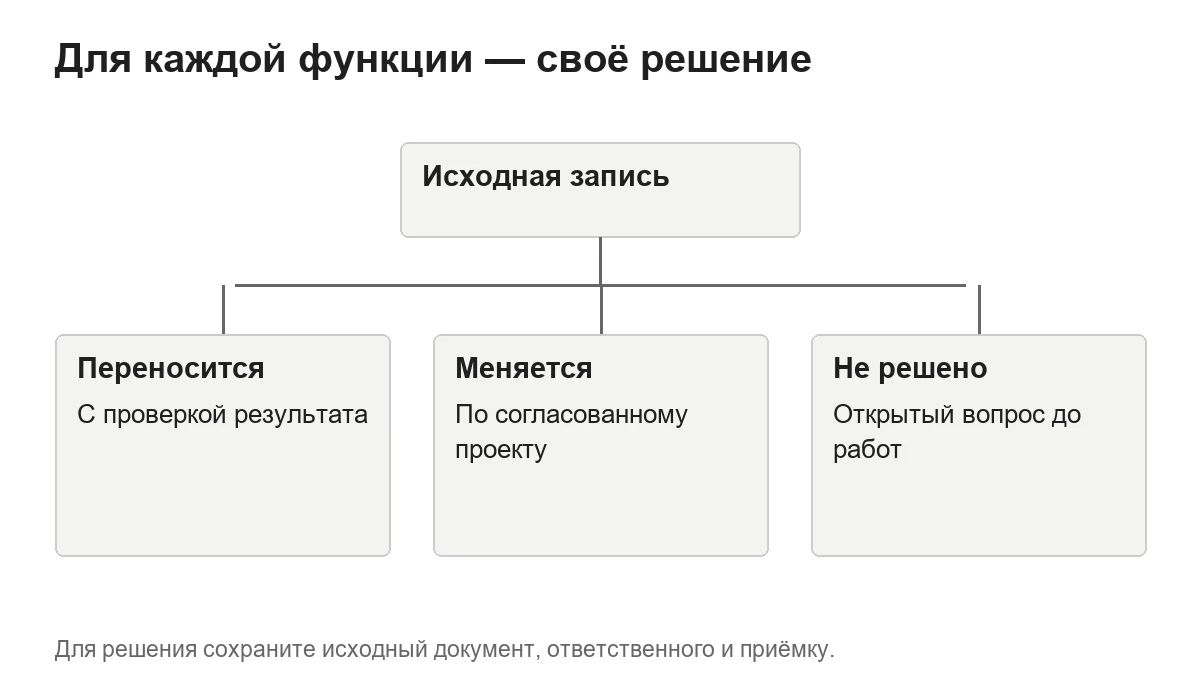

Карта миграции настроек
Зафиксируйте для каждой функции один из трёх результатов: переносится с проверкой, меняется по проекту или остаётся нерешённой. Это помогает увидеть границы предложения до отключения существующего блока.
В карте нужны имя параметра или функции, исходный документ, ответственный, решение и способ приёмки. Не вписывайте рекомендуемые пределы защиты из статьи или с соседней установки.
Например, в условной модернизации нужен удалённый сигнал об аварии. В заявке следует определить получателя, канал, доступные условия связи и способ проверки доставки. Строка «поддерживает мониторинг» ещё не описывает весь этот результат.
Монтажное соответствие проверяют отдельно
Чертёж корпуса и выреза нужен для механической части заказа. Способ соединения и конфигурация нужны для работы системы. Поместите их в разные строки приёмки, чтобы совпадение одного не скрывало отсутствие другого.
До заказа попросите перечислить дополнительные модули, соединительные комплекты, программные средства и работы. Если исходная схема утрачена, включите её восстановление в объём обследования. Выбор по одному размеру панели не закрывает этот пробел.
Не снимайте крышки работающего оборудования для фотографирования проводов. Требуемые сведения из электрической части собирает исполнитель с необходимыми допусками и процедурами объекта.
Как сравнить две сметы
Приведите сметы к одному результату: установленный и проверенный контроллер с переданными документами. Цена самого устройства, обследование, монтаж, настройка, испытания и восстановление документации должны быть видны отдельно.
| Результат | Предложение A | Предложение B |
|---|---|---|
| Точное исполнение прибора | Код и документ | Код и документ |
| Сохранённые функции | Перечень | Перечень |
| Изменения проекта | Перечень и ответственный | Перечень и ответственный |
| Проверки после работ | Программа и протокол | Программа и протокол |
| Передача владельцу | Схемы, настройки, доступ | Схемы, настройки, доступ |
Пустая позиция остаётся вопросом к исполнителю, а не включённой по умолчанию услугой. Условия гарантии запишите по каждому предложению без предположения об одинаковом покрытии.
Что получить при сдаче работ

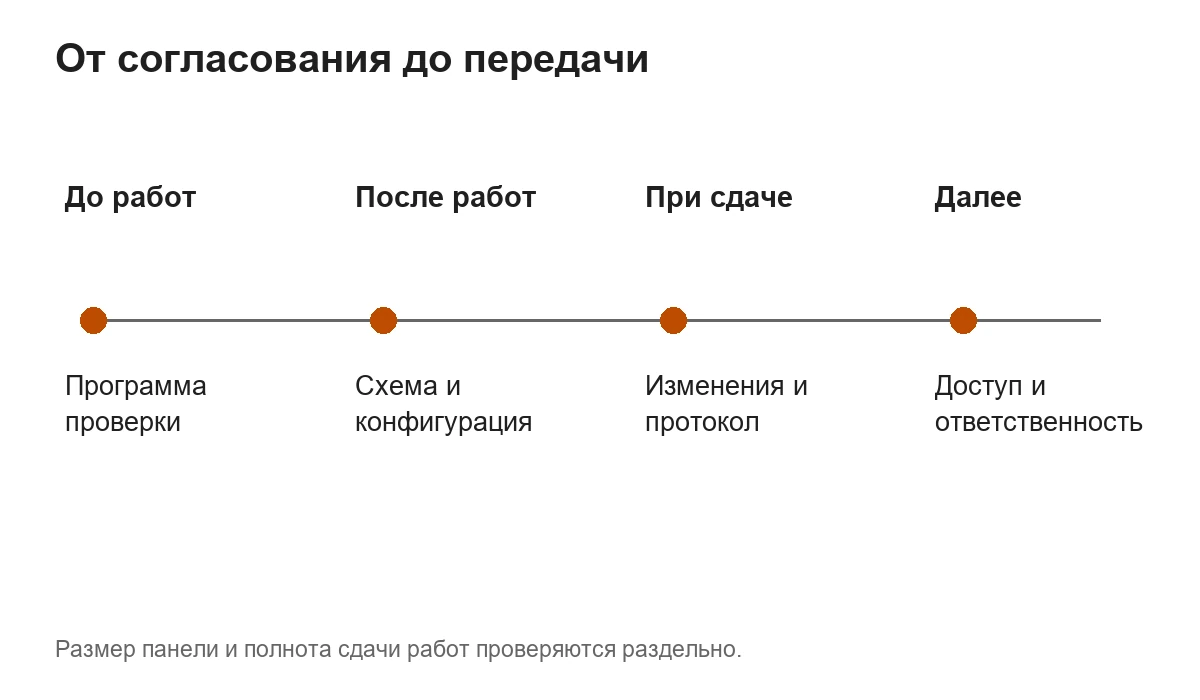

До начала работ согласуйте программу проверки. После выполнения запросите обновлённую схему, сохранённую конфигурацию в предусмотренном формате, перечень изменений и протокол согласованных проверок. Отдельно определите, кто получает доступ и отвечает за дальнейшие изменения.
Для привязки замены к своей установке начните с каталога дизельных генераторов и точных документов имеющегося оборудования. В обращении по BEAR приложите обозначение блока, модель ДГУ и требуемый результат; применимость и объём поддержки уточняются отдельно.
