Разбейте газоход на участки, запросите предел двигателя и рассчитайте сопротивление, дренаж, опоры, изоляцию и проходки для точной компоновки.
В этом материалеРазделов: 5
Диаметр газохода нельзя выбрать только по патрубку двигателя или мощности ДГУ. Решение принимают после расчёта сопротивления всей трассы по данным точного двигателя и проверки конденсата, расширения, опор, изоляции, выброса и проходов через ограждения.
Получите предел и условия от точного двигателя
Запросите модель и ревизию двигателя, выпускной патрубок, расход и температуру газов для расчётных режимов, а также допустимое противодавление с точкой и условиями измерения. Значение должно происходить из документации этого двигателя в предложенной настройке.
Не переносите предел с похожей модели и не считайте диаметр патрубка готовым диаметром всей трассы. Глушитель, гибкая вставка, переходы, повороты, вертикальные участки и конечный элемент добавляют сопротивление. Замена одного из них требует повторного расчёта.
Требования безопасности машины и оценка рисков имеют отдельную нормативную область; официальная страница ТР ТС 010/2011 ЕЭК служит отправной точкой для проверки действующих документов. Она не подменяет расчёт газохода, требования здания или пожарный проект.

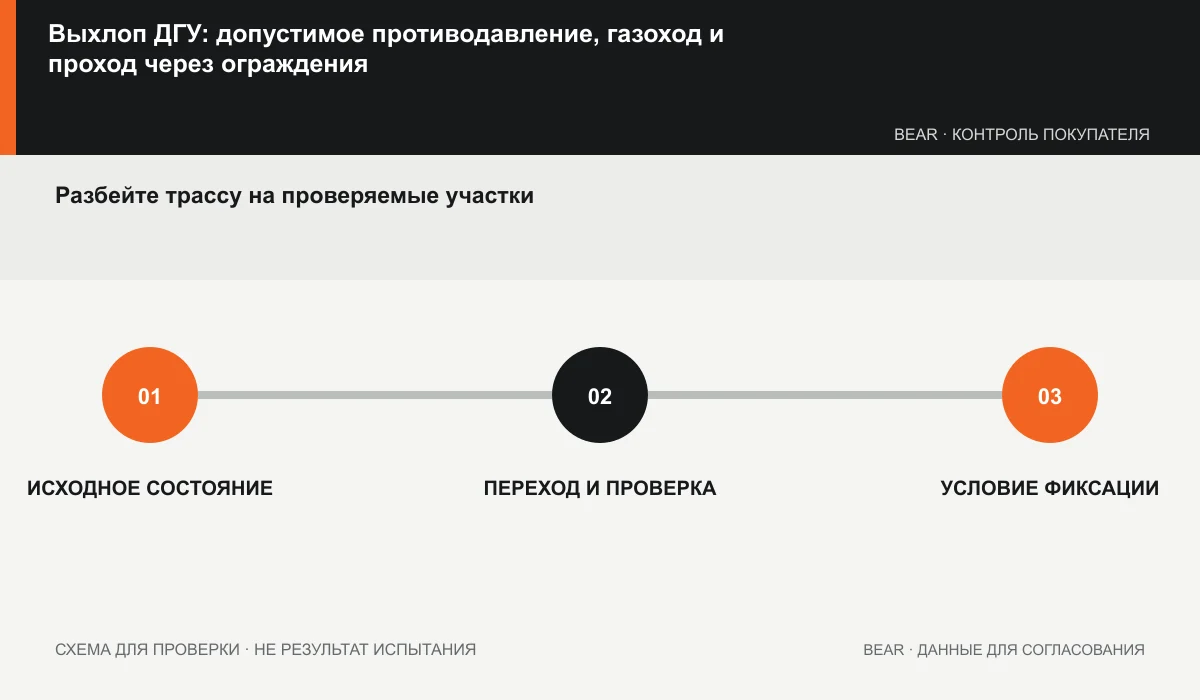

Разбейте трассу на проверяемые участки
На схеме обозначьте каждый прямой участок, поворот, переход, глушитель, гибкий элемент, компенсатор, дренаж, опору и выпускную насадку. Для элемента нужны геометрия, материал, шероховатость или характеристика изготовителя, расход и температура.
| Участок/элемент | Исходные данные | Сопротивление участка / накопленный итог | Нагрузка на опоры и ограждения | Документ/владелец |
|---|---|---|---|---|
| Патрубок и гибкая вставка | размеры, длина, допустимое смещение | по данным элемента / итог | масса, вибрация, расширение | поставщик ДГУ |
| Прямая труба | внутренний диаметр, длина, материал | расчёт / итог | масса, расширение, изоляция | проект газохода |
| Поворот/переход | геометрия и количество | местная потеря / итог | реакции опор и напряжения | проект газохода |
| Глушитель | модель, расход, характеристика | кривая изготовителя / итог | масса и подвес | изготовитель глушителя, проектировщик |
| Выпуск/проходка | форма, ветер, расположение | конечная потеря / итог | ограждение, гидроизоляция, температурный узел | проект площадки |
Сумму по таблице сравнивают с пределом двигателя в одной системе единиц и при сопоставимых условиях. Структурную колонку принимает ответственный за опоры и ограждения отдельно: прошедшая проверка противодавления не означает принятия проходки. Если предел, характеристика глушителя или геометрия участка отсутствуют, трассу не утверждают. Запас выбирает ответственный проектировщик; статья не устанавливает универсальную долю.
Управляйте конденсатом и уклонами
В низких точках и холодных участках может собираться жидкость. Проект должен показать направления уклонов, места сбора и безопасного обслуживания, не допуская возврата в двигатель или неконтролируемого выброса. Решение зависит от компоновки и режима работы.
Защита от осадков на выходе не должна создавать неучтённое сопротивление или опасное состояние. Любой клапан, колпак или насадка включается в перечень элементов и проверяется в рабочем и отказном состоянии.
Отделите нагрузку на двигатель от нагрузки на здание
Гибкая вставка не должна нести массу газохода или компенсировать ошибки трассы. Опоры, направляющие и компенсаторы рассчитывают с учётом веса, температуры, расширения, вибрации и строительных конструкций. Реакции не должны передаваться на патрубок сверх допустимых значений изготовителя.
Проход через стену или кровлю требует узла, согласованного с конструкцией ограждения, температурой поверхности, пожарными требованиями, гидроизоляцией и обслуживанием. Не назначайте универсальное расстояние до горючего материала без применимого проекта и нормативной проверки.
Согласуйте выброс и точки контроля
Место выхода определяют по планировке, воздухозаборам, соседним помещениям, зонам пребывания людей, ветровым условиям и применимым требованиям площадки. Направление трубы само по себе не доказывает безопасное рассеивание. Эта статья заканчивается на входных данных газохода; пожарные разрывы и рассеивание относятся к отдельным проектным проверкам.
В программе приёмки зафиксируйте визуальную сверку трассы, опор, изоляции и дренажа; идентичность глушителя; измерение противодавления в указанной точке и режиме; отсутствие утечек; состояние после теплового цикла. Критерии и приборы согласуются заранее.
Передайте BEAR рынок, модель двигателя или запрашиваемую категорию, нагрузочный режим, план трассы, перечень элементов и требуемые документы через форму запроса. Попросите вернуть предел противодавления с условиями, данные выпуска, идентичность глушителя и допустимые реакции на патрубок. Каталог помогает выбрать направление, но окончательный газоход остаётся задачей проекта площадки.
