Соберите данные радиатора, двигателя, альтернатора и помещения, разделите воздух для горения и отвода тепла и проверьте сопротивление тракта.
В этом материалеРазделов: 6
Универсальная норма воздуха на единицу мощности не заменяет расчёт вентиляции помещения ДГУ. Нужны данные точной комплектации и режима: воздух для горения и радиатора, тепловыделения узлов, допустимые температуры и сопротивление всей приточно-вытяжной трассы.

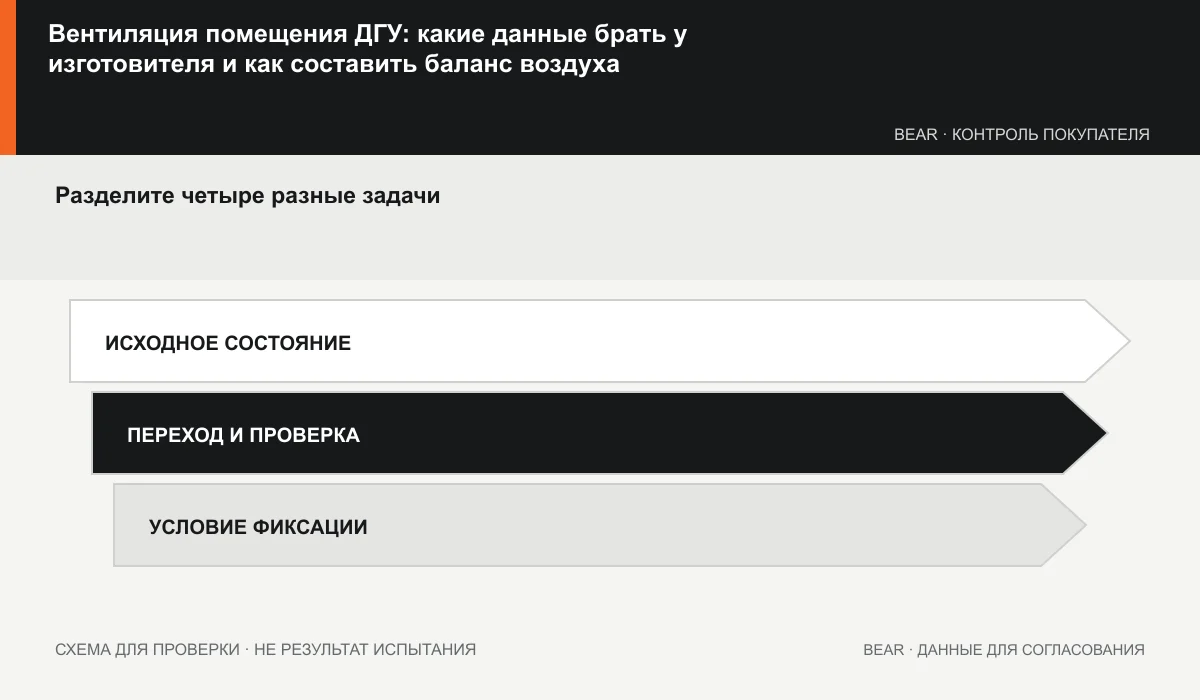

Разделите четыре разные задачи
Воздух для горения, поток через радиатор, удаление тепла от двигателя и альтернатора и общеобмен помещения — связанные, но не взаимозаменяемые величины. Один поток может участвовать в нескольких процессах, однако это должен показать проектный баланс и схема движения воздуха.
Запишите, где радиатор расположен относительно помещения, куда направлен его выброс, берёт ли двигатель воздух из помещения и какие дополнительные источники тепла работают одновременно. Не суммируйте паспортные расходы без проверки границ каждого значения и не считайте расход вентилятора радиатора автоматически полезным общеобменом.
Официальная карточка ГОСТ ISO 8528-5-2017 указывает на стандарт по характеристикам электроагрегатов. Проектировщик должен проверить актуальность и применимость документа, а фактические числовые исходные данные брать из документации точного двигателя, радиатора, альтернатора и исполнения.
Запросите данные у изготовителя комплектации
Поставщик должен вернуть значения с единицами, условиями и идентичностью компонента. Нужны модель двигателя, модель и схема радиатора, направление потока, расход воздуха для горения, расход через радиатор, тепловыделение в помещение, допустимое внешнее сопротивление и температурные ограничения.
Для альтернатора, выпускной системы, топливной системы, шкафа и иных источников тепла запросите отдельные данные или явно отметьте отсутствие значимого выделения. Если значение приведено для другой частоты вращения, нагрузки, температуры или радиатора, его нельзя молча переносить в расчёт.
Ведите расчётный лист по одной версии
Расчётный лист должен показывать происхождение каждого входа и последствия замены компонента. Если нет характеристики радиатора или не определена конфигурация воздушного тракта, размер проёма замораживают до получения данных.
| Блок | Вход | Условия и единицы | Источник | Результат/решение |
|---|---|---|---|---|
| Горение | расход воздуха двигателя | нагрузка, температура, высота | datasheet точного двигателя | приток для двигателя |
| Радиатор | расход вентилятора и допустимое сопротивление | конфигурация радиатора, скорость | кривая изготовителя | рабочая точка тракта |
| Тепло | тепло в помещение по узлам | режим и нагрузка | данные компонентов | требуемый отвод тепла |
| Помещение | внутренние и наружные температуры | сценарии эксплуатации | проект | допустимый температурный подъём |
| Тракт | решётки, фильтры, каналы, повороты | расход и состояние загрязнения | расчёт ОВ | суммарное сопротивление |
Вместо готовой «формулы для ДГУ» лист фиксирует метод проектировщика и ссылки на исходные документы. Любая смена радиатора, жалюзи, фильтра, шумоглушителя или трассы создаёт новую версию расчёта.
Проверьте сопротивление всего воздушного пути
Свободная площадь проёма не равна эффективной площади решётки, а геометрия канала не показывает потери на фильтре, сетке, шумоглушителе или повороте. Составьте перечень элементов от наружного воздуха до выброса и получите характеристику каждого элемента при расчётном расходе.
Сопоставление выполняют с допустимым сопротивлением точной системы охлаждения, а не с общей мощностью генератора. Отдельно оцените загрязнение, снег, обмерзание, обратную циркуляцию горячего воздуха и режим закрытых дверей. Проём, который работает только при открытой сервисной двери, не является нормальным проектным решением без явного обоснования.
Свяжите вентиляцию с автоматикой и безопасным состоянием
Жалюзи, вентиляторы, обогрев и датчики должны иметь понятную последовательность до пуска, при наборе нагрузки, после остановки и при аварии. В функциональном описании укажите команды, обратную связь, уставки проекта, задержки и действие при отказе. Значения уставок должен утвердить проектировщик по данным компонентов.
Не используйте вентиляцию помещения для вывода выхлопных газов. Газоход — отдельная система со своим сопротивлением, температурой, дренажом и проходками. Топливо и аккумуляторы также могут создавать отдельные требования, которые нельзя закрыть расчётом воздухообмена.
Передайте расчёт на согласование
Итоговый объект передачи — подписанный лист исходных данных расчёта. В нём укажите точные модели двигателя и радиатора, версии источников, все тепловые составляющие, путь воздуха и сопротивление каждого элемента, владельца значения и ревизию. К листу приложите план и разрез помещения, режимы нагрузки и алгоритм автоматики; участники согласуют только свою область ответственности.
Через форму проекта передайте выбранную категорию, режим и компоновку помещения и приложите этот лист. Каталог продукции задаёт направление запроса, но числовые данные подтверждаются только для выбранной конфигурации.
