Переведите климат площадки и способ размещения в требования к каждому компоненту ДГУ и комплекту подтверждающих документов.
В этом материалеРазделов: 6
Обозначение климатического исполнения на контейнере не доказывает пригодность всей ДГУ. Принимаемым результатом служит матрица «воздействие площадки → состояние установки → критичный компонент → опция → подтверждающий документ». Если хотя бы один компонент имеет более узкое ограничение, общий код на оболочке не закрывает требование.
Опишите реальную среду площадки
Зафиксируйте расчётные температуры, влажность и конденсацию, осадки, пыль, ветер, солнечное воздействие, высоту, коррозионную среду, обледенение и режим хранения. Укажите, работает ли установка на открытом воздухе, под навесом, в контейнере или помещении и что происходит при отключённом основном питании.
Климатические данные должны относиться к конкретной точке и проектному периоду. Общая характеристика региона может не отражать локальную площадку, а температура наружного воздуха не равна температуре внутри кожуха или шкафа.
Свяжите обозначение с измеримыми воздействиями
УХЛ, ХЛ и категория размещения имеют смысл только в рамках применимого стандарта и его актуальной редакции. Проектировщик должен проверить область применения, выбранное обозначение и связь с фактическими воздействиями площадки. Эта статья не устанавливает обязательную категорию для любого объекта.
В ТЗ запишите не только код, но и исходные условия, которые он должен покрыть: состояние установки, место воздействия, продолжительность и критерий. Если заказчик использует более жёсткое частное требование, его формулируют отдельно и не скрывают за общим обозначением.
| Объект проверки | Воздействия | Требуемое подтверждение | Несовпадение |
|---|---|---|---|
| Готовая установка | климат, размещение, транспортирование | паспорт/ТУ/спецификация точной версии | вернуть поставщику |
| Двигатель | пуск, жидкости, впуск, охлаждение | руководство и ограничения модели | проектная проверка |
| Альтернатор | температура, влажность, конденсация | datasheet и опции исполнения | заменить/подтвердить |
| Шкафы и АВР | температура, IP, обогрев, конденсация | спецификация и схема собственных нужд | уточнить |
| АКБ и пуск | температура хранения и пуска | данные батареи и зарядного устройства | рассчитать готовность |
| Кабели/уплотнения | холод, УФ, влага, вводы | ведомость компонентов | согласовать материалы |
Разложите исполнение по компонентам
Создайте ведомость всех элементов, отказ которых мешает запуску, несению нагрузки или безопасному останову. Для каждого укажите изготовителя, модель, допустимые условия, необходимую опцию и источник данных. Общая надпись поставщика не должна перекрывать более узкое ограничение компонента.
Особое внимание уделите аккумулятору, зарядному устройству, подогревателям, топливу и жидкостям, приводам жалюзи, вентиляторам, контроллеру, дисплею, датчикам и кабельным вводам. Наличие обогревателя ещё не подтверждает готовность: нужны его мощность, источник питания, алгоритм, резервирование и тепловой расчёт проекта.

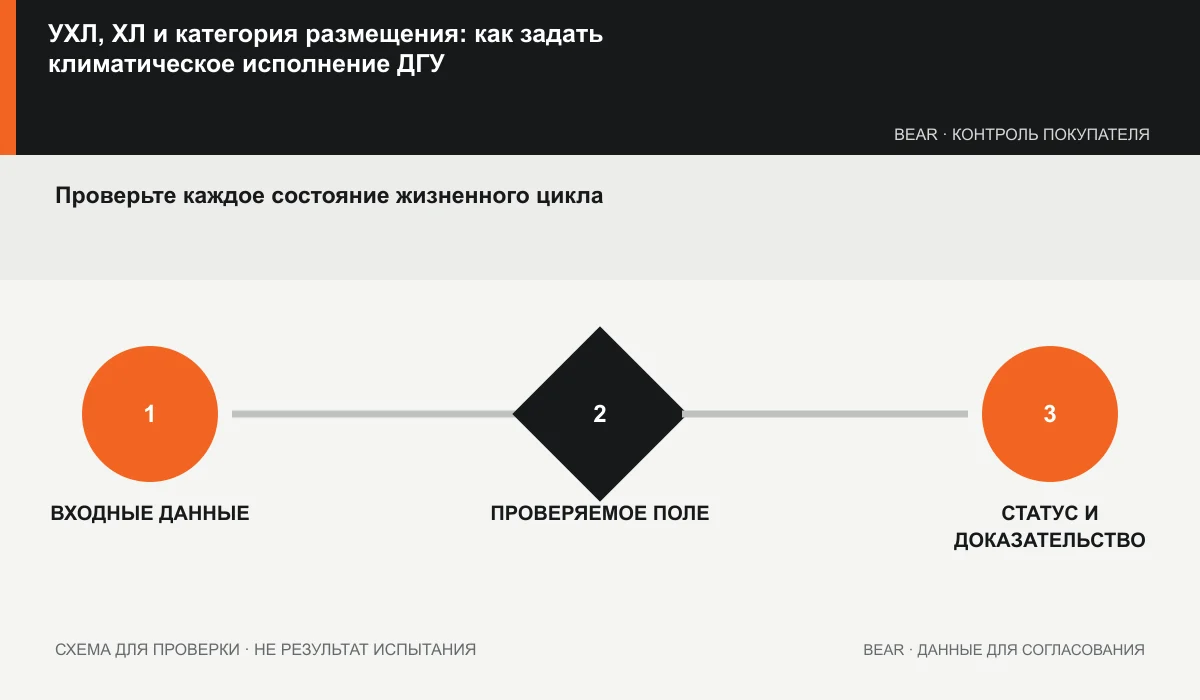

Проверьте каждое состояние жизненного цикла

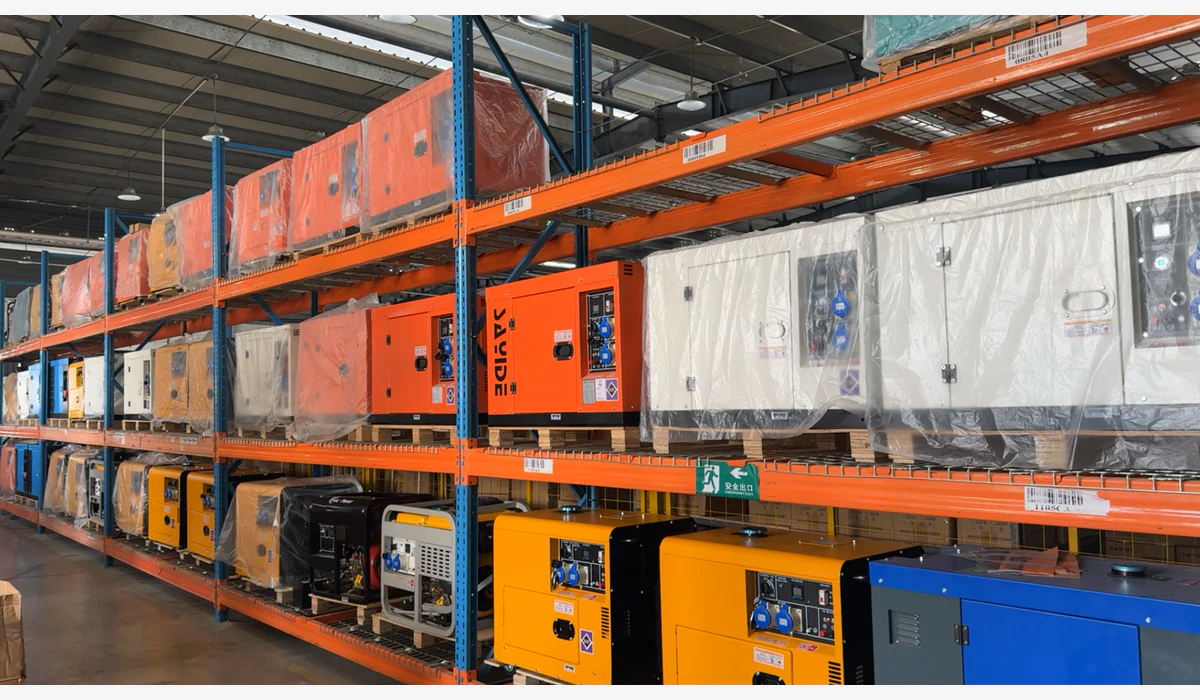

Условия при работающем двигателе отличаются от длительного ожидания. В резервном режиме критичны поддержание пусковой готовности, питание собственных нужд, конденсация и доступность внешнего источника. При хранении и перевозке действуют свои ограничения по консервации, упаковке и жидкостям.
Сделайте отдельные строки для холодного пуска, прогрева, принятия нагрузки, длительной работы, охлаждения, остановленной готовности, обслуживания и транспортирования. Для каждого состояния определите активные системы, источник энергии, отказ которого рассматривается, и документ с допустимыми условиями.
Свяжите климат с мощностью и инженерными системами
Температура и высота могут ограничивать допустимую мощность двигателя, альтернатора или охлаждения. Эти ограничения проверяют по точным компонентам; общий климатический код не заменяет расчёт рабочей точки. Режим мощности сверяют по отдельной статье о номинальной и максимальной мощности.
Контейнер или кожух также требует проектных решений по вентиляции, отводу тепла, выхлопу, пожарным мерам и обслуживанию. Внешний вид не подтверждает работоспособность при заданном климате.

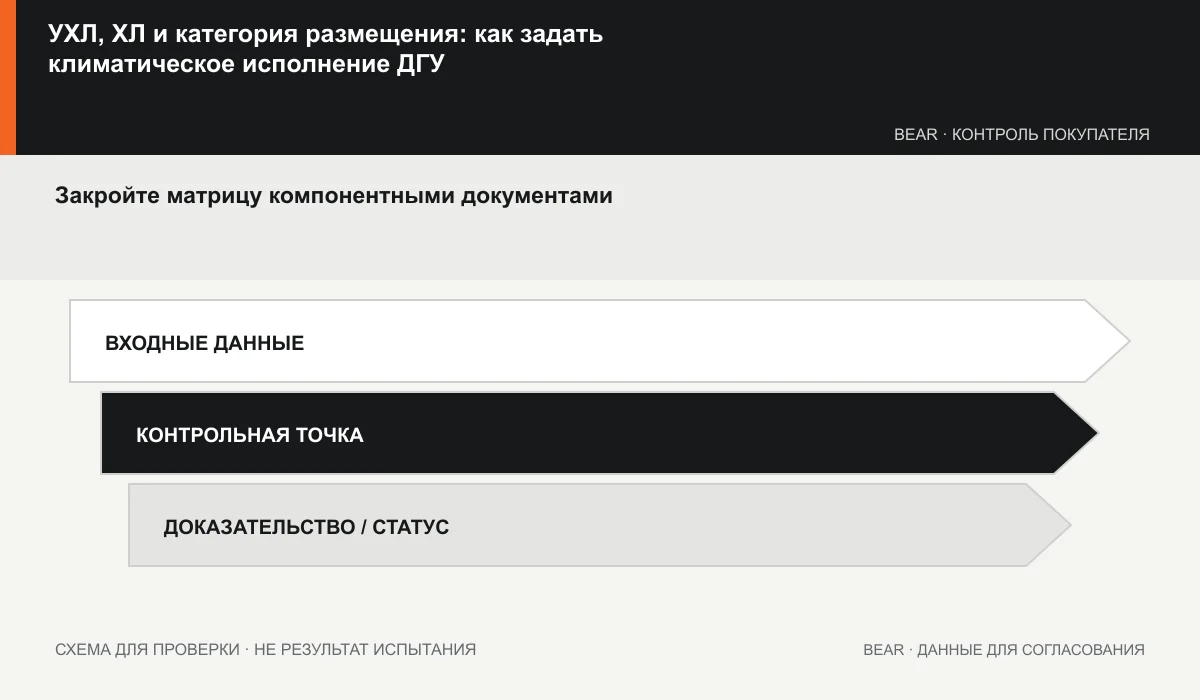

Закройте матрицу компонентными документами
Примите исполнение, когда матрица «воздействие — состояние — компонент — условие — опция — документ» заполнена без конфликтов, а собственные нужды и отказ внешнего питания рассмотрены. Для каждого файла сохраните модель, редакцию, область и выдавшую сторону. Верните предложение, если код есть только в названии, файл относится к другому исполнению или критичный компонент имеет более узкий диапазон.
Климатическое обозначение не подтверждает автоматически степень IP каждой оболочки и не закрывает холодный пуск, обогрев и баланс собственных нужд контейнера. Эти результаты принимаются в собственных матрицах, используя те же исходные условия площадки.
Для закрытия климатической матрицы нужны координаты площадки, воздействия по состояниям, размещение, режим, длительность ожидания, питание собственных нужд и электрическая конфигурация. Через форму BEAR запросите компонентную ведомость точной версии с моделями двигателя, альтернатора, АКБ, шкафов, обогрева и вспомогательных систем, их пределами, опциями и подтверждающими файлами.
