Ведомость нагрузок для ДГУ — это сценарная модель объекта, а не сумма мощностей на шильдиках. Каждая строка должна сохранять исходные электрические данные, режим работы, фазу и пуск. Затем нагрузки группируются по одновременности и временной последовательности.
Результат работы — версия таблицы, по которой можно воспроизвести максимальный установившийся режим и каждое критичное событие. Она не выбирает модель автоматически и не заменяет расчёт сети, но даёт поставщику проверяемый набор входов.

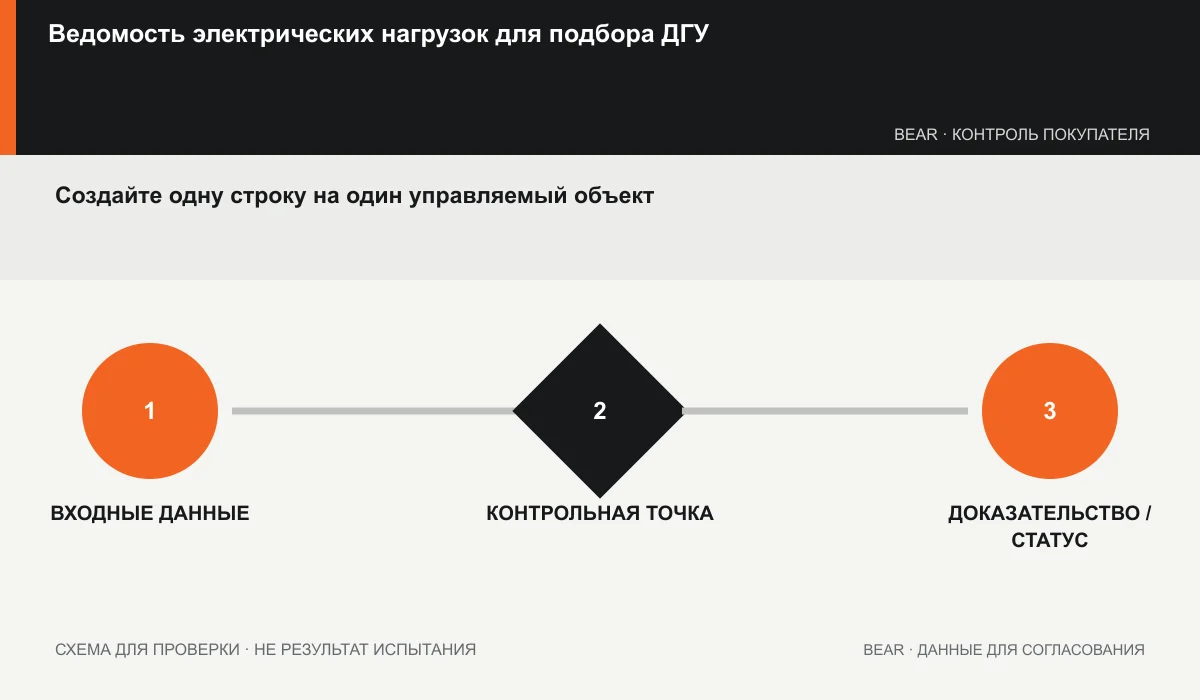

Создайте одну строку на один управляемый объект
Не объединяйте оборудование, которое запускается по-разному или имеет разные источники данных. Для каждой единицы или однородной группы укажите обозначение, количество, источник питания, рабочие kW и kVA, PF, ток, напряжение, фазу и способ пуска.
| Поле | Допустимый источник | Правило заполнения |
|---|---|---|
| kW/kVA | шильдик, руководство, расчёт | сохранить исходную единицу |
| PF | документ нагрузки | не назначать по типу оборудования |
| Ток | документ и режим | указать фазу и напряжение |
| Пуск | паспорт/проект привода | отделить от рабочего значения |
| Приоритет | технологическая задача | не выводить из мощности |
| Сценарий | владелец объекта | нормальный/аварийный/пусковой |
Не считайте неизвестное поле нулём. Назначьте владельца и дату возврата.
Добавьте статус происхождения: подтверждено документом; измерено с указанным режимом; принятое проектное допущение. Допущение должно иметь автора и влияние на результат. Строка без источника остаётся открытой, даже если значение кажется реалистичным.
Разделите сценарии питания
Создайте отдельные колонки или листы для нормального режима, исчезновения сети, аварийного минимума, технологического останова, запуска после простоя и восстановления сети. Одна нагрузка может быть критической в одном сценарии и отключаемой в другом.
Для каждой группы укажите состояние: включена, отключена, запускается, ожидает разрешения или сбрасывается. Это позволяет увидеть реальную одновременность без универсального коэффициента.
В сценарии «норма» покажите исходное питание и фактическую работу. В «аварии» — состав резервируемых фидеров после разгрузки. В «пуске» — базовую нагрузку перед событием и новую ступень. Не объединяйте эти состояния одной колонкой «максимум».

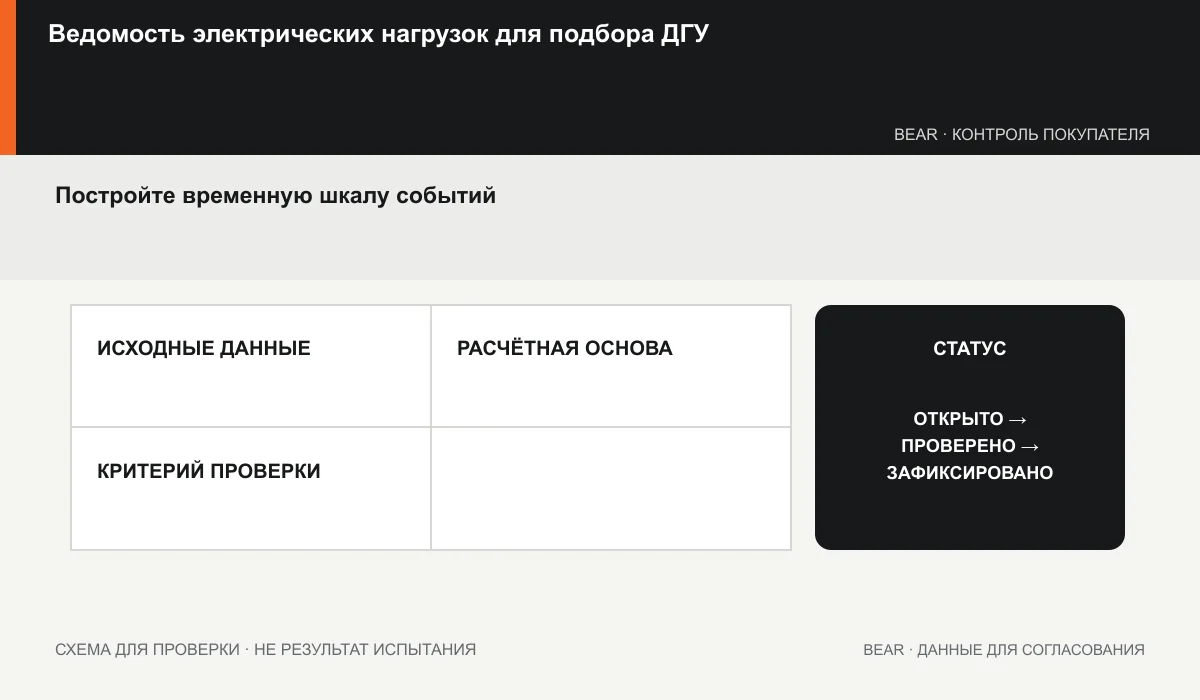

Постройте временную шкалу событий
Начните с нагрузки, уже подключённой к генератору, затем добавляйте события по одному. Запишите условие старта, добавляемую нагрузку, способ пуска, ожидаемую длительность перехода и критерий перехода к следующей ступени.
| Событие | Нагрузка до | Добавляется | Пусковой профиль | Условие следующего шага |
|---|---|---|---|---|
| Готовность ДГУ | собственные нужды | первая ступень | вернуть данные | напряжение/частота в принятом окне |
| Пуск двигателя | базовая ступень | двигатель | ток и способ пуска | восстановление по критерию проекта |
| Следующая очередь | предыдущая сумма | группа нагрузок | ступень kW/kVA | разрешение автоматики |
Конкретные задержки и допустимые провалы задаются проектом и документацией оборудования. Эта таблица не должна превращаться в универсальную настройку АВР.
В каждой временной точке сохраняйте активную и полную мощность, распределение по фазам, состояние крупнейшего двигателя, подключённые ИБП/VFD и ожидаемое действие автоматики. Так поставщик видит, какой переход нужно моделировать, а проектировщик — какой результат принимать.
Проверьте фазы и нейтраль
Суммарная мощность трёхфазного объекта может скрывать перегруженную фазу. Разнесите однофазные нагрузки по L1, L2 и L3 для каждого сценария. Отдельно укажите линейное и фазное напряжение, наличие нейтрали, тип переключения и нелинейные нагрузки.
Свяжите ведомость с электрическим чек-листом. Решения по нейтрали, заземлению, защите и селективности принимает квалифицированный проектировщик для реальной схемы.
Сохраните исходные единицы и допущения
Не переводите весь объект из kVA в kW одним PF и не складывайте пусковые значения всех двигателей. Каждый пересчёт записывайте рядом с источником и сценарием. Отдельно отмечайте измеренное, паспортное, расчётное и требующее подтверждения.
Для нагрузки с ИБП или преобразователем частоты запросите входные параметры, гармоники, режим зарядки, ограничения по частоте и события переключения. Категория оборудования сама по себе не даёт достаточных данных.
Двигатель оформляйте отдельной строкой даже тогда, когда он входит в технологический агрегат. Нужны данные механизма, способ пуска и условия старта. Для трёхфазной суммы отдельно покажите однофазные потребители: общие kVA не гарантируют допустимую нагрузку каждой фазы.
Передайте поставщику контролируемую версию
Присвойте ведомости номер редакции и заморозьте её вместе с планом объекта. Поставщик должен вернуть предложенную модель, режим мощности, расчёт установившейся нагрузки, проверку самого тяжёлого события, фазные ограничения, условия площадки и список использованных документов.
Если участники использовали разные версии ведомости, их ответы нельзя сравнивать. Изменение состава нагрузки после предложения должно автоматически запускать повторную проверку.
Проверьте полноту ведомости
Ведомость готова к сопоставлению моделей, только если у каждой критической строки есть владелец, источник рабочих и пусковых данных, сценарий и статус. Неизвестное остаётся открытым полем с ответственным и сроком, а не получает типовое значение. Семантику kW, kVA и PF проверяйте в отдельном руководстве по единицам.
К заказу ведомость готова после закрытия пробелов, проверки событий на точной конфигурации и принятия результатов ответственными проектировщиками.
Для проверки BEAR приложите контролируемую редакцию ведомости к форме запроса. Неизвестные параметры останутся вопросами к проекту и не заменяются характеристиками похожей модели из каталога.
