Опросный лист на подбор ДГУ нужен до технического задания и запроса окончательной цены. Он собирает факты объекта, сохраняет источник каждого значения и показывает пробелы, которые должен закрыть заказчик, проектировщик или поставщик. Запрос с одной цифрой мощности без нагрузки, режима, электрической схемы и площадки нельзя считать готовым входом для точного подбора.
Зафиксируйте назначение и владельца исходных данных
Первая страница должна отвечать, где будет работать установка, какую функцию выполняет и кто подтверждает сведения. Название объекта не описывает режим: одинаковая сумма нагрузок может означать резерв, основной источник, временное питание или параллельную работу с сетью.
Запишите страну и город, конечного пользователя, контакт ответственного инженера, стадию проекта и требуемую дату ответа. Отдельно отметьте, какие данные подтверждены шильдиком, чертежом, измерением или владельцем оборудования, а какие являются допущением. Для каждого незаполненного поля назначьте владельца и срок возврата; не маскируйте пробел словом «типовой».
Опросный лист собирает входы, но не заменяет ТЗ. Договорные границы, комплектность, критерии приёмки и порядок согласования отклонений фиксируйте в отдельном техническом задании на ДГУ.

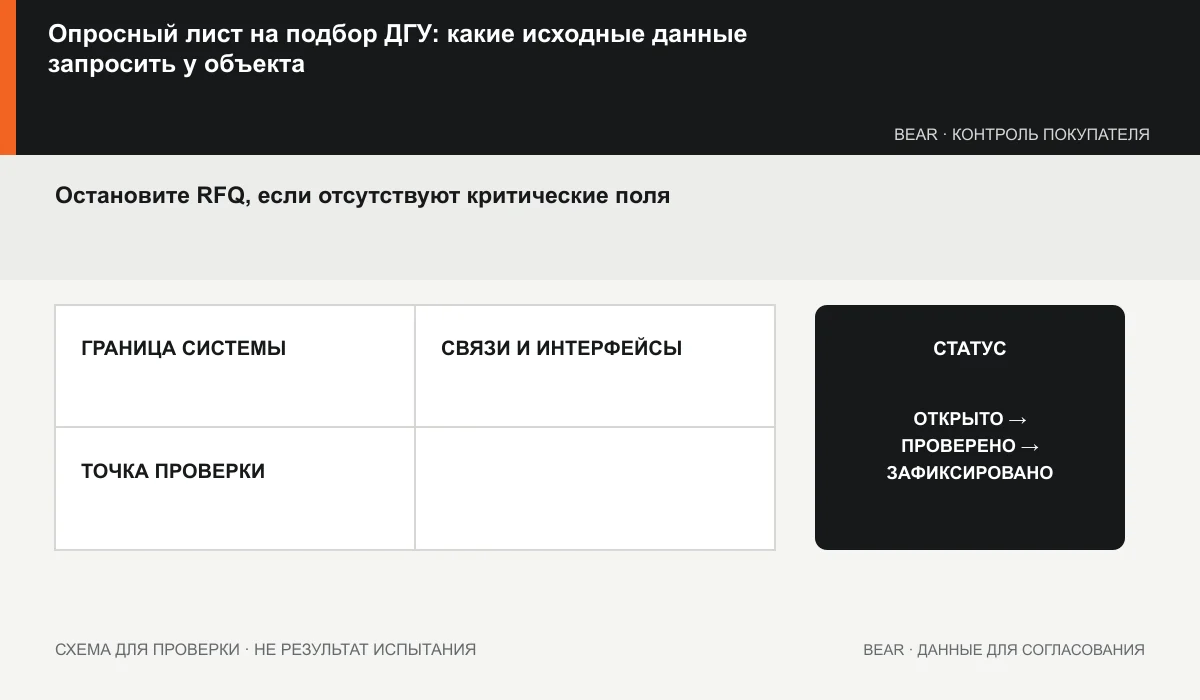

Остановите RFQ, если отсутствуют критические поля
До сопоставления моделей должны быть известны назначение, страна и место установки, напряжение, частота, число фаз, список критических нагрузок, крупнейшая ступень подключения, требуемая автономность и вариант размещения. Если один из этих блоков неизвестен, поставщик должен вернуть вопрос или допущение, а не выдавать видимость точного результата.
Минимальный стоп-лист:
- страна, город или координаты объекта;
- резервный, основной, автономный, временный или параллельный режим;
- однолинейная схема либо ведомость потребителей;
- максимальная одновременная нагрузка и крупнейший пуск;
- двигатели, ИБП, VFD, выпрямители, сварка и иные нелинейные потребители;
- напряжение, частота, фазы, нейтраль и заземление по проекту;
- требуемая автономность и условия дозаправки;
- помещение, контейнер, навес или открытая площадка;
- необходимость АВР, синхронизации, BMS/SCADA и удалённых сигналов.
Соберите нагрузку как профиль, а не как одну сумму
Одна строка должна соответствовать одному потребителю или группе с одинаковым режимом. Сохраняйте исходные единицы из паспорта и связывайте строку с однолинейной схемой.
| Поле | Что записать | Зачем это нужно |
|---|---|---|
| Тег и наименование | потребитель, количество, назначение | исключает двойной счёт |
| Активная мощность | кВт и источник значения | описывает рабочий профиль |
| Полная мощность | кВА, если указана | показывает реактивную составляющую |
| Коэффициент мощности | cos φ или диапазон | не позволяет делать скрытый пересчёт |
| Номинальный ток | А, если известен | помогает проверить электрическую схему |
| Напряжение, фазы, частота | В, 1/3 фазы, Гц | проверяет совместимость |
| Способ запуска | прямой, звезда–треугольник, soft starter, VFD | определяет переходное событие |
| Пусковые данные | ток, кВА или ссылка на документ | показывает крупнейшую ступень |
| Очерёдность и время | номер шага, задержка, одновременность | формирует сценарий запуска |
| Критичность | обязательная, важная, отключаемая | задаёт приоритеты разгрузки |
| Источник и владелец | шильдик, чертёж, замер, организация | делает качество данных проверяемым |
Не подставляйте неизвестный cos φ, пусковой ток или универсальный процент запаса. Отметьте поле как «уточнить» и запросите подтверждение владельца нагрузки. Чек-лист напряжения, частоты и фазы помогает провести отдельную электрическую сверку.
Покажите события запуска во времени
Подбор проверяют не только по установившейся нагрузке. Нарисуйте последовательность: исчезновение сети, команда запуска, готовность установки, подключение первой ступени, запуск наиболее тяжёлого двигателя, подключение остальных групп и возврат сети.
Для каждой ступени укажите нагрузку до события, добавляемую нагрузку, способ пуска, допустимую реакцию потребителей и условие перехода дальше. Время задержки не назначайте по общей статье: его согласуют по логике объекта и возможностям точной конфигурации. Если запуск может быть параллельным, отметьте это явно.
Опишите режим, автономность и развитие объекта
Режим применения определяет, какие данные вернут заказчик и проектировщик. Запишите нормальный источник, сценарий его потери, ожидаемые часы работы, профиль нагрузки по времени, максимальную непрерывную работу, автономность без дозаправки и допустимость дозаправки во время работы.
Отдельно укажите требуемое время восстановления питания, возможность параллельной работы между ДГУ или с сетью и необходимость поэтапного роста мощности. Не пишите «для резерва всегда достаточно ESP» или «нужен запас 20%»: категорию номинала и резерв определяют по профилю, пусковым событиям, среде, режиму и требованиям проекта. Обозначения N+1 используйте только с описанием, какие элементы резервируются.
Передайте климат и ограничения площадки
Поставщику нужны страна, город и высота, минимальная и максимальная температура, влажность, пыль, осадки, солёный воздух и риски затопления или взрывоопасной зоны. Укажите помещение, контейнер, кожух, навес, открытую площадку, крышу или подземный уровень.
Добавьте доступные длину, ширину и высоту, размеры проёмов, маршрут ввоза, зоны обслуживания, возможности подъёма и ограничения дороги. Для вентиляции и выхлопа приложите планы забора и выпуска воздуха, трассы и точку выброса. Для топлива укажите тип, встроенный и внешний бак, место хранения и маршрут заправки. Шум задавайте с точкой измерения, расстоянием, режимом, методом и документом-основанием, а не одним словом «тихо».
Остановите запрос, если нет схемы вентиляции помещения, трассы выхлопа, данных по фундаменту, сервисного доступа или требований местного проекта. Эти пробелы нельзя закрыть каталожной фотографией.
Зафиксируйте автоматику и границы интерфейсов
Укажите точку переключения, АВР, нейтраль и заземление, существующие защиты, параллельные источники и систему верхнего уровня. Для BMS/SCADA перечислите команды и состояния, физический или цифровой интерфейс, протокол и интегратора.
Отдельной строкой разделите, кто проектирует, поставляет, монтирует и принимает АВР, силовые кабели, топливную систему, газоход, вентиляцию, фундамент, зарядное устройство, подогрев, удалённые сигналы и ПНР. Опросный лист лишь собирает вопросы; безопасную схему утверждает ответственная проектная сторона.

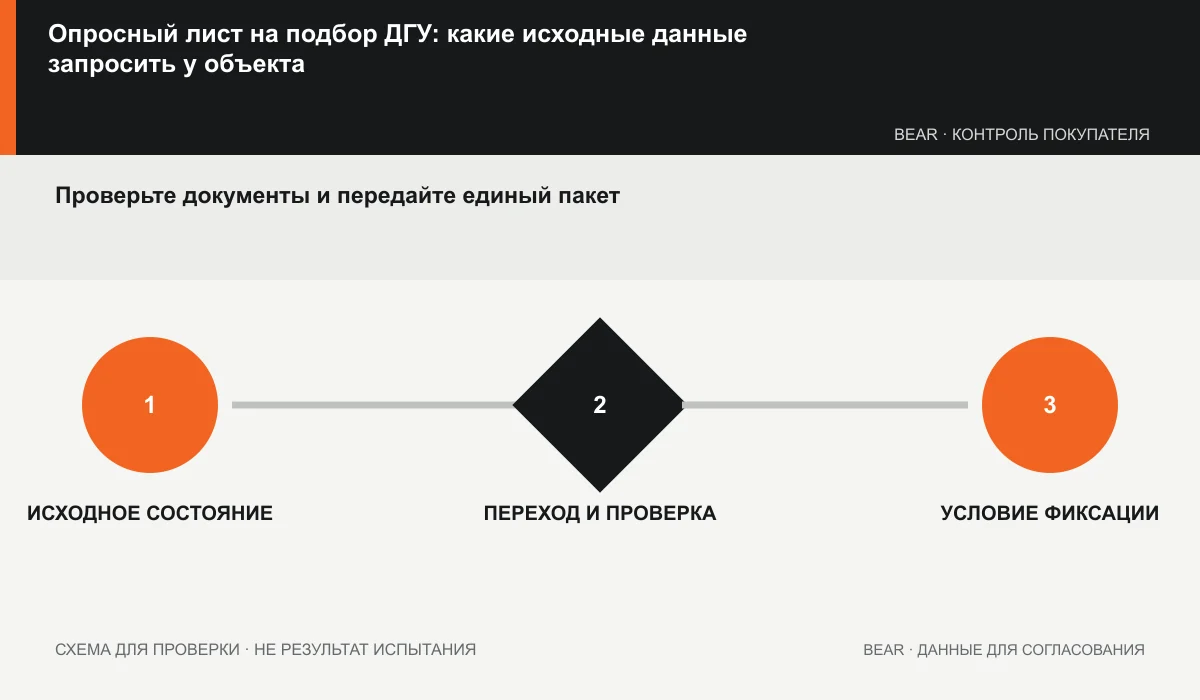

Проверьте документы и передайте единый пакет
Рынок назначения влияет на электрическую версию, маркировку, язык руководства и состав документов. Укажите страну, предполагаемое использование, количество, необходимость образца или OEM-оформления и требуемый формат файлов. Не объявляйте документ обязательным только потому, что он встречается в каталоге: применимость проверяют для конкретного изделия, конфигурации и поставки.
После заполнения листа отправьте поставщикам одну и ту же версию и попросите вернуть точную конфигурацию, перечень допущений, список отклонений, документы и вопросы. Для запроса BEAR выберите направление в каталоге и приложите заполненные поля к форме проекта. Модель и характеристики подтверждаются только для возвращённой конфигурации, а не по одной строке исходного опроса.
Шлюз полноты пройден, когда для каждого обязательного поля указаны значение либо открытый вопрос, источник, владелец, статус и срок возврата. После этого опросный лист становится входом в ТЗ; сам он не выбирает и не утверждает модель.
