Разведите активную и полную мощность, сохраните коэффициент мощности по группам нагрузок и потребуйте сопоставимый ответ поставщика.
В этом материалеРазделов: 7
В ТЗ на генератор нужны и kW, и kVA, когда нагрузки имеют известную активную и полную составляющую. Не переводите весь объект одним условным cos φ. Сохраните исходные данные по группам, отделите установившийся режим от пуска и попросите поставщика вернуть расчёт для точной комплектации.

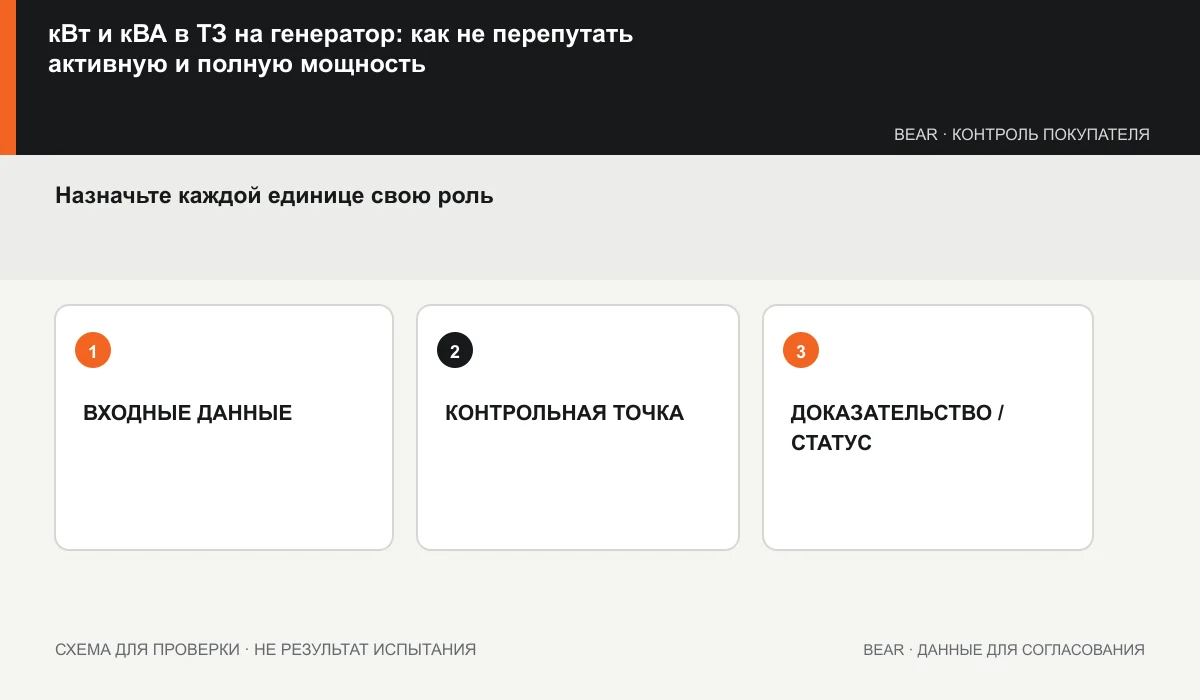

Назначьте каждой единице свою роль
Киловатты описывают активную мощность, связанную с полезной работой и нагрузкой на первичный двигатель. Киловольт-амперы описывают полную мощность и влияют на токи и нагрузку на альтернатор. Коэффициент мощности связывает эти величины только в определённых условиях.
Упрощённая связь для установившегося синусоидального режима записывается как kW = kVA × PF. Она не является готовым алгоритмом подбора: сначала нужно подтвердить, что PF относится к нужной нагрузке и режиму, а нелинейные и переходные процессы рассмотрены отдельно.
В трёхфазной системе ток также зависит от напряжения и схемы, поэтому одна пара kW/kVA без электрической версии неполна. Используйте формулу только для той строки и того режима, где известны исходные величины; не переносите результат на пуск или искажённую форму тока.

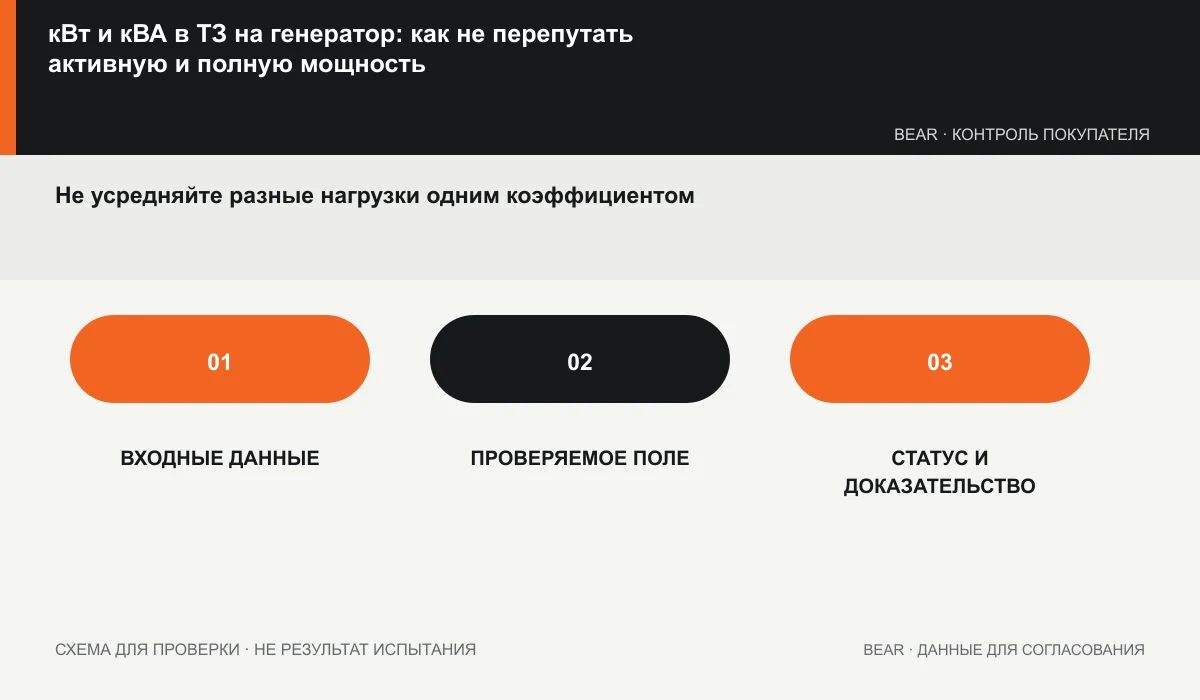

Не усредняйте разные нагрузки одним коэффициентом
Соберите потребителей по группам с одинаковым источником данных и режимом. Для резистивной, двигательной, электронной и другой нагрузки сохраняйте значения из паспортов или расчёта проектировщика. Если PF неизвестен, оставьте запрос владельцу данных, а не подставляйте привычное число.
| Группа | Количество | kW | kVA | PF и источник | Фаза | Сценарий |
|---|---|---|---|---|---|---|
| Нагрузка A | заполнить | исходное | исходное | документ/нет данных | указать | постоянно |
| Нагрузка B | заполнить | исходное | исходное | документ/нет данных | указать | периодически |
| Нагрузка C | заполнить | исходное | исходное | документ/нет данных | указать | авария/пуск |
После заполнения сравнивайте суммы только внутри одного сценария. Не складывайте паспортные максимумы оборудования, которое не работает одновременно.
Для каждой суммы храните перечень включённых строк. Отдельные сценарии могут описывать нормальный режим, аварийный минимум, самый тяжёлый пуск и этап расширения. Тогда изменение одного потребителя пересчитывает конкретный сценарий, а не безымянную общую цифру.
Отделите установившийся режим от пусковых событий
Рабочие kW и kVA не показывают, как система поведёт себя при запуске двигателя, зарядке ИБП или подключении крупной ступени. Для каждого значимого события запишите нагрузку до пуска, добавляемую нагрузку, пусковой ток или kVA, способ пуска и допустимую реакцию оборудования.
Для ИБП и преобразовательных нагрузок запросите входной коэффициент мощности, гармоники, режим зарядки аккумуляторов, ограничение входного тока и последовательность восстановления. Эти поля не дают автоматического ответа о совместимости, но позволяют проверить альтернатор и регуляторы точной ДГУ.
Поставщик должен проверить динамическое событие для предложенного двигателя, альтернатора и регуляторов. Универсальный запас в процентах или множитель пускового тока не заменяет данные нагрузки и расчёт точной установки.
Зафиксируйте электрическую основу значений
Каждая строка мощности должна быть связана с напряжением, частотой, фазой, схемой соединения и местом измерения. В трёхфазной системе отдельно проверяется распределение однофазных потребителей. Суммарные kVA не гарантируют допустимую загрузку каждой фазы.
Для подготовки версии используйте чек-лист напряжения, частоты и фазы. Если предложение рассчитано на другую электрическую конфигурацию, пересчёт одной цифры мощности не делает его сопоставимым.
Согласуйте режим мощности генераторной установки
Одна и та же установка может иметь несколько заявленных режимов с разными определениями и условиями. Потребуйте название рейтинга, его определение, источник, допустимый профиль нагрузки, ограничения по времени и условия среды. Не заменяйте это словами «номинальная» или «максимальная» без документа.
Карточка ГОСТ ISO 8528-5-2017 Росстандарта помогает найти нормативный контекст характеристик электроагрегатов. Редакцию, применимость и расчёт для объекта всё равно должен подтвердить ответственный специалист.
Выпустите протокол допущений
Значения отдельных потребителей приходят из ведомости электрических нагрузок; эта страница проверяет их единицы и PF. Принятое название и определение рейтинга самой установки сверяйте отдельно на странице номинальной и максимальной мощности.
Каждый пересчёт должен оставлять след: исходное значение, источник, формула, PF, режим, автор расчёта и причина. Если документ позже меняется, пересчитывается только затронутая строка, а не переписывается итог вручную.
| Статус | Когда применять | Следующее действие |
|---|---|---|
| ПРИНЯТЬ | единицы, режим и источник ясны | включить в сценарий |
| ВЕРНУТЬ | поставщик может уточнить поле | запросить документированное значение |
| ОСТАНОВИТЬ | основа нагрузки или режима неизвестна | вернуть проектировщику/владельцу объекта |
Протокол также показывает единицы до и после пересчёта, округление, дату, версию документа и строки, к которым применено допущение. Значение без источника не получает статус «принять», даже если итог выглядит правдоподобно.
Запросите сопоставимый ответ по точной модели
Передайте ведомость нагрузок, сценарии и электрическую конфигурацию. Попросите поставщика вернуть длительные kW и kVA, рейтинг и источник, допустимый PF, ограничения альтернатора, реакцию на ключевые пуски и чистую доступную мощность в условиях площадки.
Для BEAR приложите этот пакет к запросу. Страница каталога помогает выбрать направление, но окончательная мощность и пригодность подтверждаются только для предложенной модели и конфигурации.
