Соберите параметры генератора, кабеля и защиты и получите ток короткого замыкания во времени, чтобы проверить чувствительность и отключающую способность.
В этом материалеРазделов: 6
Для ДГУ недостаточно записать один «ток КЗ». Выход расчёта — таблица токов в заданных точках и моментах времени с точной моделью альтернатора, системой возбуждения, сопротивлениями линии и состоянием аппаратов. Пока источник каждого входа не указан, результат нельзя передавать в проверку чувствительности, стойкости и отключающей способности.
Определите расчётные точки и виды повреждений
Сначала нанесите на однолинейную схему точки, где результат меняет решение: выводы генератора, шины АВР или ГРЩ, конец питающего кабеля и наиболее удалённые отходящие линии. Для каждой точки задайте вид повреждения, рабочее состояние аппаратов, источник питания, длины и сечения проводников.
Сетевой режим и питание от ДГУ рассчитываются отдельно. Значение КЗ от внешней сети нельзя использовать как замену генераторному режиму, а результат на выводах ДГУ — как результат на конце удалённого кабеля.
Запросите параметры точной электрической машины
Для расчёта нужны не только номинальные kVA и напряжение. Поставщик должен связать с точным альтернатором его реактивные параметры для соответствующих временных областей, постоянные времени, схему соединения, нейтраль, систему возбуждения и применимую расчётную модель. Обозначения и единицы переписывают из документа, не восстанавливают по похожей серии.
Если требуемые параметры отсутствуют в публичной спецификации, запросите расчёт или официальный набор данных изготовителя. Подстановка «типового» сопротивления делает результат учебным, а не проектным.
| Группа входов | Обязательные поля | Источник |
|---|---|---|
| Альтернатор | модель, ревизия, номинальные данные, реактивные параметры, постоянные времени | datasheet или расчёт изготовителя |
| Возбуждение | тип и поведение при повреждении | документация точной системы |
| Сеть до точки | кабели, шины, аппараты, соединения | рабочая документация |
| Защита | тип, уставки, характеристика, допуски | файл изготовителя аппарата |
| Режим | состояние АВР, параллельность, нейтраль, нагрузка до КЗ | сценарий проекта |

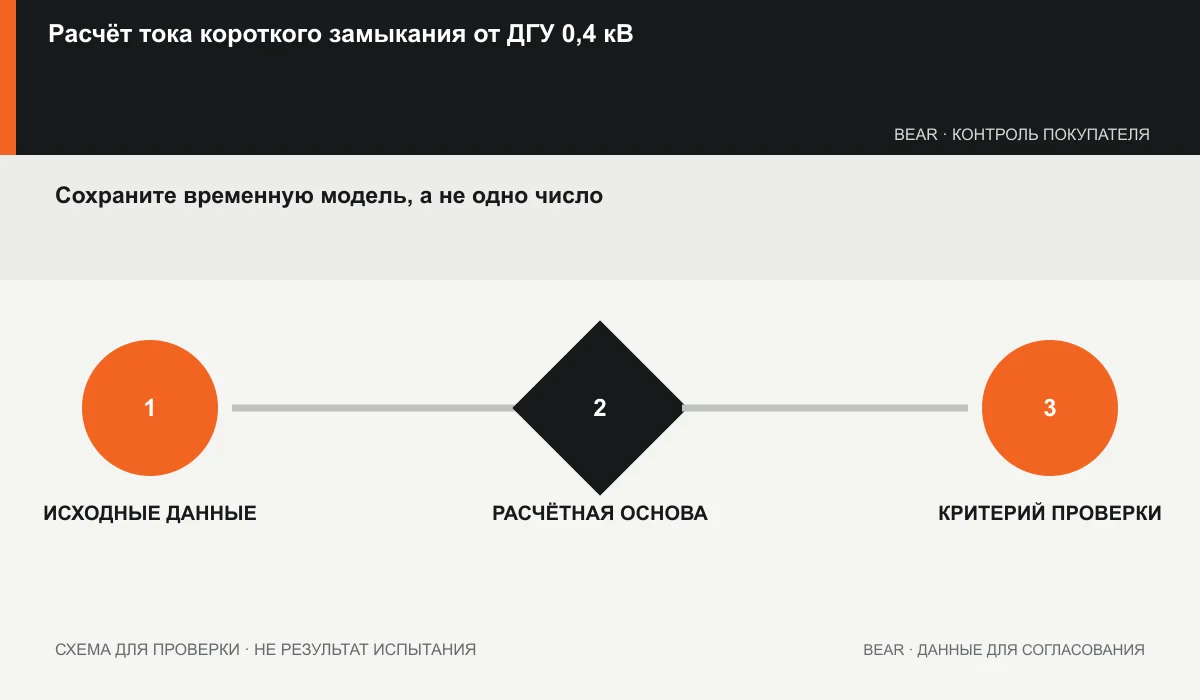

Сохраните временную модель, а не одно число
Расчёт должен показывать начальный период, последующее изменение тока и установившееся или поддерживаемое системой возбуждения состояние в той мере, в какой это описывает применимая модель. Для каждого результата сохраните время, действующее значение, расчётную точку, сочетание источников и версию исходных данных. Названия участков и формулы должны соответствовать выбранному методу, а не смешиваться из разных справочников.
Не выдавайте демонстрационную формулу за универсальный калькулятор. В рабочем листе сохраняйте формулу, единицы, промежуточные сопротивления, допущения и время, к которому относится каждый результат. Если изготовитель предоставляет готовую кривую, приложите её без перерисовки и свяжите с моделью.
Добавьте кабель и переходные сопротивления
До удалённой точки ток изменяют сопротивления фазных и, где применимо, нейтральных или защитных проводников, температура проводника, длина трассы, соединения и аппараты. Используйте проектные данные кабеля и допустимый метод расчёта, а не только номинальное сечение.
Результат нужен минимум для двух задач: максимальное значение проверяет стойкость и отключающую способность, а минимальное — чувствительность защиты. Какие случаи являются расчётными, определяет проект и применимые правила.

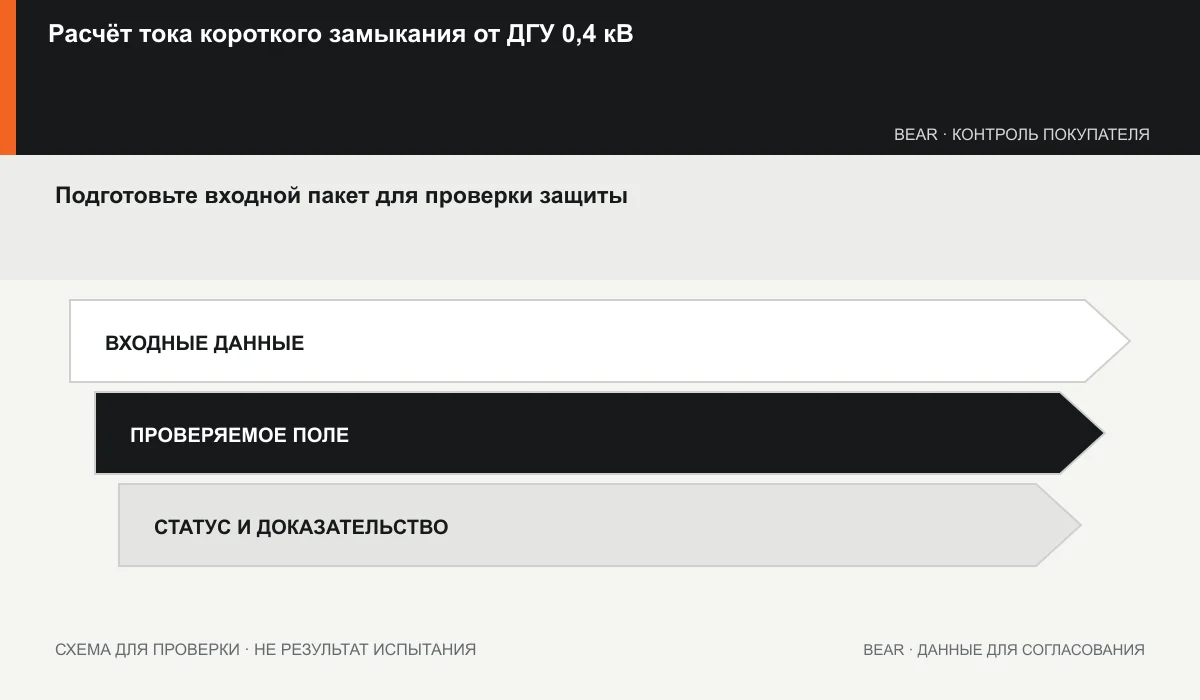

Подготовьте входной пакет для проверки защиты
Принятый расчёт КЗ должен передать проектировщику защиты ток во времени для каждой расчётной точки и состояния схемы. Вместе с результатом передаются модель и возбуждение альтернатора, сопротивления линии, применённый метод, версии исходных файлов и диапазон допущений. Без этих полей кривая не имеет управляемой связи с конфигурацией заказа.
На этом задача расчёта КЗ заканчивается. Чувствительность, уставки, время отключения и селективность проверяются в отдельной карте защит по принятым входным данным; одно числовое значение или номинал автомата не заменяет такую проверку.
Выпустите расчёт с журналом допущений и возвратным листом
В титульной части укажите схему, ревизию, модель ДГУ, электрическую конфигурацию, расчётные точки, метод, версии исходных файлов и автора расчёта. В таблице результатов сохраните максимальный и минимальный случаи, время, действующую защиту, критерий и статус.
Если неизвестны параметры альтернатора, возбуждения, кабеля или расцепителя, расчёт имеет статус «ВЕРНУТЬ ИСХОДНЫЕ ДАННЫЕ», а не «принято с запасом». В возвратном листе назовите недостающее поле, владельца, требуемый документ и расчётные точки, которые оно блокирует. Изменение модели, длины кабеля, схемы нейтрали или уставки запускает повторную проверку.
Для запроса изготовителю подготовьте однолинейную схему, точки и виды КЗ, напряжение, частоту, фазность, нейтраль, длины кабелей и требуемые моменты времени. Через форму BEAR запросите точную модель альтернатора, параметры и постоянные времени с единицами, описание возбуждения, применимый метод и исходную кривую; электрическую идентичность сверяют по чек-листу конфигурации. Принятая таблица токов становится входом для защиты, но не утверждает координацию автоматов.
