Соберите систему заземления, режим нейтрали, точки связи N–PE и условия коммутации, прежде чем выбирать число полюсов АВР для ДГУ.
В этом материалеРазделов: 6
Четырёхполюсный АВР нельзя выбирать только потому, что у ДГУ есть нейтраль. Выпускным результатом должна быть таблица всех состояний: активный источник, положение N, действующая связь N–PE, путь тока повреждения и защита. Только после её проверки проектировщик решает, должна ли нейтраль переключаться; типовая схема без данных объекта не является основанием.
Опишите все состояния системы
Однолинейная схема должна показывать не только нормальное питание и резерв. Добавьте состояния перехода, отключённого источника, обслуживания, ручного режима, испытания ДГУ и возможных обходных цепей. Для каждого состояния отметьте положение полюсов, доступные источники, связь нейтрали с землёй и путь тока повреждения.
До работы над схемой зафиксируйте напряжение, частоту, число фаз и наличие нейтрали в электрическом чек-листе. Эти поля описывают конфигурацию, но не отвечают на вопрос о защитных мерах.
| Состояние | Активный источник | Положение фаз | Положение N | Действующая точка N–PE | Путь тока повреждения |
|---|---|---|---|---|---|
| Сеть | заполнить по проекту | заполнить | заполнить | указать | проверить |
| Переход | ни один или переходный режим | указать последовательность | указать последовательность | указать | проверить |
| ДГУ | точная установка | заполнить | заполнить | указать | проверить |
| Обход/испытание | указать | заполнить | заполнить | указать | проверить |
Зафиксируйте систему заземления и границы объекта
Обозначение TN, TT или IT нельзя выбирать как декоративную подпись. Оно должно соответствовать реальному источнику, заземляющим устройствам, защитным проводникам, нейтрали, устройствам защиты и границам ответственности между ДГУ, АВР, ГРЩ и объектом.
Соединение рамы и доступных проводящих частей с PE — не то же самое, что преднамеренная связь рабочей нейтрали N с PE. Первое относится к защитному проводнику оборудования; второе изменяет путь рабочего и аварийного тока и должно быть показано для каждого состояния источников. Наличие одного соединения не доказывает правильность другого.
Попросите проектировщика отдельно отметить, где заканчивается комплект поставщика и начинается электроустановка заказчика. Поставщик ДГУ может вернуть клеммы, внутреннюю схему, заводские соединения и ограничения контроллера, но применимую систему и защитные меры определяет проект объекта.

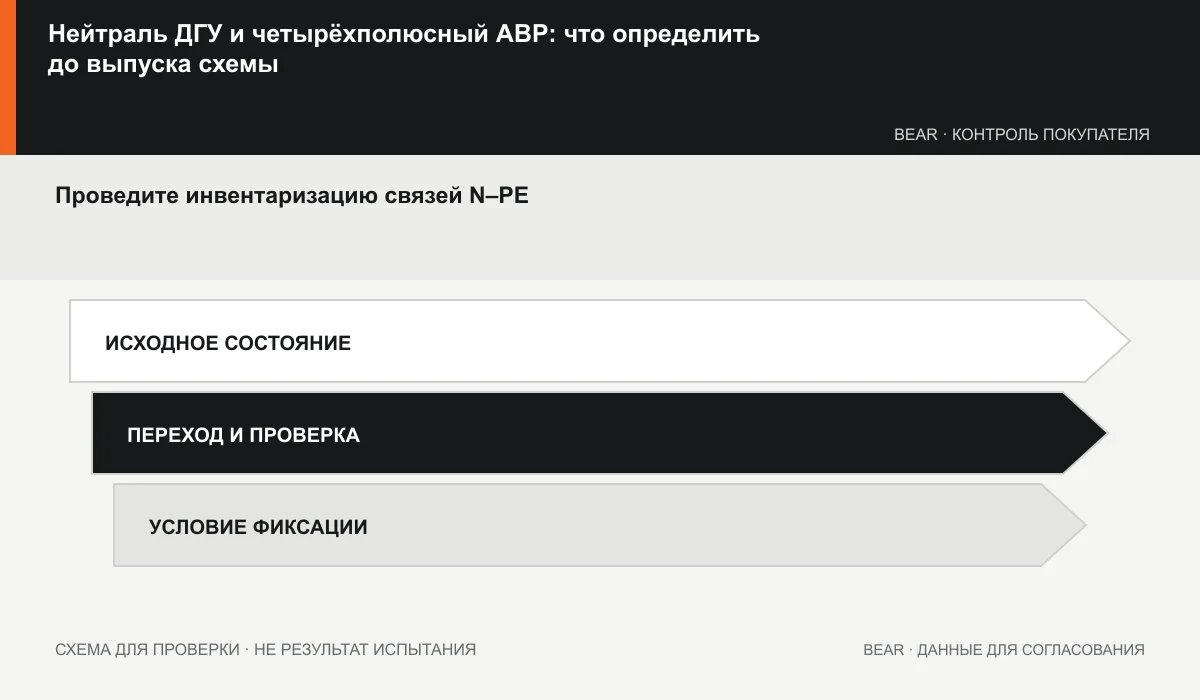

Проведите инвентаризацию связей N–PE
На схеме перечислите все намеренные и возможные связи нейтрали с защитным проводником: внутри генератора, в шкафу, трансформаторе, ГРЩ, временном байпасе, измерительной цепи или подключаемом оборудовании. Для каждой связи укажите физическое место, состояние активности, владельца и документ. Непроверенную связь отмечайте как открытый вопрос, а не как отсутствующую.
Цель проверки — не механически оставить «одну точку», а исключить непредусмотренные параллельные пути и подтвердить работу защит во всех состояниях. Если число или расположение связей неизвестно, аппарат АВР выбирать рано.

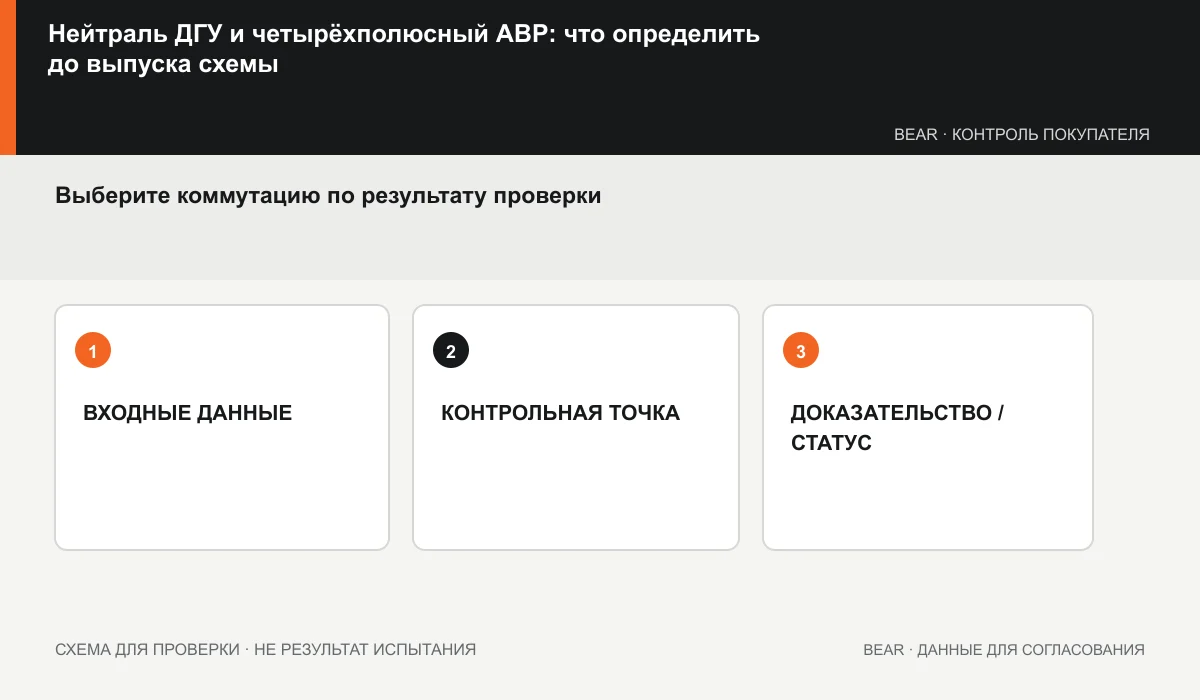

Выберите коммутацию по результату проверки
Трёх- или четырёхполюсное исполнение является следствием схемы, а не исходной догмой. В листе выбора укажите, должна ли нейтраль оставаться непрерывной или переключаться, какова последовательность замыкания и размыкания контактов, есть ли механические и электрические блокировки, какой ток и категория применения требуются, и как обслуживается обходная цепь.
Не переносите схему из каталога аппарата без проверки. Каталожный пример показывает возможную топологию, но не доказывает её соответствие конкретному объекту, местным требованиям или параметрам защиты.
Проверьте защиту в режимах сети и ДГУ
Для каждого источника рассчитайте или получите ожидаемый ток повреждения и проверьте чувствительность защит, время отключения и напряжение прикосновения по применимому проекту. Режим от ДГУ может отличаться от режима сети, поэтому успешная проверка при сетевом питании не закрывает резервный режим.
В FAT и при вводе проверяют последовательность контактов, блокировки, индикацию положения, отсутствие нежелательной параллели источников, целостность PE и ожидаемую реакцию защит. Конкретный состав и критерии испытаний закрепляют в программе проекта.
Выпускайте схему только с листом открытых вопросов
Схема не готова, если неизвестны система заземления хотя бы в одном состоянии, положение нейтрали в байпасе, заводская связь N–PE, путь тока повреждения или параметры защиты. В листе открытых вопросов для каждого пробела укажите владельца ответа, требуемый файл и затрагиваемое решение. Примечание «уточнить при монтаже» не закрывает поле, от которого зависит выбор аппарата или кабеля.
В запрос поставщику передайте однолинейную схему, состояния, напряжение, частоту, фазность, режим нейтрали, точки заземления и предполагаемый АВР. Попросите вернуть внутреннюю схему точной модели, клеммный план, перечень заводских связей N–PE, последовательность контактов N, ограничения контроллера и замечания к интерфейсу. Результат этой проверки — топология и коммутация нейтрали; таймеры, повторные пуски и последовательность управления относятся к отдельному алгоритму АВР.
Модельные документы можно запросить через форму BEAR, указав выбранное направление из каталога. Проектировщик принимает схему только после закрытия таблицы состояний и листа открытых вопросов.
