Проверьте питающий кабель ДГУ по длительному току, прокладке, падению напряжения, пусковым событиям и режиму короткого замыкания.
В этом материалеРазделов: 6
Сечение кабеля от ДГУ до ГРЩ нельзя выбирать по одной таблице тока. Выпускной лист должен показать один вариант кабеля, который одновременно проходит длительный ток с поправками прокладки, установившееся и пусковое падение напряжения, термическую стойкость при КЗ и проверку защиты. Если трасса или режим ДГУ неизвестны, расчёт не закрыт.
Заморозьте схему и маршрут
Нанесите на план начало и конец линии, фактическую длину, способ прокладки, число совместно проложенных цепей, участки с разной температурой, проходы через конструкции, соединения и доступ к обслуживанию. Отдельно укажите количество параллельных кабелей на фазу и правила их симметричной укладки.
Однолинейная схема должна показывать напряжение, частоту, фазность, нейтраль, PE, положение АВР, защитный аппарат и точку подключения ГРЩ. Электрическую версию сначала проверяют по чек-листу конфигурации.
Рассчитайте рабочий ток с понятным базисом

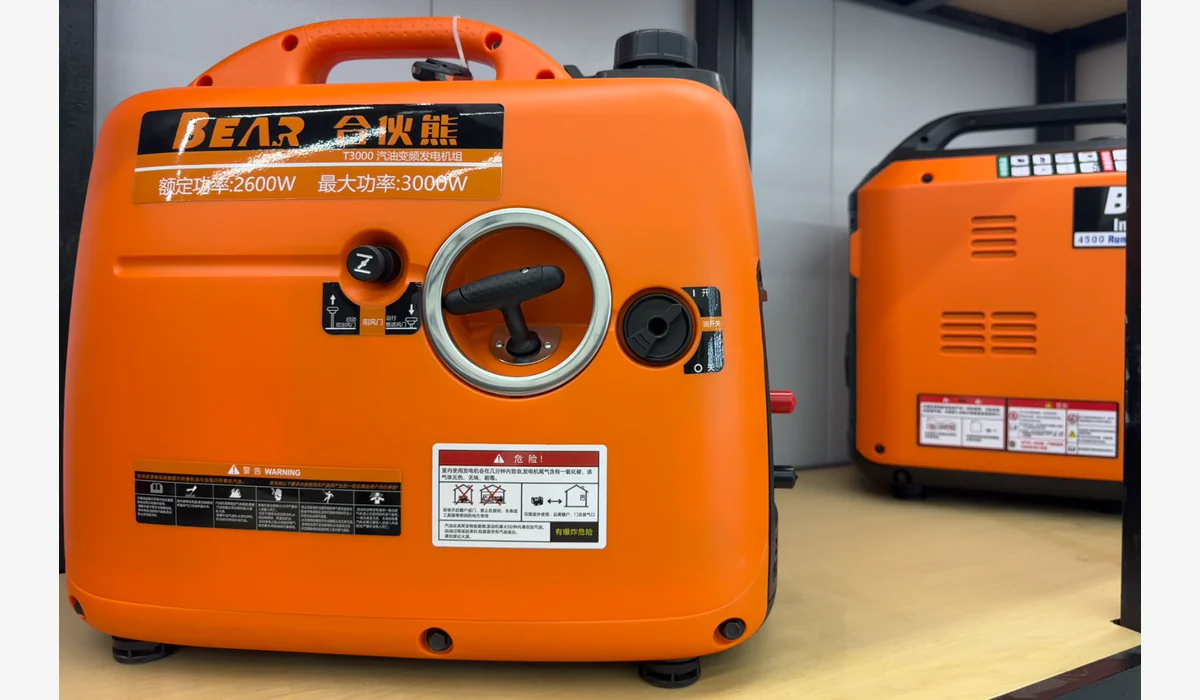

Входом служит согласованная мощность в заданном режиме, а не самая крупная цифра карточки. Запишите, используется kW или kVA, какой коэффициент мощности принят, какое напряжение является расчётным и как распределена нагрузка по фазам. Не переносите коэффициент мощности из чужого примера.
После определения тока примените допустимый для проекта метод выбора кабеля и поправки на температуру, группировку, способ прокладки и материал. Табличное значение без этих условий не является результатом.
| Проверка | Входы | Результат | Стоп-условие |
|---|---|---|---|
| Длительный ток | мощность, напряжение, фазы, PF | расчётный ток | не определён режим мощности |
| Нагрев | кабель, среда, прокладка, группировка | допустимая нагрузка | неизвестна трасса |
| Падение напряжения | длина, сопротивление, реактивность, ток | установившееся значение | нет данных кабеля |
| Пуск | событие, длительность, источник | переходное значение | нет профиля нагрузки |
| КЗ | ток и время отключения | термическая проверка | нет данных защиты |
Разделите установившееся и пусковое падение напряжения
Установившееся падение оценивают при принятом рабочем составе нагрузок. Пусковое или ступенчатое событие требует отдельного расчёта, потому что одновременно участвуют внутреннее поведение ДГУ, кабель и чувствительность потребителя. Допустимый предел задаёт проект и оборудование нагрузки, а не универсальная рекомендация.
Для линии любой проектно значимой длины запросите у поставщика ДГУ данные, необходимые для динамической проверки, и согласуйте модель с проектировщиком. Увеличение сечения может уменьшить потери в кабеле, но не заменяет проверку способности двигателя, альтернатора и регулятора принять ступень.
Свяжите кабель с защитой
Защитный аппарат должен защищать линию от перегрузки и повреждения, выдерживать ожидаемый максимальный ток КЗ и срабатывать при минимальном токе в удалённой точке. Для режима ДГУ используйте его собственную временную характеристику тока повреждения, а не только сетевой расчёт.
Сохраните модель аппарата, уставки, кривую, допуски и время отключения. Если минимальный ток не обеспечивает требуемую чувствительность, решение пересматривают системно; замена одной уставки без проверки сети и ДГУ недопустима.
Уточните нейтраль, PE и параллельные проводники
Сечение и коммутация нейтрали зависят от схемы, однофазной и нелинейной нагрузки и принятой защиты. Защитный проводник, экран или броня имеют собственные функции и правила присоединения. Эти решения фиксирует проект для применимой системы заземления.
При нескольких кабелях на фазу проверьте одинаковую длину, маршрут, наконечники, распределение тока и расположение проводников. Поставщик должен вернуть клеммный план и доступное пространство для подключения точной установки; количество кабелей нельзя назначать только по расчёту сечения.

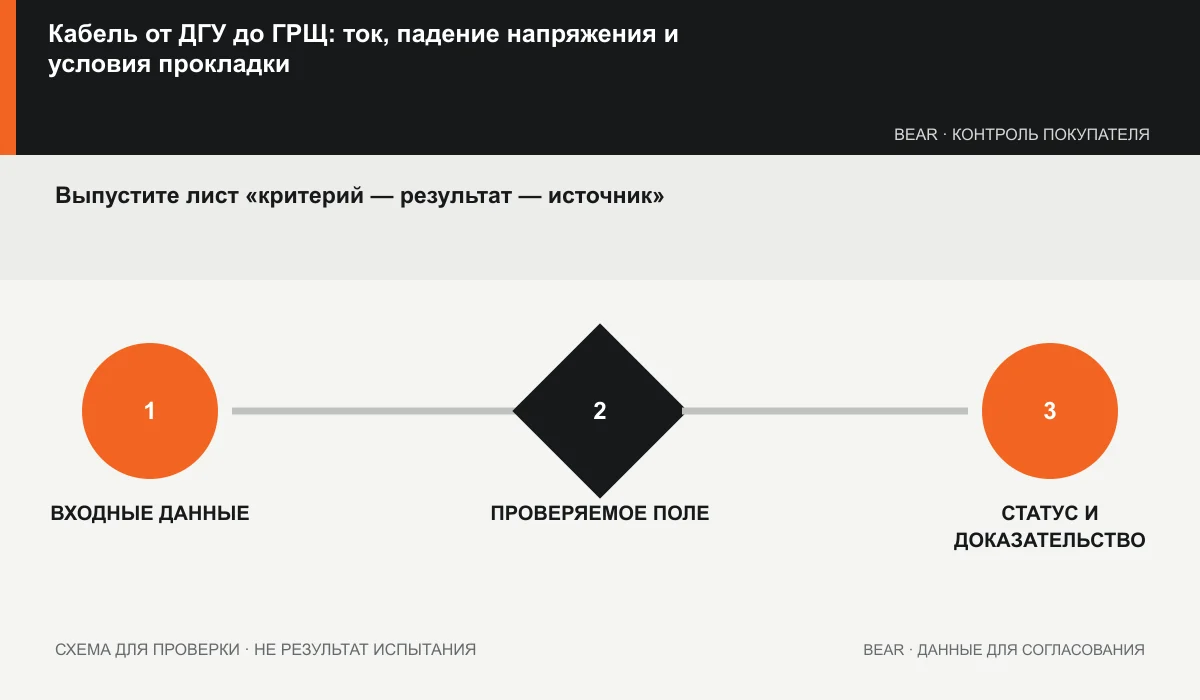

Выпустите лист «критерий — результат — источник»
Итоговый лист относится к одной трассе и одному варианту кабельной системы. В нём фиксируют проводники и их количество, способ прокладки, поправки, рабочий ток, установившееся и переходное падение напряжения, максимальный и минимальный КЗ, время защиты, источник каждого входа, метод, ответственного и статус. Отдельные колонки для сети и ДГУ делают различия видимыми.
Чтобы закрыть лист, передайте трассу по участкам, климат, нагрузку и пуски, электрическую схему, защитный аппарат и предполагаемое число кабелей. Через контактную форму BEAR запросите для точной модели токовые и динамические данные, допустимые подключения, габарит клеммного отсека и клеммный план. Результат относится только к линии ДГУ—ГРЩ, а не ко всей распределительной сети объекта.
