Рассчитайте полезный запас по паспортным точкам и профилю нагрузки, затем согласуйте расходный бак, подкачку, обратку, уровни и аварийные сигналы.
В этом материалеРазделов: 6
Автономность ДГУ нельзя определить по геометрическому объёму бака или одному удельному расходу. Сначала свяжите профиль нагрузки с паспортными точками точного двигателя, затем рассчитайте полезный запас и проверьте хранение, подкачку, обратку и сигнализацию как одну систему.
Задайте сценарий автономной работы
Опишите, сколько времени установка должна поддерживать каждый режим нагрузки, как часто возможны пуски, когда доступна дозаправка и какой остаток должен сохраняться для эксплуатации. Разделите расчётную автономию и договорное требование к поставке топлива: это разные ответственности.
В сценарии укажите основную и резервную установку, очередность нагрузки, перерывы, тестовые пуски и действия при отказе подачи. Если несколько ДГУ питаются от общего запаса, расчёт должен учитывать их одновременные сценарии, а не умножать одно среднее значение.
Используйте карту расхода точной комплектации
Запросите расход топлива двигателя или агрегата в нескольких подтверждённых точках нагрузки с единицами, видом топлива, условиями, частотой и настройкой. Интерполяцию и допущения зафиксируйте в расчётном листе. Не заменяйте карту универсальным показателем «литров на кВт».
Рабочая таблица может выглядеть так:
| Интервал | Нагрузка и режим | Расход из подтверждённого документа | Продолжительность | Расчётный расход | Источник/версия |
|---|---|---|---|---|---|
| 1 | запуск и приём ступеней | отдельное допущение проекта | заданное время | расчёт | алгоритм и datasheet |
| 2 | рабочий режим A | паспортная точка/интерполяция | заданное время | расчёт | точный двигатель |
| 3 | рабочий режим B | паспортная точка/интерполяция | заданное время | расчёт | точный двигатель |
| 4 | тест или холостой ход | подтверждённая основа | заданное время | расчёт | программа эксплуатации |
Результат таблицы — потребность сценария, а не готовый номинальный объём бака. Если у точной комплектации нет расхода с условиями или профиль нагрузки не согласован, расчёт автономии останавливают.
Переведите потребность в полезный объём
Над расчётом полезного объёма зафиксируйте два управляющих поля: принятую версию сценария автономии и ревизию источника расхода точного двигателя. Без них результат нельзя воспроизвести после изменения нагрузки или комплектации.
От геометрического объёма отделите рабочий диапазон между уровнями запуска и остановки насосов, неиспользуемый остаток, пространство для расширения, запас проекта и объём трубопроводов. Все составляющие должны иметь владельца, единицы и проектное основание; универсальные допущения по резерву, дозаправке или расходу не подставляют.
Свойства и допустимый срок хранения зависят от согласованного топлива, климата, поставки и правил площадки. Не задавайте универсальный процент «мёртвого остатка» или срок хранения без проектной основы. Требования охраны труда при эксплуатации дизельных электростанций доступны в нормативном источнике КонсультантПлюс; актуальность и применимость проверяет ответственный специалист.

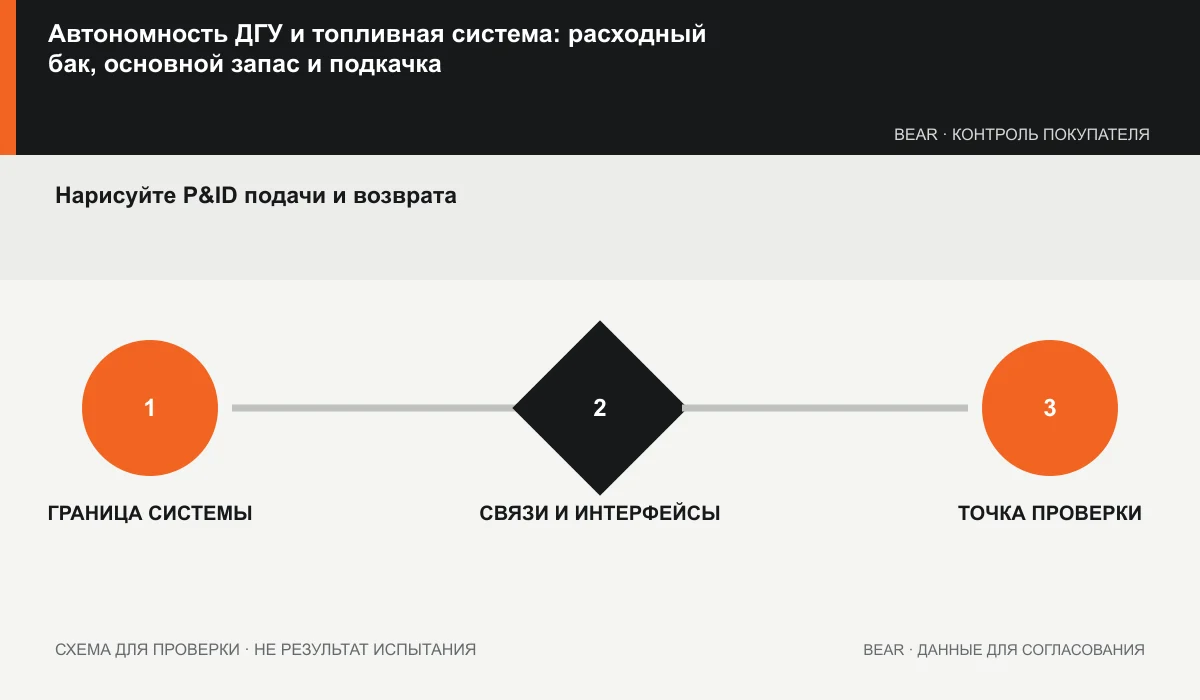

Нарисуйте P&ID подачи и возврата
На принципиальной схеме покажите основной и расходный баки, насосы, фильтры, арматуру, перелив, дренаж, вентиляцию, подачу и обратку двигателя. Для каждой линии нужны направление потока, размеры по расчёту, материал, соединения и граница поставки.
Возврат топлива нельзя направлять произвольно: запросите у изготовителя двигателя допустимую схему, температуру и ограничения. Не используйте расход топлива из расчёта автономности как готовый расход для трубопроводов и насосов. Запросите для точной комплектации максимальные потоки в подающей и обратной линиях, допустимые сопротивления и перепады высот; насосы проверяют по этим данным, напору, режиму, резервированию и совместимости с системой. Фраза «автоматическая подкачка» недостаточна без алгоритма и перечня компонентов.

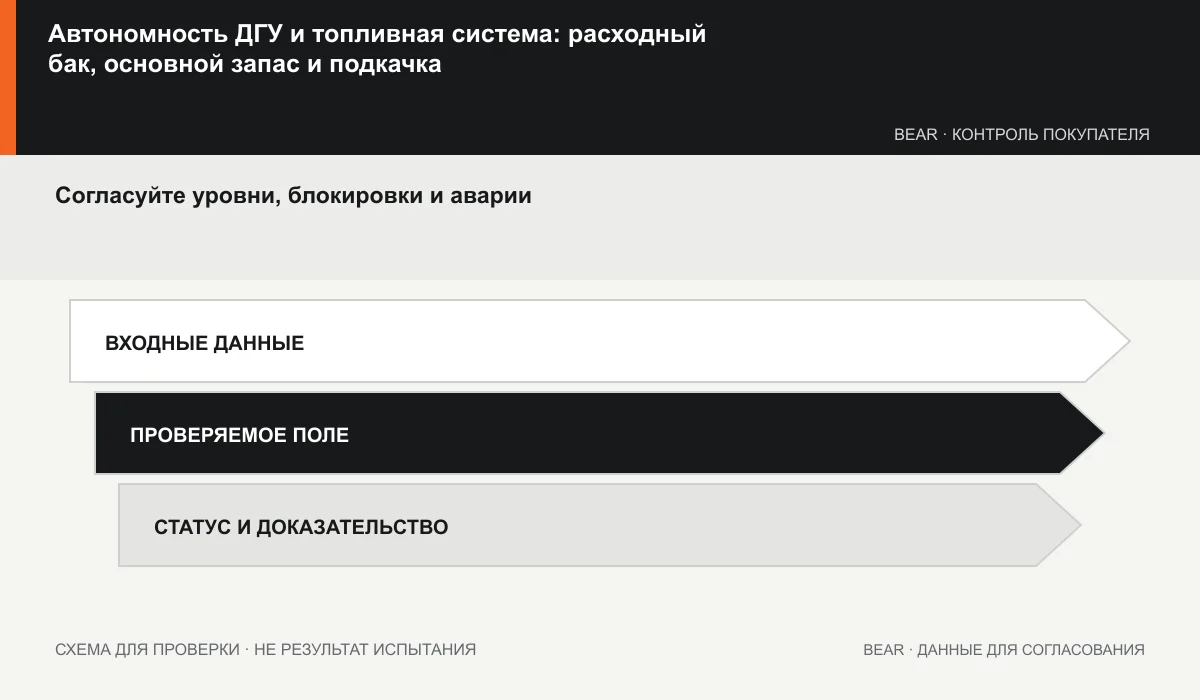

Согласуйте уровни, блокировки и аварии
В таблице причин и следствий укажите сигналы низкого и высокого уровня, запуск и остановку насоса, переполнение, утечку, отказ насоса, ручной режим и дистанционное сообщение. Для каждого события нужны датчик, уставка проекта, задержка, действие и способ проверки.
Защитное действие должно быть согласовано с риском: остановка работающей ДГУ, запрет пуска или только предупреждение имеют разные последствия. Статья не выбирает этот алгоритм вместо проектировщика и владельца объекта.
Заморозьте версии для заказа и приёмки
До заказа свяжите расчёт автономии, P&ID, перечень компонентов, алгоритм, чертежи баков и границы поставки одной ревизией. При приёмке сверяют маркировку компонентов, направления линий, доступ, сигналы и функциональные сценарии. Эта задача не заменяет отдельное сравнение расхода топлива в коммерческих предложениях или проект хранения топлива. Фактическая автономия подтверждается только согласованной процедурой и условиями.
Отправьте BEAR рынок, профиль нагрузки, требуемое время, точную модель или категорию, согласованное топливо, климат, схему баков, доступ к дозаправке, количество и перечень документов через форму проекта. Попросите вернуть паспортные точки расхода, ограничения подачи и обратки, перечень компонентов и таблицу сигналов. Для контроля версий используйте чек-лист документов до заказа.
