Запуск двигателя от ДГУ проверяется как отдельное динамическое событие. Суммарной рабочей мощности недостаточно: нужны данные двигателя и механизма, способ пуска, нагрузка до события, электрическая схема и допустимая реакция оборудования. Универсальный множитель не доказывает пригодность конкретной установки.
Зафиксируйте один пусковой сценарий
Назовите двигатель, механизм, количество единиц и событие запуска. Укажите, запускается ли он после исчезновения сети, при уже работающей базовой нагрузке или вместе с другими потребителями. Если возможны несколько последовательностей, создайте отдельный сценарий для каждой существенной комбинации.
| Поле | Что требуется | Источник |
|---|---|---|
| Двигатель | мощность, напряжение, ток, PF, КПД при наличии | шильдик/паспорт |
| Механизм | насос, компрессор, вентилятор; условия старта | проект/изготовитель |
| Способ пуска | прямой, звезда–треугольник, мягкий пуск, ПЧ | схема и настройки |
| Базовая нагрузка | kW, kVA, PF и фазы до запуска | ведомость нагрузок |
| Критерий | допустимый провал, частота, время восстановления | проект нагрузки |
Без этих полей сравнивать два генератора по «пусковой способности» нельзя.
Для механизма запишите пуск под нагрузкой или разгруженный, момент сопротивления, инерцию, возможность закрыть клапан или разгрузить компрессор и допустимое время разгона. Электрический шильдик без этих сведений не объясняет, завершится ли пуск.
Используйте пусковые kVA только как первичный фильтр
Если известны напряжение, фазность и объявленный пусковой ток, можно получить проверочную полную мощность события. Расчёт должен сохранять исходный ток, схему, единицы и допущения. Он помогает исключить очевидно неподходящие варианты, но не предсказывает провал и восстановление напряжения.
Не подставляйте типовой коэффициент к рабочей мощности двигателя, если доступен паспортный ток или данные стартера. Не складывайте пуски, которые по логике не происходят одновременно.
Если паспортных данных недостаточно, расчёт останавливается на перечне неизвестных входов. Расчёт по неполным данным не должен превращаться в обещание, что контакторы удержатся, привод не уйдёт в ошибку, а технологическая нагрузка разогнится.
Учтите способ пуска и механическую нагрузку
Одинаковые двигатели могут создавать разное событие при прямом пуске, переключении звезда–треугольник, мягком пускателе или преобразователе частоты. Для электронного пуска нужны модель, настройки ограничения тока, время разгона, байпас и режим при питании от генератора.
Механизм также важен: запуск разгруженного вентилятора и нагруженного компрессора нельзя считать одинаковым только по шильдику двигателя. Требуемый момент, инерция и возможность разгрузки должны возвращаться владельцем механической части.
Для мягкого пускателя и VFD запросите точную модель, схему, ограничение тока, рампу, байпас и настройки защиты. Снижение входного тока может изменить доступный момент и длительность разгона; это проверяют как единое событие двигателя, механизма и привода.
Потребуйте модельную проверку полного агрегата
Поставщик должен оценить двигатель генераторной установки, альтернатор, возбуждение, AVR, регулятор частоты и контроллер как систему. В запросе нужны точная конфигурация и документированная основа расчёта, а не только номинал агрегата.
Карточка ГОСТ ISO 8528-5-2017 Росстандарта указывает нормативный контекст динамических характеристик электроагрегатов. Конкретные классы, допуски и применимость требуют проверки действующей редакции и проектного задания.

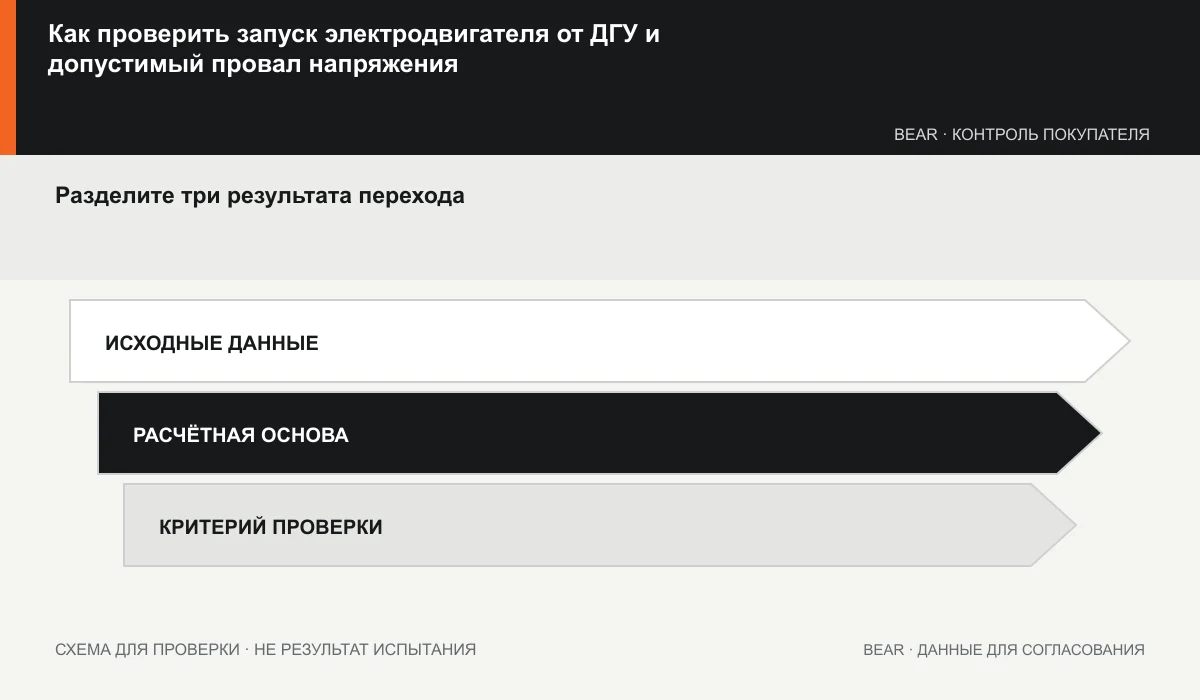

Разделите три результата перехода
Не сводите проверку к одному «проценту просадки». Записывайте как минимум начальное изменение, минимальное достигнутое напряжение и время восстановления до принятого окна. Для частоты нужен аналогичный набор. Отдельно отметьте, не отключились ли контакторы, ИБП, ПЧ или чувствительные цепи управления.
| Результат | Что возвращает поставщик | Кто принимает |
|---|---|---|
| Минимальное напряжение | расчёт/модель и условия | проектировщик нагрузки |
| Время восстановления | определение окна и результат | проектировщик/автоматчик |
| Частотная реакция | минимум и восстановление | владелец технологии |
| Работа защит | уставки и ожидаемое действие | проектировщик защиты |
| Поведение нагрузки | допустимые пределы оборудования | изготовитель/владелец нагрузки |
Критерий приёмки задаёт владелец нагрузки: минимальное напряжение и частоту, окно восстановления, максимальное время разгона и допустимое поведение защиты. Один процент без точки измерения, длительности и базовой нагрузки недостаточен.
Используйте очередь запуска как средство управления
Если единичный тяжёлый пуск не проходит, проверьте разгрузку механизма, другой способ пуска или перенос события в очереди, затем заново подтвердите тот же пакет входов и результатов. Координация нескольких нагрузок, задержки, разрешения и сброс относятся к отдельному алгоритму очерёдности запуска; здесь результатом остаётся принятый профиль одного двигателя.
Отправьте поставщику пакет события
Приложите ведомость нагрузки, однолинейную схему, шильдик и паспорт двигателя, данные механизма, схему стартера, базовую нагрузку, условия площадки и критерии перехода. Попросите вернуть расчёт, использованные параметры и ограничения точной модели.
Для запроса BEAR передайте пакет через контактную форму. Предложение должно назвать конфигурацию и границы проверки; страница каталога сама по себе не подтверждает запуск конкретного двигателя.
