Проверьте вход ИБП, гармоники, заряд АКБ, ПЧ, альтернатор и переходные события по единой матрице вместо универсального коэффициента запаса.
В этом материалеРазделов: 8
Совместимость ДГУ с ИБП и преобразователями частоты подтверждается для точных моделей, настроек и событий, а не одним коэффициентом запаса. До выбора генератора нужны входные kW/kVA и PF, THDi и спектр гармоник, заряд АКБ, частотные окна, профили ПЧ, параметры альтернатора и согласованные критерии совместного испытания.
Рассчитывайте ДГУ по входу ИБП, а не только по его выходному номиналу
Строка «ИБП 500 кВА» не описывает нагрузку на генератор. Выходной номинал ИБП, фактическая критическая нагрузка, потери преобразования, заряд батарей и внешние потребители ДГУ образуют разные части баланса и могут изменяться по событиям.
Разделите как минимум:
- выходную нагрузку ИБП в kW и kVA сейчас и после предусмотренного расширения;
- входные kW, kVA, ток и PF при разных долях и режимах нагрузки;
- максимальный разрешённый режим заряда АКБ после разряда;
- нагрузки, подключённые к ДГУ в обход ИБП;
- архитектуру резерва N, N+1, 2N или иную принятую схему;
- очередность подключения ИБП, ПЧ и прочих потребителей.
Расчётный баланс должен использовать КПД и зарядную мощность из документов точной модели ИБП. Он помогает проверить установившийся режим, но не доказывает гармоническую или динамическую совместимость. Утверждение «генератор всегда должен быть в два или три раза больше ИБП» удаляет из решения топологию выпрямителя, ограничения тока, параметры альтернатора и реальную последовательность нагрузки.
Опишите нелинейную нагрузку через THDi, PF и условия измерения
Одного значения THDi недостаточно: поставщик должен показать, при какой загрузке, топологии, фильтре и режиме оно получено. Входной PF также не заменяет THDi, потому что коэффициент мощности и форма тока описывают разные стороны нагрузки.
В запросе к производителю ИБП нужны:
- THDi и входной PF в нескольких предусмотренных точках нагрузки;
- гармонический спектр тока или данные для расчётной модели;
- входные kW, kVA и ток для тех же точек;
- различия между работой от сети и generator mode;
- ограничения входного тока и функция плавного набора input walk-in;
- поведение статического байпаса;
- реакция на отклонение напряжения, частоты и скорость изменения частоты;
- предел мощности или тока заряда АКБ.
THDv — искажение напряжения на шинах — является результатом взаимодействия нагрузки и источника. Поэтому одинаковый THDi двух нагрузок не гарантирует одинаковый THDv с разными альтернаторами и схемами. Техническая записка Stamford AVK о нелинейных нагрузках показывает тип документа, который следует запросить по компоненту; её выводы нельзя автоматически переносить на другую модель альтернатора или комплектную ДГУ.

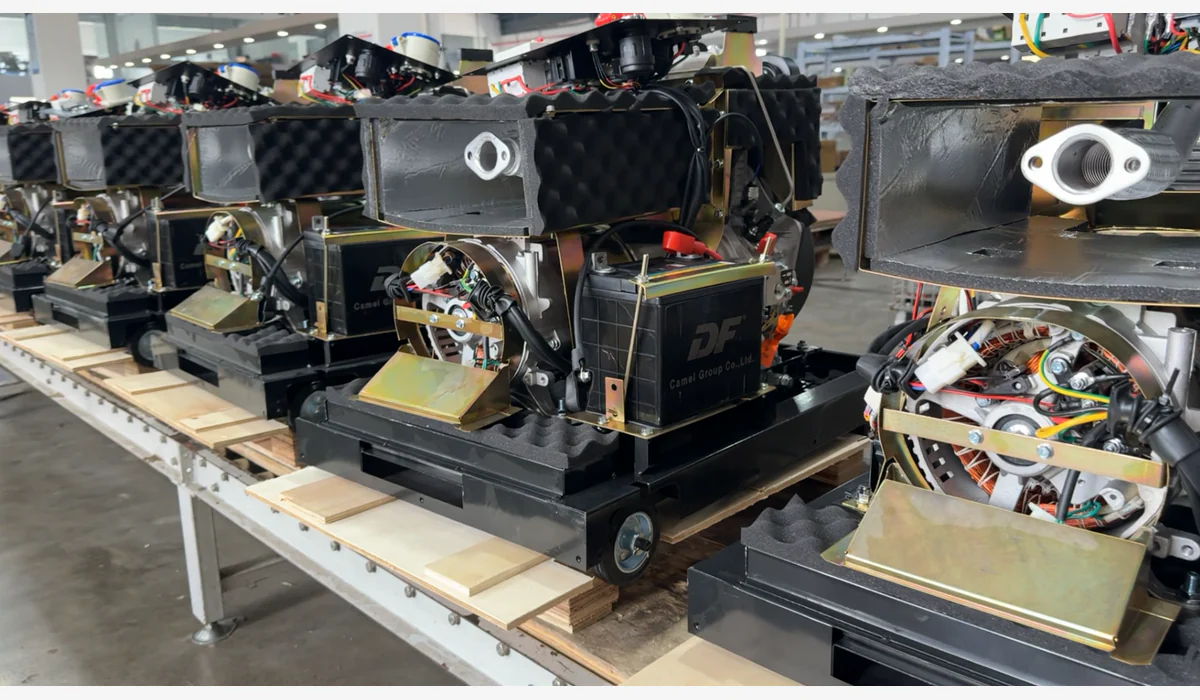

Запросите X″d и параметры полного генераторного агрегата
Сверхпереходное реактивное сопротивление X″d — одно из полей, влияющих на начальную электрическую реакцию альтернатора. Его нужно получать вместе с моделью, базой и условиями значения, а не копировать универсальный предел из статьи.
Поставщик ДГУ должен вернуть согласованный набор данных:
| Блок | Контрольное поле | Что требуется в ответе |
|---|---|---|
| ДГУ | режим мощности | standby, prime или иной режим по проекту и документации |
| Выход | электрическая версия | напряжение, частота, фазы и схема нейтрали |
| Комплект | идентичность | модели двигателя, альтернатора, AVR, регулятора частоты и контроллера |
| Альтернатор | X″d и другие требуемые реактивности | значение, единицы, база и редакция документа |
| Возбуждение | AVR и пределы | функции и настройки, использованные в проверке |
| Двигатель | регулирование частоты | принятые настройки и переходные данные |
| Система | реакция на события | расчётные или испытательные U/f, время восстановления и ограничения |
| Защита | данные координации | параметры, достаточные проектировщику для выбранной схемы |
| Параллельная работа | режим и управление | данные только если проект действительно предусматривает синхронизацию |
Высокий PF, низкий THDi или большой номинал по отдельности не подтверждают пригодность. Для сравнения предложений все поставщики должны получить один состав нагрузок и вернуть один формат модели, допущений и результатов.
Проверьте заряд АКБ и частотное окно в худшем режиме восстановления
После запуска ДГУ ИБП может одновременно принять критическую нагрузку и начать заряд батарей. Этот входной режим может быть тяжелее обычной работы при той же выходной нагрузке, поэтому заряд нельзя прятать в общем запасе.
Зафиксируйте тип и фактическую конфигурацию батарей; уровень разряда, для которого строится сценарий; максимальные зарядные kW и ток; возможность ограничения или задержки заряда; профиль после длительного разряда; настройки input walk-in и момент подключения других ступеней. Если часть этих данных неизвестна, совместимость остаётся неподтверждённой.
Частотное окно ИБП — это условия, при которых он принимает входной источник, а не остаётся на батарее или переходит в другой режим. При ступени нагрузки частота ДГУ и скорость её изменения могут выйти за принятое окно, что приводит к отказу принять источник или повторным переключениям. Не расширяйте окно самостоятельно: изменение может затронуть байпас, качество питания, внутреннюю логику и условия изготовителя ИБП.
Выделите каждый класс ПЧ в отдельный сценарий
Преобразователь частоты нельзя учитывать как обычную строку kW. Тип входа, фильтры, заряд DC-шины, разгон двигателя, автоматический рестарт и возможная рекуперация меняют как гармонический, так и переходный режим.
Для каждой модели или однородной группы ПЧ соберите:
- количество, входные kW/kVA, PF и режим одновременной работы;
- тип входного выпрямителя и число импульсов, если применимо;
- AC/DC-дроссели, пассивные или активные фильтры;
- THDi и спектр при предусмотренных режимах;
- ток включения и заряд DC-шины;
- профиль разгона подключённого механизма;
- ограничения тока и напряжения;
- логику рестарта после возврата питания;
- реакцию на провал напряжения и отклонение частоты;
- рекуперацию и способ обработки обратной энергии;
- самое раннее разрешённое время подключения после готовности ДГУ.
Несколько ИБП, ПЧ, активных фильтров и конденсаторных установок нельзя складывать только по номинальной мощности. Их совместная работа требует проверки спектра, реактивной мощности, последовательности и настроек управления.

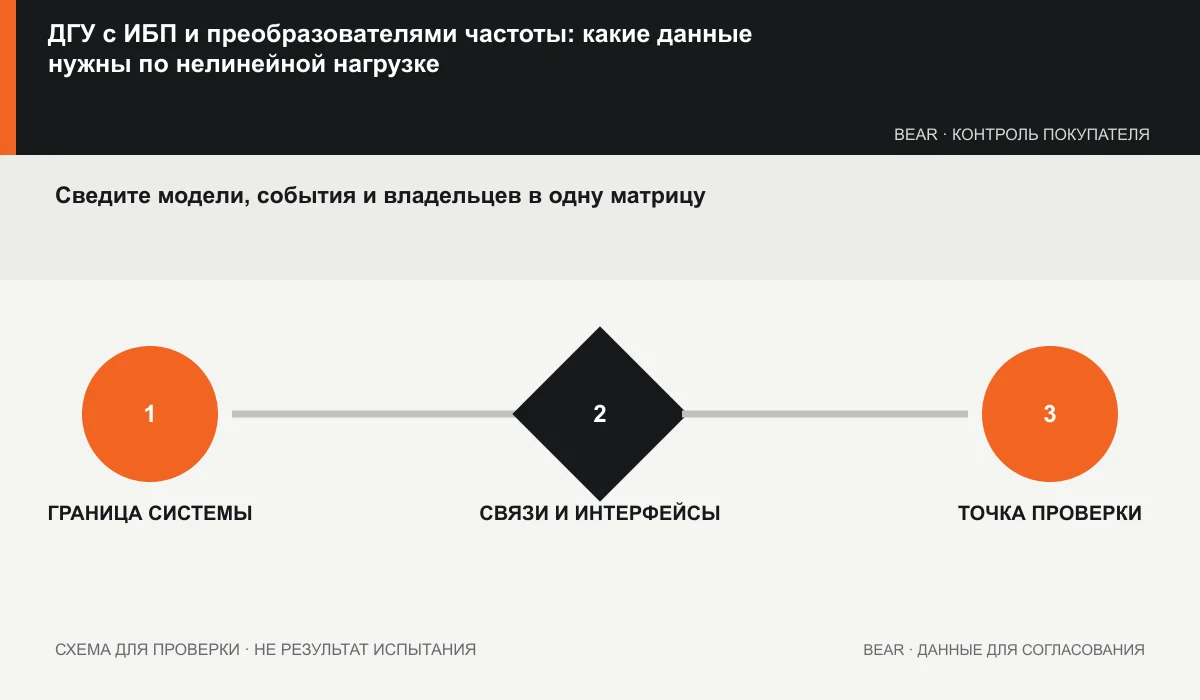

Сведите модели, события и владельцев в одну матрицу
Минимальный результат проектной стадии — заполненная матрица, а не фраза «совместимо». Каждая строка должна связывать точную модель и ревизию с режимом нагрузки, возвратом поставщика ДГУ, критерием владельца и ответственным за принятие.
| Событие | Вход нагрузки | Что возвращает поставщик ДГУ | Кто задаёт критерий | Статус |
|---|---|---|---|---|
| приём входа ИБП | модель, загрузка, заряд, PF, THDi, окно U/f | конфигурация и прогноз переходной реакции | поставщик ИБП и проектировщик | заполнить |
| восстановление заряда | состояние АКБ, предел kW/тока, walk-in | доступная мощность и ограничения последовательности | владелец и поставщик ИБП | заполнить |
| пуск группы ПЧ | топология, DC-шина, механизм, разгон | реакция U/f и принятые настройки | поставщик ПЧ и технолог | заполнить |
| общий установившийся режим | состав всех нагрузок и спектр | ограничения альтернатора и регуляторов | электропроектировщик | заполнить |
| сброс/возврат нагрузки | исходное состояние и команда | динамика при разгрузке и повторном подключении | интегратор управления | заполнить |
| байпас или отказ блока | архитектура и разрешённая ветвь | поведение источника в точной схеме | все ответственные стороны | согласовать |
Остановите выпуск окончательного RFQ, если нет подтверждённых входных kW/kVA ИБП, условий THDi/PF, максимального режима заряда, окон U/f, данных альтернатора для модели, профилей наиболее крупных ПЧ, последовательности или измеримых критериев. Неизвестность нельзя закрыть дополнительными киловаттами без проверки.

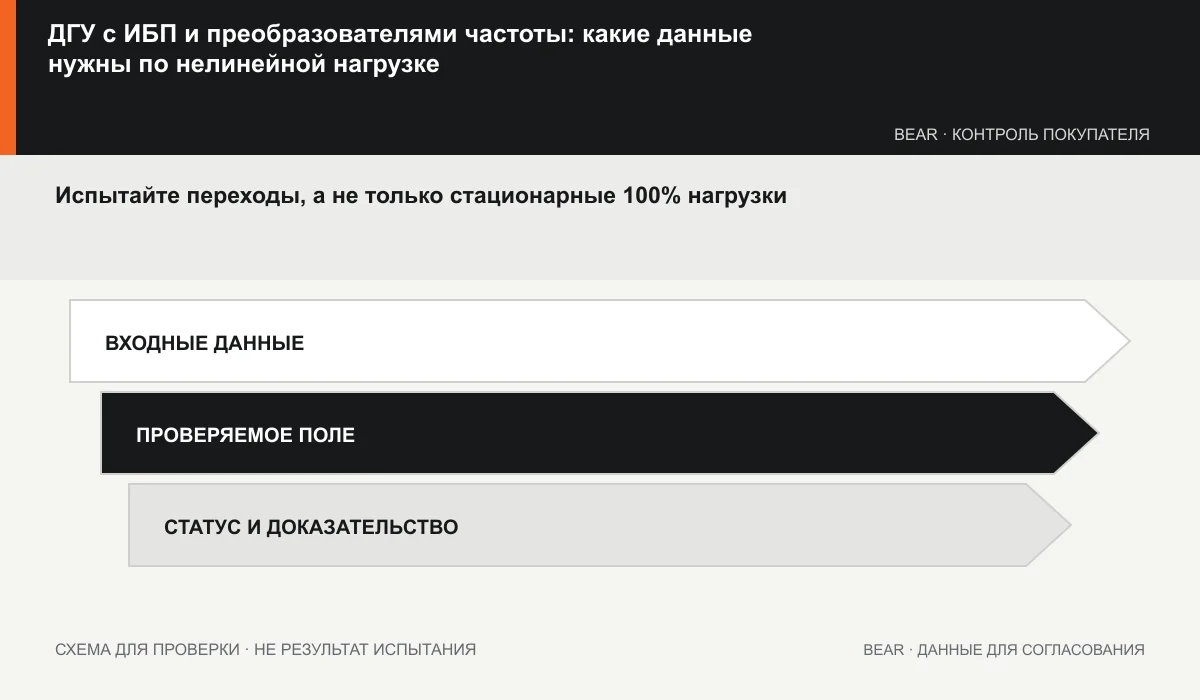

Испытайте переходы, а не только стационарные 100% нагрузки
Программа совместной проверки должна воспроизводить предусмотренные состояния системы. До испытания зафиксируйте версии программного обеспечения, настройки AVR и регулятора частоты, generator mode ИБП, зарядные ограничения, последовательность и измерительные каналы.
Проверка включает:
- готовность ДГУ без критической нагрузки;
- переход ИБП с батареи на ДГУ без нежелательных повторных переключений;
- ступени нагрузки ИБП с записью kW, kVA, PF, THDi, THDv, U, f и токов фаз;
- восстановление заряда при согласованном состоянии АКБ;
- последовательное подключение наиболее значимых ПЧ и разгон механизмов;
- комбинированный режим ИБП, ПЧ и внешних нагрузок;
- разрешённые проектом события разгрузки, байпаса, отказа блока и возврата питания.
Протокол должен связывать отметки времени, команды, тренды и аварии. Любое отклонение получает владельца корректирующего действия: поставщика ИБП, ПЧ, ДГУ, проектировщика, интегратора или владельца объекта. Испытание холостого хода ДГУ не заменяет эту проверку.
Отправьте один входной пакет всем участникам
Для проектной проверки передайте рынок назначения, применение и режим резерва; однолинейную схему; напряжение, частоту и фазы; модели и руководства ИБП/ПЧ; фактическую и перспективную нагрузку; заряд АКБ; гармонические данные; последовательность событий; внешние нагрузки; количество; рассматриваемую конфигурацию и требуемые документы.
Попросите вернуть точные модели комплекта, использованные документы, допущения, ограничения и результаты по каждой строке матрицы. Для BEAR отправьте пакет через форму проектного запроса; каталог генераторов показывает доступные направления, но не подтверждает совместимость с конкретным ИБП или ПЧ без отдельной проверки.
