Как подключить генератор к дому без самодеятельности: выбрать схему (переключатель, АВР, выделенная линия), заказать нужную конфигурацию и передать данные электрику.
В этом материалеРазделов: 5
Чтобы подключить генератор к дому, его включают через коммутационное устройство, которое физически разделяет сеть и генератор: ручной перекидной переключатель, блок автоматического ввода резерва (АВР) или отдельную резервную линию на выделенные нагрузки. Вопрос «как подключить генератор к дому» в этой статье решается на уровне выбора схемы и заказа оборудования, а не на уровне монтажа. Подача напряжения через розетку кабелем «вилка-вилка» схемой не является и в этой статье рассматривается только как недопустимая практика. Выбор между тремя схемами делает закупщик или владелец по данным объекта, конфигурацию генератора под схему подтверждает поставщик, а электрическую часть проектирует и выполняет квалифицированный электрик.
Материал написан для закупщиков, дилеров, монтажных организаций, управляющих малыми объектами и владельцев домов, которые выбирают схему, но не выполняют электромонтаж. Здесь нет пошаговой инструкции по монтажу, сечений кабелей, номиналов автоматов и универсального ответа о коммутации нейтрали: всё это зависит от системы заземления объекта и определяется электриком. Есть лист исходных данных, требования к генератору под каждую схему, разделение ответственности и критерий, по которому схема считается согласованной.
Сначала определите, что должно оставаться под напряжением
Решите, резервируется весь дом или только выделенная группа нагрузок, и нужен ли автоматический переход на генератор или достаточно ручного. Эти два ответа определяют схему больше, чем мощность генератора, и их нужно зафиксировать до запроса цены.
| Решение | Вариант | Что это означает для схемы |
|---|---|---|
| Объём резервирования | Весь дом | Переключатель или АВР на вводе; генератор должен покрывать реальную одновременную нагрузку дома |
| Объём резервирования | Выделенные нагрузки | Отдельный щит резервных цепей; генератор меньшей мощности; остальной дом при отключении обесточен |
| Переход на резерв | Ручной | Человек запускает генератор и переводит переключатель; пауза в питании допустима |
| Переход на резерв | Автоматический | АВР обнаруживает потерю сети, подаёт команду на запуск и переключает; генератор должен поддерживать автозапуск |
Перечень резервных нагрузок записывается до выбора схемы: котёл с насосами, насос скважины, холодильник, освещение, связь, ворота. Для котла требования к питанию разобраны в материале о генераторе для газового котла; если выбор стоит между генератором и ИБП, сначала пройдите сравнение ИБП и генератора для дома. Мощность по списку нагрузок считается отдельно по материалу о подборе мощности переносного генератора.
Передайте электрику короткий лист данных объекта
Электрику нужны сведения о вводе, заземлении, нейтрали, месте оборудования и нагрузках; собрать их может закупщик, а подтвердить должен электрик. Систему заземления по внешним признакам не определяют, и там, где данных нет, в лист записывается «не установлено, требует проверки», а не предположение.
| Исходное данное | Где взять | На что влияет |
|---|---|---|
| Число фаз и напряжение ввода | Документы на присоединение, маркировка щита; подтверждает электрик | Совместимость фаз генератора, переключателя и нагрузок |
| Вводной автомат: маркировка и тип | Осмотр электриком, документы на щит | Схема резервирования и допустимая конфигурация |
| Система заземления: TN-C-S, TN-S, TT или не установлена | Проект, документы объекта; подтверждает электрик | Выбор защитных мер и совместимость с нейтралью генератора |
| Заземляющее устройство: есть ли и что о нём известно | Исполнительная документация; проверка электриком | Решение по защитному заземлению генератора и щита |
| Устройство нейтрали ввода и что подтверждено документально | Схема щита, документы на ввод; подтверждает электрик | Совместимость с нейтралью генератора и способом переключения |
| Место переключателя или АВР и место генератора | План объекта, осмотр | Размещение, обслуживание, длина трассы |
| Расстояние и маршрут кабеля до точки подключения | План или осмотр; окончательно решает проектировщик | Проектирование трассы и условий прокладки |
| Резервные нагрузки с мощностью и режимом пуска | Паспорта оборудования, замеры | Объём резервирования и проверка генератора |
| Чувствительные нагрузки: котёл, насосы, ИТ | Перечень оборудования, паспорта | Требования к качеству питания и совместимости |
| Желаемый режим перехода: ручной или автоматический | Требование заказчика | Выбор между переключателем и АВР |
Обозначения TN-C-S, TN-S и TT описывают, как нейтраль источника связана с землёй и как устроены защитные проводники; их определения даны в главе 1.7 ПУЭ-7. Для закупщика это поля, которые заполняет электрик, а не выбор, который делается по статье: применимость конкретных положений к объекту и юрисдикции проверяет специалист.
Проверьте, какая схема согласуется с объектом
Ручной переключатель, АВР и выделенная линия решают разные задачи, и выбор учитывает ввод, нагрузки, нейтраль генератора и способ разделения источников. Общее для всех трёх: сеть и генератор не должны быть соединены с одними шинами одновременно, если система не спроектирована как параллельная работа источников, а такая работа в бытовой схеме резервирования не предполагается.
Ручной перекидной переключатель уместен, когда допустимо, что человек вручную переводит питание на резерв после запуска генератора, а схема щита позволяет безопасно разделить источники. Это самый простой вариант по оборудованию и обслуживанию, и для дома с ручным пуском генератора он чаще всего достаточен. АВР рассматривают, когда нужен автоматический переход без участия человека: блок обнаруживает потерю и возврат сети, подаёт команду на запуск и переключает нагрузку. Автозапуск двигателя при этом зависит от совместимости генератора и системы управления, и её подтверждают поставщик генератора и электрик вместе; выбор способа пуска и требования к аккумулятору разобраны в материале об электростартере и ручном пуске. Выделенная резервная линия разумна, когда резервировать весь объект не требуется: ограниченный перечень важных нагрузок выносится в отдельный щит, и генератор меньшей мощности питает только его.
Условный пример, как это выглядит на практике: дом с однофазным вводом, газовым котлом, насосом скважины и холодильником; владелец готов запускать генератор вручную. Подходящий исходный вариант — ручной перекидной переключатель и щит выделенных нагрузок, куда выведены котёл, насос, холодильник и освещение; остальные цепи при отключении остаются без питания. Если тот же дом стоит пустым неделями и важно, чтобы отопление включалось само, вариантом становится АВР с генератором, поддерживающим автозапуск, а в лист требований добавляются аккумулятор, его подзарядка и контакты управления. Пример показывает порядок решения, а не готовую схему: её по данным объекта разрабатывает электрик.
Трёхфазный ввод и однофазный генератор — частый случай, в котором схему нельзя выбирать по названию. Возможность питать отдельные нагрузки, распределение по фазам и допустимость выбранной схемы подтверждает электрик; обещать питание всех трёх фаз от однофазного генератора без проверки схемы объекта нельзя. Различие версий разобрано в материале об однофазном и трёхфазном генераторе.
Подача через розетку кабелем «вилка-вилка» недопустима по трём причинам, которые не зависят от объекта: открытые токоведущие контакты вилки, обход предусмотренного разделения источников и обратная подача напряжения в сеть, опасная для персонала сетевой организации и для оборудования. Производители коммутационного оборудования предупреждают об этом прямо; объяснение риска обратной подачи приведено, например, в материале службы поддержки Generac. Статья не описывает ни устройство, ни применение такого кабеля.
Что заказать у поставщика генератора под выбранную схему

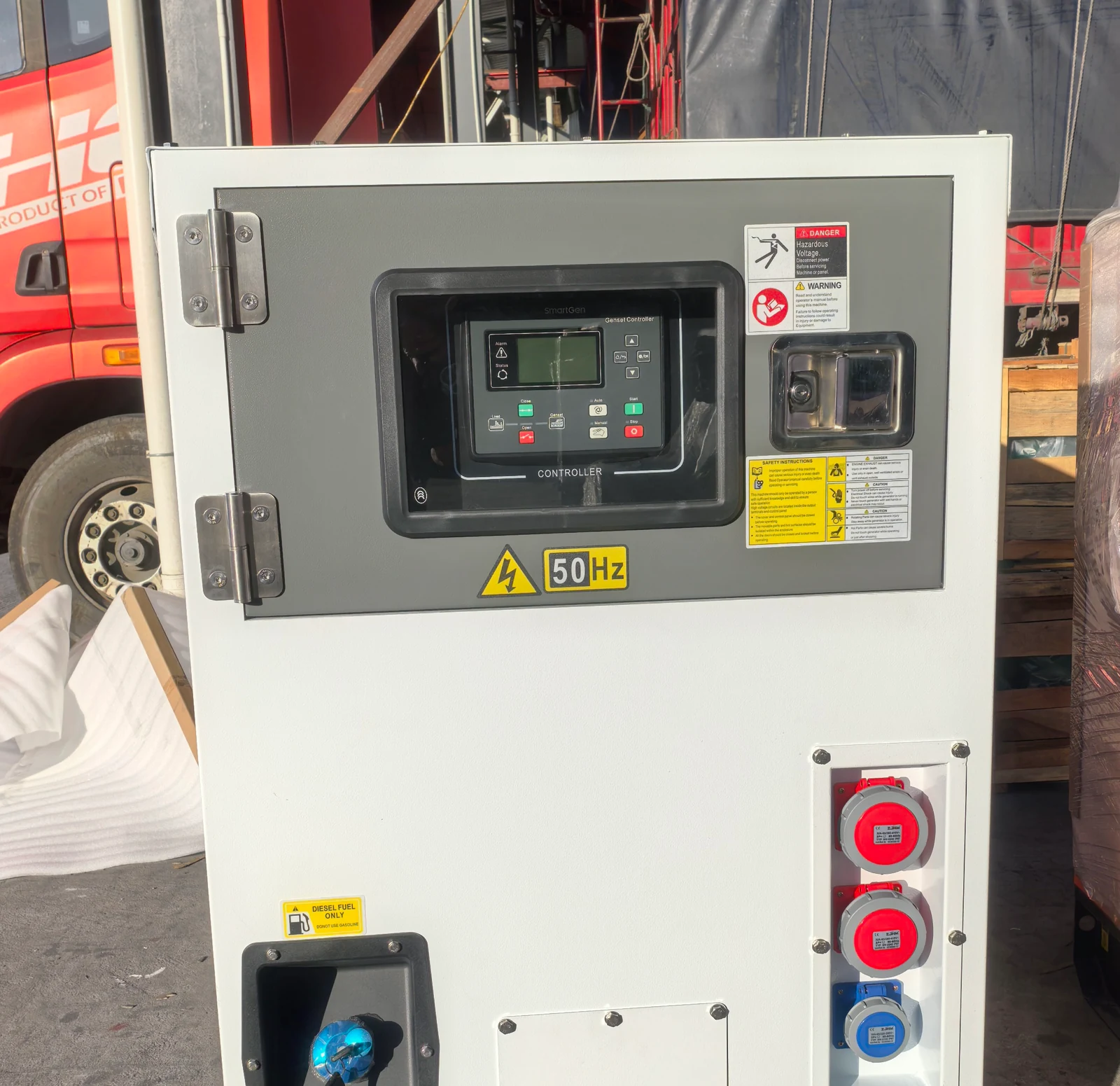

До заказа получите от поставщика письменное подтверждение по фазам, выходам, нейтрали, защите и совместимости с выбранным способом резервирования, с приложением страниц руководства или схемы на точную модель и комплектацию. Генератор, купленный раньше схемы, часто оказывается без нужного вывода или с нейтралью, которая не согласуется с проектом.

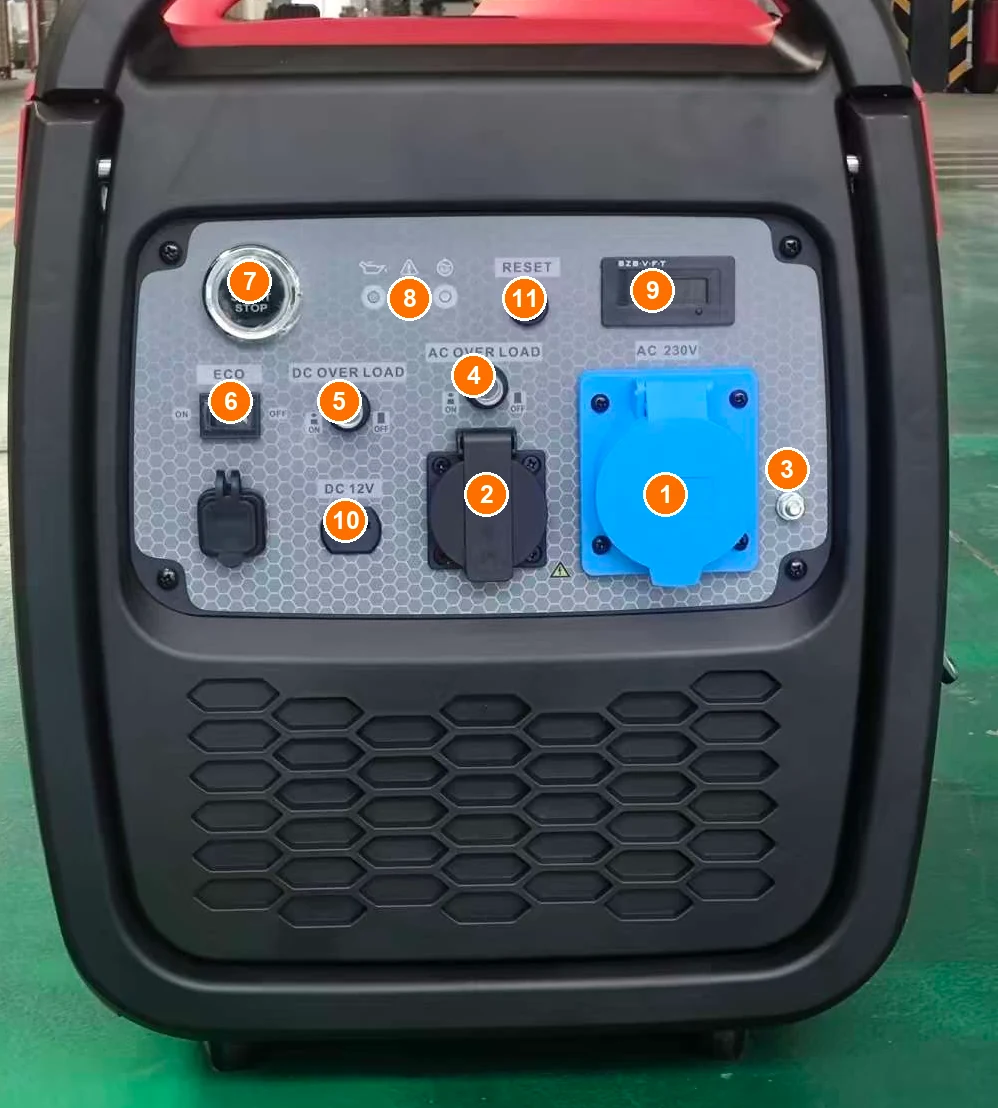

| Выноска | Элемент | Поле запроса |
|---|---|---|
| 1 | Промышленная розетка | Тип и ток по паспорту; подходит ли она как точка подключения к переключателю, по мнению изготовителя |
| 2 | Бытовая розетка | Тип и ток; предназначена для переносных потребителей, а не для ввода в щит |
| 3 | Клемма защитного заземления | Расположение и назначение по руководству; решение о заземлении на объекте принимает электрик |
| 4 | Защита выхода переменного тока | Какой аппарат установлен и как восстанавливается; описание, а не подбор защиты |
| 5 | Защита выхода постоянного тока | Отдельный контур; в схему резервирования дома не входит |
| 6 | Переключатель эко-режима | Для котла и чувствительных нагрузок запросить характеристики выхода в обоих положениях |
| 7 | Кнопка пуска | Ручной, электрический или дистанционный пуск; для АВР нужен автозапуск по команде |
| 8 | Индикаторы | Состав индикации: масло, перегрузка, работа |
| 9 | Дисплей | Какие величины показывает: напряжение, частоту, наработку |
| 10 | Выход 12 В | Служебный выход; в схему не входит |
| 11 | Кнопка сброса | Относится к защите выхода; запросить описание в руководстве |
Шаблон запроса, который можно отправить поставщику без изменений, с подстановкой своих данных: объект и выбранная схема; ввод с числом фаз и напряжением; перечень резервных нагрузок; и просьба указать по предлагаемой модели фазы и выходное напряжение по паспорту; типы, число и ток розеток и разъёмов с приложением страницы руководства; наличие и маркировку клеммного вывода или разъёма для стационарного подключения, а при его отсутствии прямое указание на это; связана ли нейтраль с корпусом или изолирована, где это указано в документации и относится ли ответ к данной комплектации; расположение и назначение клеммы заземления; какие аппараты защиты установлены и какие условия применения указывает изготовитель; для АВР — поддержка автозапуска, требуемые контакты или интерфейс, наличие аккумулятора и требования к нему, с какими блоками АВР подтверждена совместимость; документы с разделом о подключении и электрической схемой. Состав розеток и защит переносного генератора как таковой разобран в материале о розетках и защите переносного генератора.
Если ответ неполный, запросите точную модель и комплектацию, страницу руководства или схему и письменное подтверждение по нейтрали и АВР. Пока данных нет, в листе стоит «не подтверждено», и совместимость не считается установленной.
Разделение ответственности и критерий согласования
Схема согласована, когда заполнен лист объекта, зафиксирован перечень резервных нагрузок, поставщик документально подтвердил характеристики генератора, электрик подтвердил совместимость генератора и схемы с объектом, а монтажная организация получила согласованную документацию. Неизвестные параметры обозначены как неизвестные и закрыты до заказа или до начала работ.
| Сторона | За что отвечает | Чего не делает |
|---|---|---|
| Закупщик или владелец | Выбор режима резервирования, сбор данных объекта, перечень резервных нагрузок, требования к генератору | Не определяет схему щита и не вмешивается в электроустановку |
| Поставщик генератора | Подтверждение характеристик конкретной модели и комплектации документами | Не проектирует схему объекта и не подбирает защиту для щита |
| Электрик или проектировщик | Проверка ввода, заземления и нейтрали; схема; выбор коммутационного и защитного оборудования; требования к подключению | Не отвечает за характеристики генератора, которых поставщик не подтвердил |
| Монтажная организация | Работы по согласованному проекту, предусмотренные проверки, исполнительные документы и результаты проверки заказчику | Не меняет схему по месту без согласования |
Типичные ошибки одинаковы для дома и малого объекта: подключение через розетку; переключатель, который не обеспечивает требуемого разделения источников и проводников; генератор с нейтралью, несовместимой с выбранной схемой; трёхфазный ввод и однофазный генератор без решения по распределению нагрузок; самостоятельное вмешательство в щит. Отдельно стоит размещение: выхлоп генератора содержит угарный газ, и МЧС России в рекомендациях по безопасной эксплуатации электрогенератора прямо предупреждает не размещать его в гараже, сарае, комнате и иных ограниченных пространствах; требования к месту на конкретном объекте проверяют по руководству изготовителя и местным правилам.
По генераторам BEAR отправьте выбранную схему, данные ввода и перечень резервных нагрузок через форму запроса. В письменном предложении фиксируются модель и комплектация, состав розеток и выводов, схема нейтрали по документации изготовителя, состав защиты и, при выбранном АВР, комплектация автозапуска, чтобы электрик получил подтверждённые данные, а не предположения. Конфигурации с нужным составом выводов собраны в разделе бензиновых генераторов.
