Генератор для газового котла подбирают по документам конкретной модели котла и по списку нагрузок, которые должны работать вместе с ним, а не по тепловой мощности котла и не по надписи «инверторный» на коробке. Электрическая мощность самого котла невелика; решение определяют требования его платы управления к напряжению, частоте, полярности и нейтрали, пусковые токи циркуляционных насосов и насоса скважины, желаемое время автономии и место установки. Итог работы по этой статье — заполненный лист требований, который можно отправить поставщику генератора и передать электрику.
Материал рассчитан на закупщиков и дилеров, монтажные и сервисные организации, управляющих небольшими объектами и владельцев домов с газовым отоплением. Здесь нет инструкции по подключению, рейтинга моделей и обзора газовых генераторов на магистральном газе. Схему переключения источников и требования к безопасному подключению определяет электрик; этот вопрос разобран отдельно в материале о подключении генератора к дому.
Сначала определите, что именно резервируете
Решите, резервируется только котёл с его насосами или также насос скважины, освещение, холодильник и связь. От этого зависят мощность, число розеток и схема переключения, и ответ нужно зафиксировать до запроса цены, а не после получения трёх несопоставимых предложений.
| Вариант задачи | Что должно работать одновременно | Что это меняет в запросе |
|---|---|---|
| Только отопление | Котёл, циркуляционные насосы, автоматика котельной | Небольшая мощность, высокие требования к качеству напряжения и к нейтрали |
| Отопление и водоснабжение | Плюс насос скважины или насосная станция | Пусковая способность под двигатель насоса, очерёдность запуска |
| Минимум для жизни в доме | Плюс освещение, холодильник, связь, одна-две розетки | Полный список нагрузок, расчёт мощности по отдельному материалу, больше внимания к автономии |
Отдельно зафиксируйте режим резерва: ручной запуск при отключении или автоматический ввод резерва, и допустима ли пауза между пропаданием сети и подачей питания. Для котла с электроникой пауза в несколько минут обычно означает перезапуск, а не аварию, но подтверждение по конкретной модели даёт её документация, а не общее правило. Если резервировать нужно весь дачный объект, используйте руководство по подбору генератора для дачи; расчёт мощности по полному списку потребителей вынесен в материал о подборе мощности переносного генератора.
Выпишите требования котла из его документов
Откройте паспорт, руководство пользователя и инструкцию по монтажу именно вашей модели и редакции и выпишите раздел об электропитании дословно: номинальные напряжение и частота, число фаз, допустимый диапазон напряжения, требования к полярности L и N, к защитному заземлению и к нейтрали, а также любые указания о форме сигнала и о стабилизаторе. Не переносите требования из инструкции похожей модели: один и тот же производитель формулирует их по-разному для разных линеек и редакций.
Два свойства котла решают больше остальных. Первое — фазозависимость: часть котлов контролирует наличие пламени способом, при котором для корректной работы существенны полярность L/N и характеристики нейтрали, другая часть такого требования не предъявляет. Это свойство конкретной модели, а не всех газовых котлов. В руководствах отдельных линеек, например в инструкции Baxi ECO Star, прямо указаны однофазное питание, заземление, полярность L–N и условия по нейтрали; это пример требований именно этого документа, а не универсальная схема. Второе — чувствительность электроники к напряжению и частоте: диапазон, который допускает плата, тоже берётся из документа котла, и именно он становится требованием к генератору.
| Источник данных | Поле требования | Кто подтверждает |
|---|---|---|
| Паспорт и руководство котла | Точная модель, исполнение, редакция документа | Закупщик; при сомнении — изготовитель котла или его сервис |
| Раздел «Электропитание» руководства | Напряжение, частота, фазы, допустимые отклонения | Изготовитель котла или авторизованный сервис |
| Раздел «Подключение» и «Заземление» | Указания по L/N, нейтрали, заземлению, защите | Изготовитель котла; применимость схемы на объекте — электрик |
| Паспорт каждого насоса | Рабочая мощность, ток, пусковые данные, режим запуска | Производитель насоса или монтажная организация |
| Список объекта | Одновременные нагрузки и приоритеты отключения | Заказчик и электрик или проектировщик |
| Требование заказчика | Желаемая автономия, ручной или автоматический пуск | Заказчик; реализуемость — поставщик генератора |
| Условия площадки | Место установки, температура, вентиляция, шум | Заказчик; ограничения оборудования — изготовитель генератора |
Если в документах нет чисел или формулировки противоречат друг другу, запросите письменное разъяснение у изготовителя котла или его сервиса до выбора генератора. Предположение «обычно котлы терпят» в лист требований не записывается.
Соберите список нагрузок и режимов их пуска
Включите в список электрическую мощность котла, каждого насоса и каждой дополнительной нагрузки, и для каждого двигателя отметьте, работает он постоянно, включается периодически или может стартовать одновременно с другими. Циркуляционные насосы отопления и насос скважины — нагрузки с электродвигателями; их пуск требует кратковременной мощности выше установившейся, и величина этого превышения зависит от типа двигателя, способа пуска и напряжения, а не от универсального множителя. Публикации поставщиков источников питания, например материал компании Штиль о пусковых токах, объясняют, почему суммарной рабочей мощности недостаточно; числа берите только из паспортов конкретных насосов.
Насос скважины учитывайте отдельно от циркуляционных насосов: его мощность и пусковой ток на порядок иные, и именно он чаще всего решает, хватит ли генератора. Пусковые поля для скважинного насоса разобраны в материале о генераторе для насоса скважины. Если насос скважины должен работать одновременно с котлом, запросите у поставщика подтверждение запуска при уже работающем котле и насосах отопления, а не только суммарную цифру.
Выберите класс генератора по подтверждённым характеристикам, а не по надписи
Класс генератора выбирают по тому, что поставщик готов подтвердить документами на точную модель: напряжение и частоту без нагрузки и под заданной нагрузкой, стабильность этих величин, заявленную форму выходного напряжения и схему нейтрали. Слова «инверторный», «AVR» и «чистая синусоида» описывают архитектуру и намерение конструктора, а не совместимость с вашим котлом.
Инверторный генератор формирует выходное напряжение электронным преобразователем; такая конструкция рассчитана на ровную синусоиду и стабильную частоту, но фактические характеристики конкретной модели под конкретной нагрузкой всё равно нужно получить от поставщика. Генератор с автоматическим регулятором напряжения (AVR) берёт напряжение прямо с обмотки альтернатора; регулятор удерживает величину напряжения, а форма сигнала и стабильность частоты зависят от альтернатора, двигателя и нагрузки. Конденсаторное регулирование — третий вариант, и его нельзя считать эквивалентом ни инвертора, ни AVR: без данных изготовителя по напряжению и частоте под нагрузкой вывод о пригодности для электроники сделать нельзя. Общий разбор того, когда инверторная конфигурация оправдана для закупки, дан в руководстве по выбору инверторного генератора.

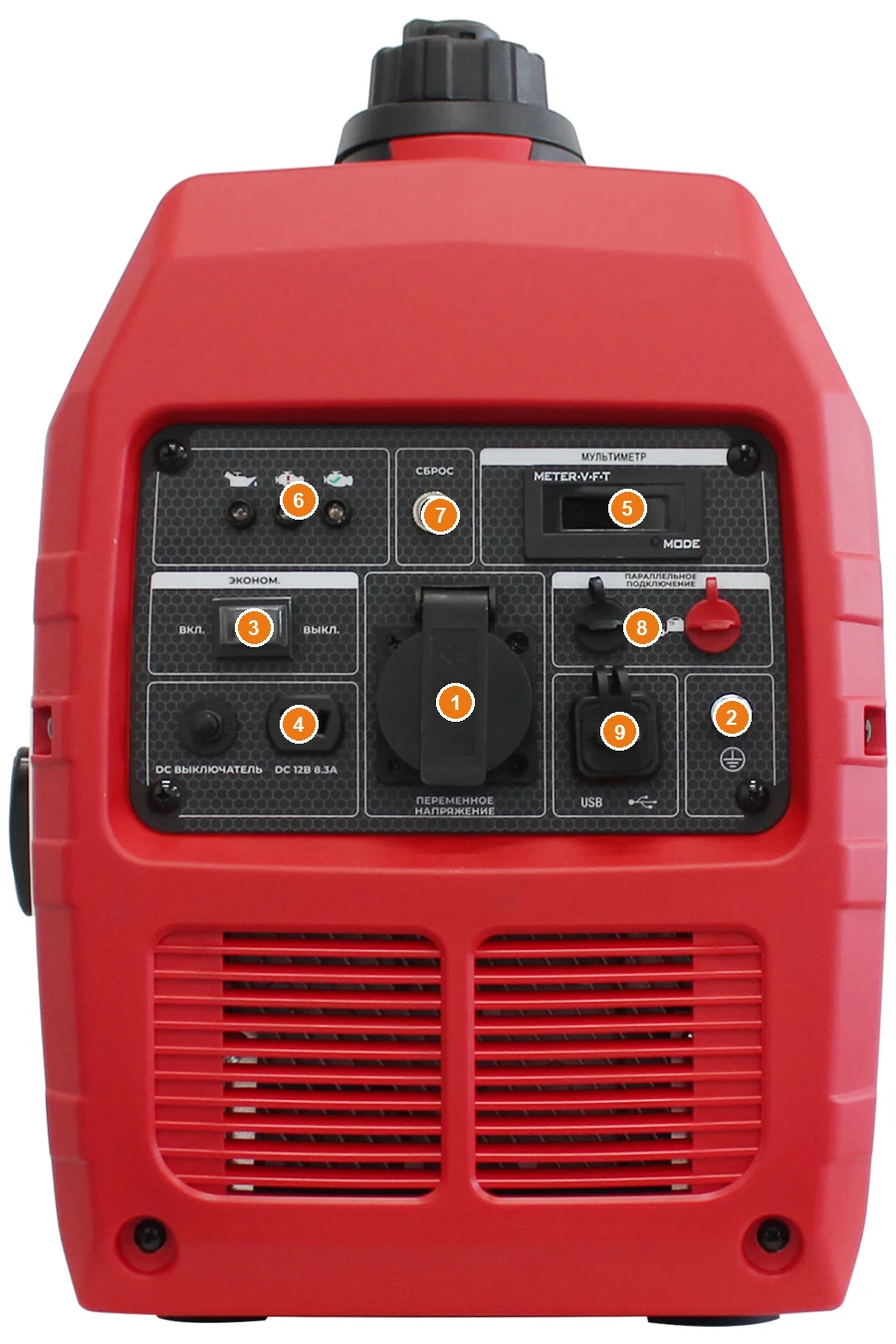

| Выноска | Элемент | Что записать в лист требований |
|---|---|---|
| 1 | Розетка переменного тока | Тип и номинал розетки, через которую будет питаться щит котельной; подтверждение, что это точка подключения, а не только для переносного инструмента |
| 2 | Клемма защитного заземления | Наличие и исполнение; как изготовитель описывает её назначение. Клемма сама по себе не отвечает на вопрос о схеме нейтрали |
| 3 | Переключатель экономичного режима | В экономичном режиме обороты двигателя следуют за нагрузкой; для чувствительной электроники запросите характеристики выхода в обоих положениях |
| 4 | Выход постоянного тока 12 В | Служебный выход; не является точкой питания котла и не входит в расчёт |
| 5 | Мультиметр | Какие величины показывает: напряжение, частоту, наработку; удобно для приёмки, но не заменяет протокол |
| 6 | Индикаторы | Низкий уровень масла, перегрузка, работа; состав индикации записывается, а не предполагается |
| 7 | Кнопка сброса защиты | Какая защита стоит на выходе переменного тока и как она восстанавливается |
| 8 | Разъёмы параллельной работы | Нужны только если планируется объединение двух установок; иначе не влияют на выбор |
| 9 | Порт USB | Служебный выход; в требования к котельной не входит |
Стабилизатор и ИБП между генератором и котлом — отдельные решения со своими ограничениями. Стабилизатор корректирует напряжение в пределах собственных характеристик и не исправляет форму сигнала, частоту, схему нейтрали или нехватку мощности; в инструкциях отдельных котлов рекомендация ставить стабилизатор привязана к диапазону напряжения, указанному в том же документе. ИБП может быть промежуточным звеном, если его входные ограничения, форма выходного сигнала и поведение при работе от генератора совместимы с котлом; выбор между ИБП, генератором и связкой разобран в материале о сравнении ИБП и генератора для дома.
Нейтраль и заземление: вопрос электрику, а не продавцу
Требование котла к нейтрали и заземлению передают электрику вместе с официальным описанием схемы нейтрали выбранного генератора и получают письменное подтверждение совместимости конкретной конфигурации источника и объекта. Из слов «фазозависимый котёл» и «инверторный генератор» схема не выводится, а наличие клеммы заземления на панели генератора не заменяет ни требование котла, ни проверку системы заземления дома.
В лист требований попадают три записи: как изготовитель генератора описывает схему нейтрали именно этой модели и где это написано; какие указания даёт руководство котла; и заключение электрика о совместимости с системой заземления объекта. Если поставщик генератора не может указать документ со схемой нейтрали, этот пункт остаётся открытым, и заказ не считается согласованным. Самостоятельные переделки нейтрали, заземления или защитных устройств в эту статью не входят и не входят в задачу закупщика.
Автономия, шум и место установки
Автономию задавайте как требуемое время работы при заданном составе нагрузок, а не как объём бака: расход зависит от нагрузки, и поставщик должен назвать время работы при нескольких указанных вами нагрузках с условиями, при которых получены цифры. Подробно методика проверки времени работы разобрана в материале об автономности бензинового генератора.
Место установки сверяйте с руководством генератора: допустимые условия эксплуатации, вентиляция, защита от осадков, отвод выхлопа, ограничения по длительности непрерывной работы и температуре. Для котельной в доме это почти всегда означает установку снаружи или в отдельном помещении с условиями из руководства, и этот вопрос решается вместе с электриком и ответственным за площадку, а не после покупки. Уровень шума запрашивайте с расстоянием, нагрузкой и методом измерения; способ проверки описан в материале о тихом бензиновом генераторе. Способ пуска — ручной или электрический, с аккумулятором и его обслуживанием — выбирают по материалу о сравнении электростартера и ручного пуска.
Поля запроса поставщику и критерий завершения
Отправьте поставщику заполненный бриф, а не вопрос «какой генератор подойдёт для котла». Поставщик должен ответить по каждому полю письменно и приложить документы на точную модель; поля, на которые он отвечает «не заявлено», остаются в листе как открытые.
| Поле запроса | Что указать или запросить |
|---|---|
| Объект и режим | Резерв только котла или также перечисленных нагрузок; ручной или автоматический пуск; допустимая пауза |
| Котёл | Изготовитель, точная модель и редакция руководства; выписка из раздела об электропитании |
| Архитектура генератора | Инверторный, с AVR, с конденсаторным регулированием или иной; точное обозначение модели |
| Мощность | Номинальная и максимальная мощность с условиями, при которых они заявлены, и с длительностью доступности максимальной |
| Характеристики выхода | Напряжение и частота без нагрузки и под указанной нагрузкой; стабильность и условия измерения; паспорт, протокол или иной документ изготовителя |
| Форма напряжения | Заявленная форма сигнала и количественные данные об искажениях, если изготовитель их публикует; подтверждение соответствия требованиям конкретного котла |
| Нейтраль и заземление | Официальное описание схемы нейтрали модели и наличие клеммы защитного заземления; данные передаются электрику |
| Нагрузки с двигателями | Список насосов с паспортными и пусковыми данными; подтверждение запуска при указанном сочетании нагрузок |
| Розетки и защита | Тип, число и номиналы розеток, состав защитных устройств по паспорту; ограничения подключения |
| Автономия и топливо | Время работы на баке при указанных нагрузках, вид топлива, ограничения продолжительности работы |
| Шум и место установки | Уровень шума с расстоянием, нагрузкой и методом измерения; ограничения по установке |
| Пуск и комплектация | Состав для ручного пуска или автоматизации: аккумулятор, зарядное устройство, разъём управления, совместимость с внешним АВР, если нужна |
| Документы и гарантия | Руководство и паспорт точной модели, гарантийные условия, доступность сервиса и расходных материалов |
Заказ готов к подтверждению, когда поставщик письменно ответил по обязательным полям и приложил документы на точную модель, электрик подтвердил совместимость схемы нейтрали и заземления с объектом, а по спорным моделям котла его сервис подтвердил допустимость источника питания. При неполном ответе верните таблицу с незаполненными строками и просьбой дать значение или отметить «не заявлено», указав документ и редакцию, в которых характеристика приведена. Отсутствие данных не заменяется предположением по названию серии.
