Разберите устройство бензинового генератора по документам: двигатель, генераторная часть, панель и рама. Соберите данные для заказа конкретной детали.
В этом материалеРазделов: 6

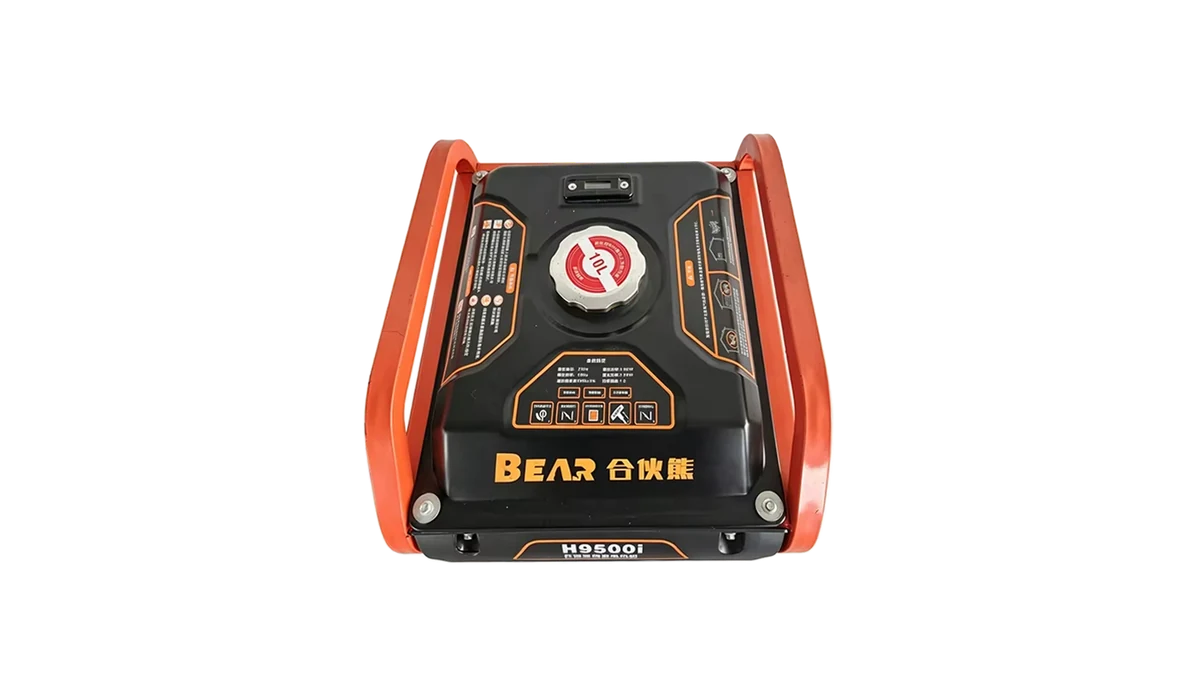

Чтобы разобраться в устройстве бензинового генератора и заказать деталь, начните с модели агрегата, его серийного номера и маркировки двигателя. Затем найдите нужный узел на схеме именно этого исполнения. Фото похожего генератора помогает объяснить расположение детали, но не устанавливает её совместимость.

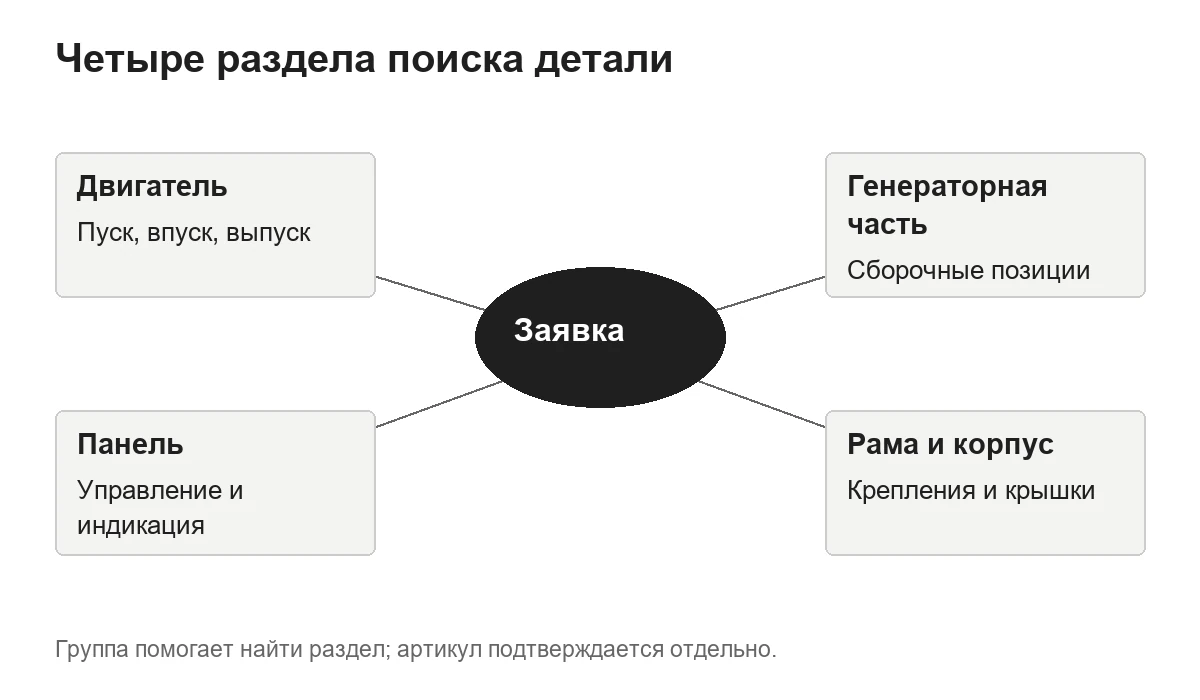

Разделите поиск на четыре группы: двигатель, генераторная часть, органы управления и несущие элементы. Эта карта помогает составить запрос на запчасть без разборки. Она не заменяет диагностику неисправности или электрическую схему.
С какой маркировки начать
Сначала свяжите общий вид агрегата с его табличкой и документами. Маркировку двигателя сохраните отдельно: номер установки и номер двигателя могут выполнять разные задачи при заказе.
В руководстве Honda для EG3600CX, EG4500CX, EG5500CX и EG5500CXS на печатных страницах 10–11 предусмотрены отдельные записи серийных номеров рамы и двигателя для заказа запчастей. Это пример работы с конкретным семейством Honda, а не расположение номеров на каждом генераторе.
Сфотографируйте табличку целиком, затем сделайте читаемый крупный кадр. Если часть обозначения затёрта, оставьте её неизвестной. Не восстанавливайте символы по названию объявления или мощности соседней модели.
Какие части бензинового генератора искать
Используйте группы ниже как навигацию по каталогу. Принадлежность детали к группе ещё не определяет её артикул. В закрытом корпусе часть компонентов не видна снаружи; для закупочного запроса достаточно отметить это и приложить штатную схему.
| Группа | Что искать в документах | Что приложить к запросу |
|---|---|---|
| Двигатель и его обслуживание | Разделы двигателя, пуска, впуска и выпуска | Маркировку двигателя и позицию нужной детали |
| Генераторная часть | Раздел выработки электроэнергии и его сборочные позиции | Модель агрегата, соответствующий чертёж и подпись позиции |
| Панель и управление | Органы управления, внешние разъёмы, индикацию | Общий вид панели и читаемые обозначения |
| Рама, корпус и крепления | Опоры, крышки, ручки, панели корпуса | Общий вид и место детали относительно соседних элементов |
Например, запрос «ручка генератора» неоднозначен. Укажите, идёт ли речь о переносной ручке корпуса, рукоятке ручного пуска или органе управления. Фото с указателем на нужное место и название из каталога снимают эту неопределённость.
Не считайте, что у внешне одинаковых корпусов совпадают внутренние узлы. Для сравнения предложений нужен одинаковый идентификатор детали или документированная замена от поставщика.
Как читать схему бензинового генератора
Сначала определите назначение схемы. Иллюстрация внешнего устройства помогает найти орган управления; каталог деталей связывает позиции с артикулами; электрическая схема описывает другую задачу. Для заказа крышки или ручки не нужно превращать её в инструкцию по подключению.
На рисунках Honda для CX и CXS различается показанная комплектация, в том числе наличие площадки батареи у CXS. Поэтому совпадение названия серии не отменяет проверку исполнения. Номер страницы, тип установки и подпись рисунка должны остаться в вашем запросе.

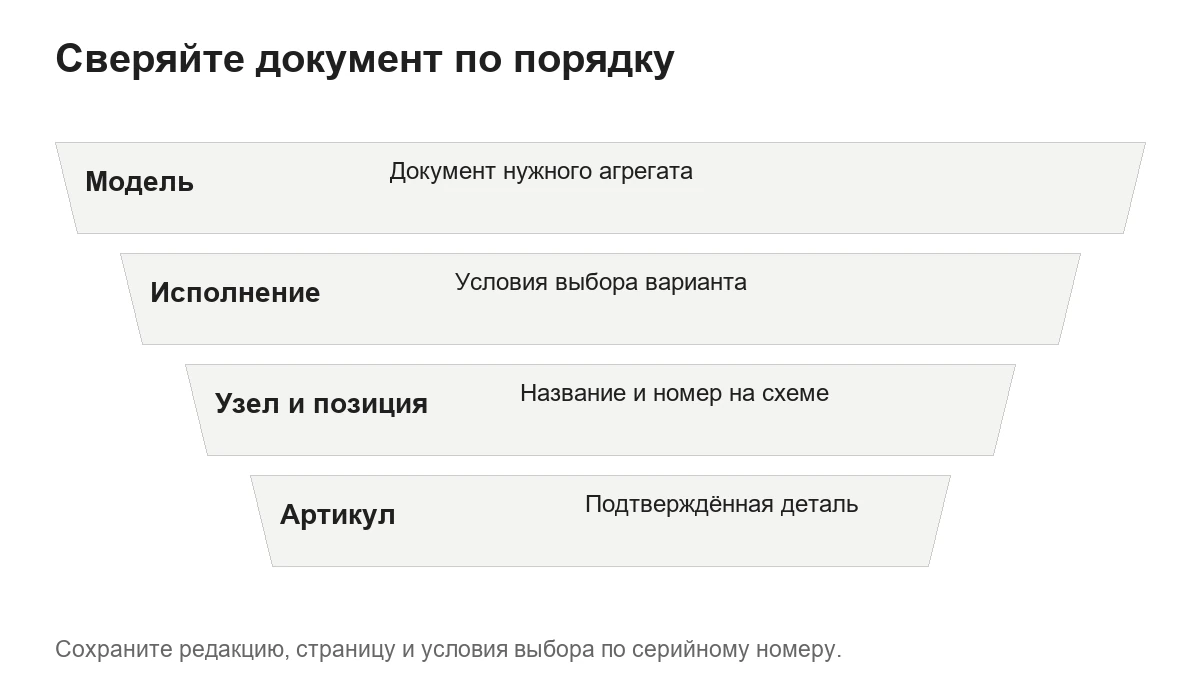

Сверяйте последовательно: модель документа → исполнение → название узла → позиция → артикул. Если каталог предлагает несколько вариантов, сохраните все условия выбора, например диапазон серийных номеров. Самостоятельно назначать один вариант по внешнему сходству не стоит.
Карточка идентификации детали
Заполненная карточка ниже должна позволить поставщику понять, какую позицию вы имеете в виду, и вернуть конкретное предложение. Она не подтверждает работоспособность старого узла.
| Поле | Что внести | Когда запись ещё не готова |
|---|---|---|
| Установка | Модель, исполнение и серийный номер | Есть только торговое название |
| Узел | Название из документа и видимое расположение | Написано только «электрика» или «двигатель» |
| Документ | Название, редакция, страница и позиция | Приложена картинка без модели |
| Деталь | Артикул и количество | Выбор сделан лишь по форме |
| Подтверждение | Ответ поставщика о применимости | Предложен «аналог» без условий замены |
Условный пример: покупателю нужна внешняя крышка. Один продавец предлагает крышку по фото, второй — позицию из каталога для указанного серийного номера. Для согласования второго предложения остаётся проверить сам документ и условия поставки; в первом ещё не установлена идентичность детали. Это пример процесса заказа, а не результат испытания продавцов.
Где заканчивается внешний осмотр
В этой статье осмотр служит сбору идентификаторов. Он не включает снятие защитных крышек, поиск напряжения внутри панели или проверку регулятора под питанием. Если для чтения маркировки требуется такое вмешательство, передайте задачу сервису.
Упомянутое руководство Honda прямо ограничивает изменения конструкции и вмешательство в панель. Не переносите действия из руководства другой модели на свою установку. Для неисправности нужен отдельный сервисный запрос с симптомами, а для закупки — точная позиция.
Что должен вернуть поставщик
В ответе нужны артикул, применимое исполнение, состав комплекта и перечень отличий от старой детали. Отдельно согласуйте прокладки, крепёж или другие сопутствующие позиции, если они указаны в каталоге. Не предполагайте, что всё входит в поставку.
Для планового запаса используйте отдельный материал о ЗИП и расходниках. Если запрос относится к оборудованию BEAR, отправьте карточку через форму обращения; возможность поставки и совместимость подтверждаются по конкретному запросу.
