Проверьте фазные токи, нейтраль, однофазные нагрузки и ограничения конкретного альтернатора вместо применения универсального процента перекоса.
В этом материалеРазделов: 6
Допустимую несимметрию трёхфазной ДГУ задают по документации конкретного альтернатора и проекту нагрузки, а не по распространённому проценту. Результат проверки — утверждённая раскладка однофазных цепей по L1, L2 и L3, выбранный показатель несимметрии, точка измерения и письменный предел изготовителя. Суммарная мощность без этой раскладки решения не даёт.

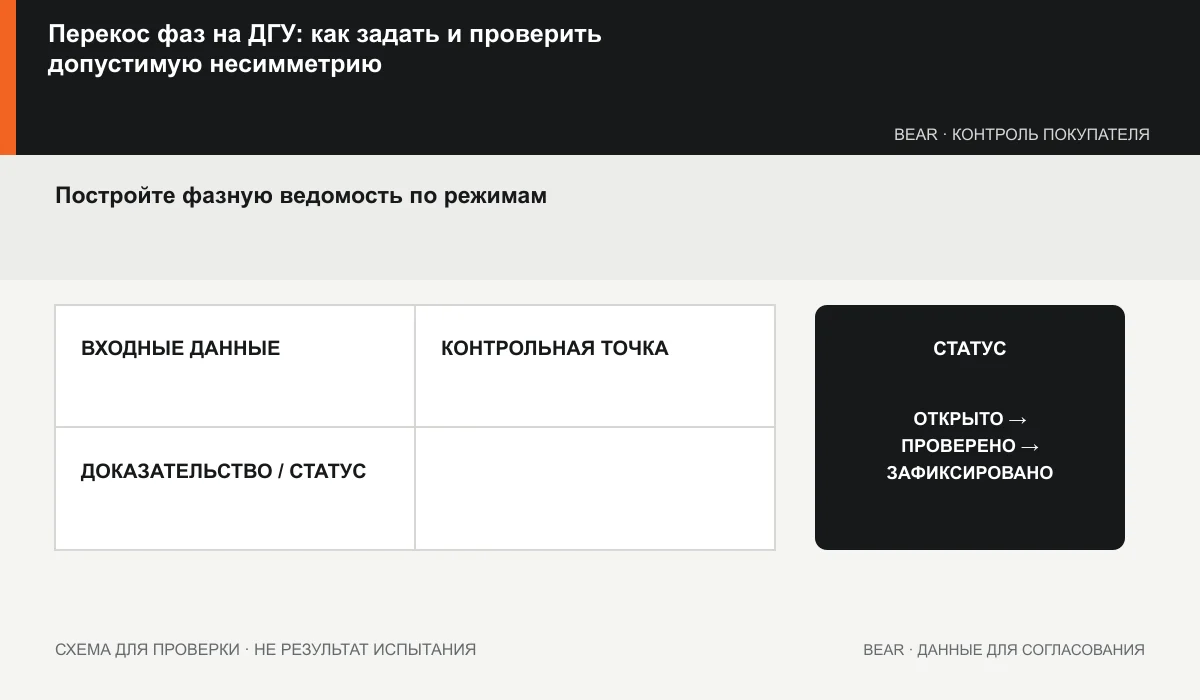

Постройте фазную ведомость по режимам
Суммарные kW или kVA не показывают распределение нагрузки. Для каждого потребителя запишите фазу подключения, активную и полную мощность при наличии паспортных данных, характер нагрузки, пусковое событие и режим участия: нормальная работа, аварийное питание, переходный процесс или последовательный запуск.
Сведите отдельные строки для L1, L2, L3 и нейтрали. Для переключаемых или сезонных потребителей создайте разные сценарии вместо одной усреднённой строки. Сценарии электрической версии установки сопоставьте с чек-листом напряжения, частоты и фаз.
| Сценарий | L1 | L2 | L3 | Нейтраль | Что ещё проверить |
|---|---|---|---|---|---|
| Установившийся режим | расчётный ток | расчётный ток | расчётный ток | расчётный ток | длительность и нагрев |
| Максимальная однофазная ступень | ток до/после | ток до/после | ток до/после | переходный ток | падение и восстановление напряжения |
| Аварийный состав | ток | ток | ток | ток | очередность включения |
| Минимальная нагрузка | ток | ток | ток | ток | устойчивость и регулирование |
Зафиксируйте один измеряемый критерий
Фраза «перекос фаз» может обозначать разницу фазных токов, несимметрию напряжений или неравномерность распределения полной мощности. Эти показатели не взаимозаменяемы. В каждой строке ТЗ назовите только один показатель: формулу, единицу, точку измерения, интервал, режим и допустимый предел из применимого документа.
Поставщик должен указать, каким показателем ограничен выбранный альтернатор и к какой конфигурации относится значение. Если критерий получен для сети общего назначения или другого оборудования, его нельзя автоматически переносить на автономный источник и точку подключения нагрузки.
Регулятор напряжения не перераспределяет однофазные цепи между L1, L2 и L3. Даже если линейные напряжения выглядят приемлемо, фазные токи и критерий изготовителя проверяют отдельно.
Проверьте однофазные и нелинейные цепи
Однофазные потребители распределяют не по количеству автоматов, а по ожидаемым токам и одновременности. Отдельно отметьте выпрямители, ИБП, источники питания, освещение с электронными драйверами и другое оборудование, которое может влиять на форму тока и ток нейтрали. Номинал группового аппарата не раскрывает реальный профиль.
Запросите у изготовителя альтернатора ограничения по несимметричной и нелинейной нагрузке, условия их применения и необходимые коэффициенты или испытания. Не переносите данные одного исполнения на другое обозначение обмотки, напряжение или схему соединения.
Согласуйте нейтраль и защиты
Наличие нейтрального проводника, его коммутация и защитные меры зависят от принятой системы электроснабжения и схемы переключения источников. Этот вопрос должен решаться в проекте вместе с заземлением, защитой от поражения током и режимом нейтрали; статья не является типовой однолинейной схемой.
Для проверки перекоса укажите точки измерения до и после АВР или распределительного устройства, состояния сети и ДГУ, активные блокировки и реакцию автоматики на превышение принятого критерия. Параметр сигнализации и параметр отключения не следует считать одинаковыми без документации.

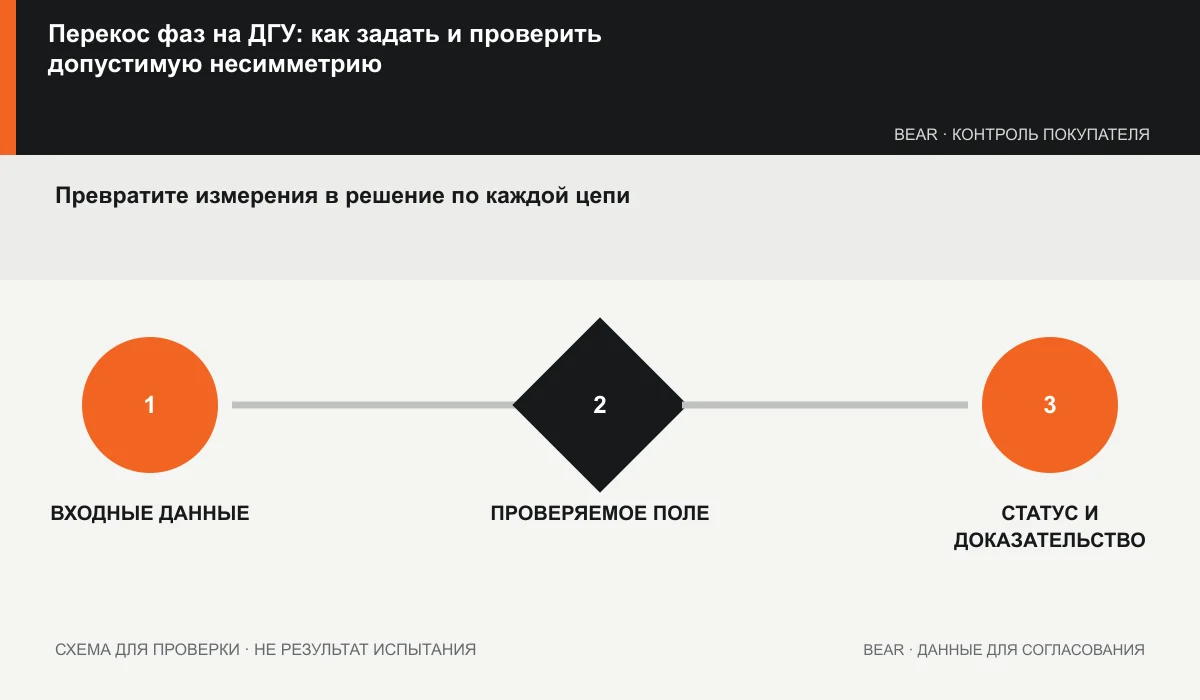

Превратите измерения в решение по каждой цепи
На FAT или при вводе фиксируйте фазные напряжения и токи, ток нейтрали, состав включённых потребителей, режим установки, время после переключения и состояние защит. Измерительный прибор, схема подключения и метод обработки результатов должны быть известны. Один снимок дисплея без нагрузки и времени не подтверждает допустимость режима.
Руководство STAMFORD | AvK по поиску неисправностей служит примером модельной процедуры: в нём проверка распределения трёхфазной и однофазной нагрузки связана с измерениями. Этот документ не задаёт предел для другого альтернатора и не подтверждает конфигурацию BEAR.
Протокол получает статус «ПРИНЯТЬ», когда сценарии воспроизводимы, формула и предел согласованы, а результаты связаны с точной конфигурацией. «ВЕРНУТЬ» применяется при пропущенной фазе или неизвестной методике. «ПЕРЕРАСПРЕДЕЛИТЬ» — когда конкретные однофазные цепи можно перенести. «ПРОЕКТНАЯ ПРОВЕРКА» — когда затронуты защита, нейтраль или схема.
Выпустите принятую фазную раскладку
Итоговый документ фиксирует принятую фазную раскладку для каждого режима и отдельно перечисляет цепи, которые нужно перераспределить либо проверить по данным точного альтернатора. К нему приложите одновременность, пусковые события, напряжение, частоту, схему нейтрали, предполагаемый АВР и точки измерения. Для незакрытых строк нужны модель и обмотка альтернатора, название показателя, формула, предел, условия, источник и реакция автоматики. Выбор одно- или трёхфазной системы остаётся отдельной задачей; здесь проверяется уже выбранная трёхфазная конфигурация.
Русский каталог помогает обозначить направление оборудования. Через контактную форму передайте фазную ведомость и запросите недостающие данные точной электрической конфигурации; принятым результатом остаётся фазная раскладка, а не общий ответ о пригодности модели.
