Свяжите установку, двигатель, альтернатор, шкаф, документы и протоколы через фото-протокол, модели, серийные номера и версии.
В этом материалеРазделов: 6
Одна фотография заводской таблички не обеспечивает прослеживаемость ДГУ. Нужна карта, которая связывает установку, двигатель, альтернатор, шкаф и другие критичные компоненты с заказом, спецификацией, руководством и протоколами. Несовпавшая идентичность останавливает приёмку единицы.
Определите уровни идентичности
Разделите торговую марку, модель установки, серийную идентичность конкретной единицы и идентичности встроенных компонентов. Они выполняют разные роли. Код двигателя или альтернатора не заменяет серийный номер агрегата, а серийный номер агрегата не доказывает модель каждого компонента.
До заказа составьте перечень обязательных объектов: основная табличка, двигатель, альтернатор, шкаф управления, АВР, контейнер или кожух, вспомогательные системы. Для каждого укажите требуемую модель, серийный номер, табличку или иной контролируемый идентификатор. Эта статья проверяет конкретную единицу; общий состав документов остаётся отдельной задачей.
Зафиксируйте набор полей до изготовления
Требования к маркировке зависят от идентификации продукции и применимых документов. Официальный текст ТР ТС 010/2011 и страница ТР ТС 004/2011 служат источниками для проверки соответствующих областей. Их актуальность и применимость к конкретной ДГУ должен подтвердить специалист.
В макете таблички отделите обязательные поля применимой процедуры от закупочных полей прослеживаемости. Не добавляйте знак, обозначение или утверждение до проверки основания. Язык, размещение, долговечность и читаемость также фиксируются в согласованной версии.

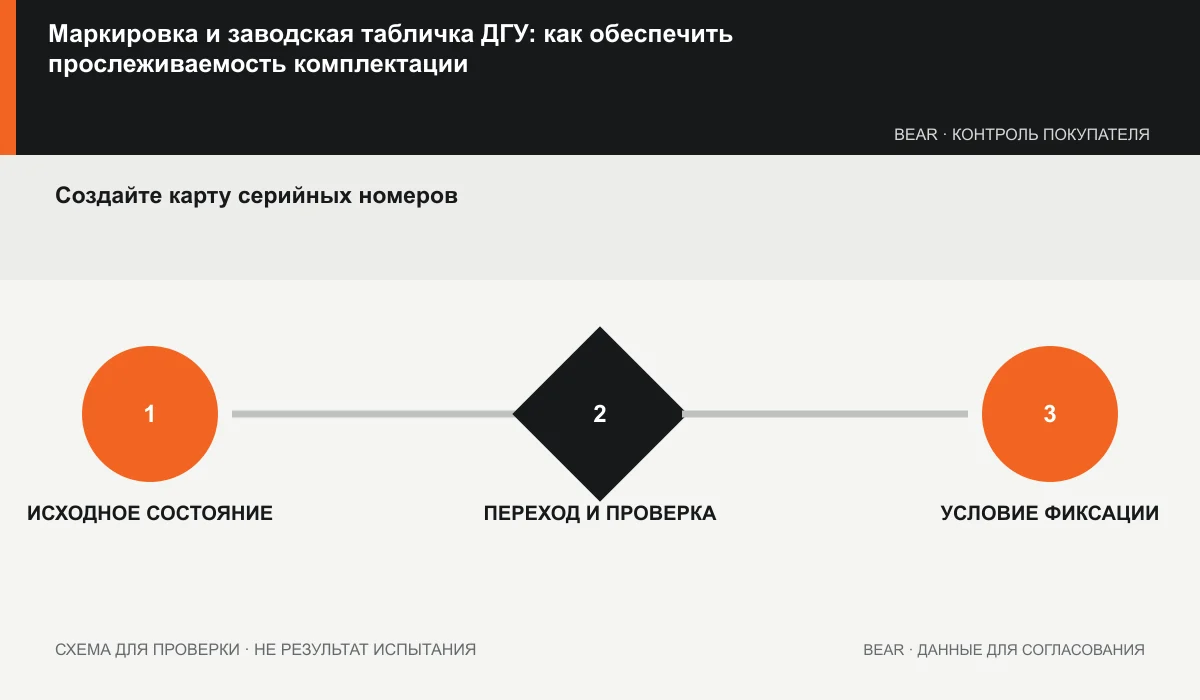

Создайте карту серийных номеров
Карта закрывает путь от заказанной единицы к критичным компонентам и управляемым файлам. Строку принимают только при совпадении физического идентификатора, его местоположения, связанного файла и версии, а также результата проверки.
| Объект | Идентификатор | Где виден | С каким файлом связан | Проверка |
|---|---|---|---|---|
| ДГУ в сборе | модель и серийная идентичность | основная табличка | КП, спецификация, паспорт/руководство | точное совпадение |
| Двигатель | модель и номер | табличка двигателя | datasheet и перечень комплектации | совпадение |
| Альтернатор | модель и номер | табличка альтернатора | datasheet и протоколы | совпадение |
| Шкаф управления | модель/ревизия | табличка или ведомость | схема и BOM | совпадение |
| АВР | модель/номер | табличка шкафа | схема, перечень аппаратов | совпадение |
| Документы | номер и версия | реестр файлов | заказ и единица/серия | область ясна |
Если компонент не имеет доступной серийной идентичности, запишите другой контролируемый способ связи и его ограничение. Карта закрыта, когда каждый критичный компонент связан с единицей и файлом; пустая строка или дублирующийся необъяснённый номер блокирует приёмку. Не создавайте номер самостоятельно после поставки без согласованной системы владельца продукции.

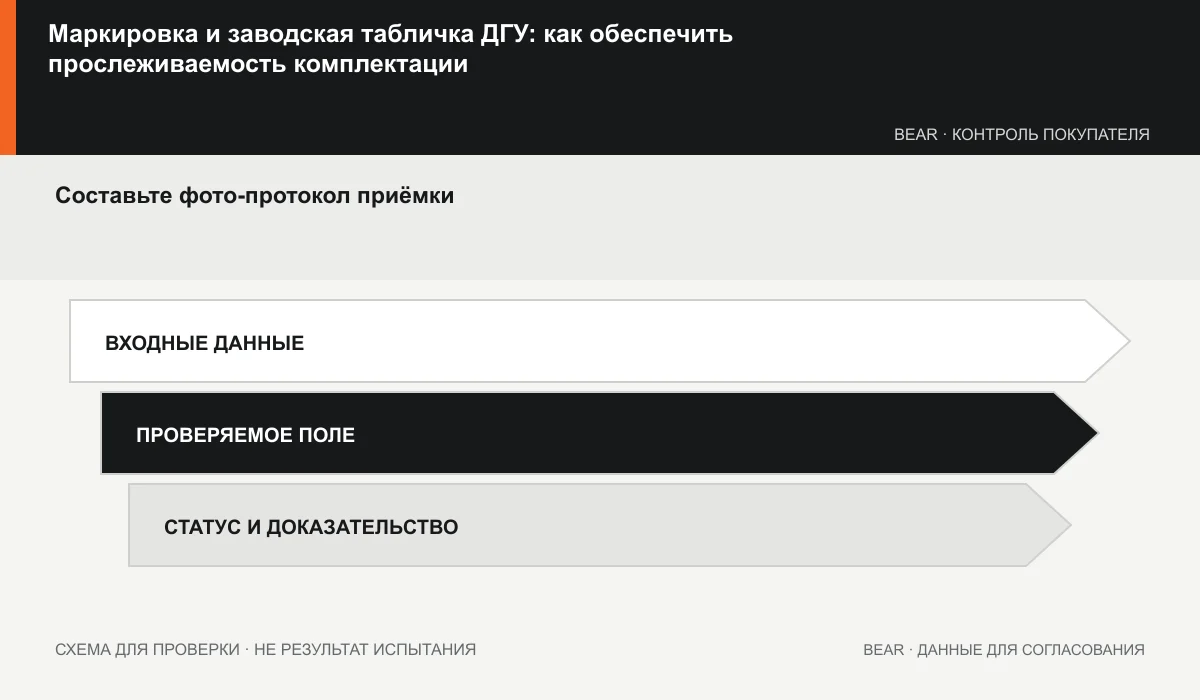

Составьте фото-протокол приёмки
Фото-протокол должен показывать общий вид единицы, местоположение каждой таблички и крупный читаемый кадр без обрезанных полей. Имя файла или запись в ведомости связывает фото с номером позиции и датой приёмки. Для партии заранее определите, фотографируется каждая единица или применяется иной проверяемый план.
Фотография должна сохранять контекст и читаемость, но не раскрывать закрытые или персональные сведения без основания. Размытый кадр, изображение похожей модели или один шильдик для всей партии не доказывают идентичность каждой поставленной единицы.
В руководстве изготовителя ДГУ показан пример того, как документация может связывать табличку, номер и эксплуатационные данные. Оно не является документом BEAR и не подтверждает состав, поля или характеристики продукции BEAR.
Сверьте таблички с документами
Проверяющий переносит ключевые поля не вручную «по памяти», а в ведомость сравнения. Коммерческое предложение, упаковочный лист, спецификация, руководство, декларация или сертификат и протоколы должны относиться к тому же объекту или иметь понятное правило охвата серии.
Расхождение модели, изготовителя, электрического исполнения или версии получает отдельную строку журнала. Поставщик возвращает исправленный файл либо проверяемое объяснение; покупатель не заклеивает и не исправляет табличку как способ закрыть документальный конфликт.
Для подготовки общего пакета используйте чек-лист документов до заказа. Для проверки публичного производственного контекста доступна страница BEAR о производстве, но она не заменяет фото конкретной единицы.
Управляйте изменениями после утверждения
Замена двигателя, альтернатора, контроллера, шкафа, напряжения или маркировки должна иметь запрос на изменение, обновлённый перечень затронутых файлов и повторное утверждение. Карта серийных номеров сохраняет историю «как заказано — как изготовлено — как отгружено — как принято».
Передайте BEAR рынок, модель или категорию, электрическую конфигурацию, количество, требуемые поля маркировки, язык, перечень компонентов и формат фото-протокола через форму запроса. Попросите вернуть макет таблички, правило серийной идентификации, карту компонентов, образцы кадров и перечень связанных файлов. Доступные варианты подтверждаются только для точной версии заказа.
