Разделите оборудование, проектирование, монтаж и ПНР по точкам стыка, чтобы предложения на ДГУ имели одинаковый объём и проверяемый результат.
В этом материалеРазделов: 7
Граница поставки должна проходить не вокруг коробки с ДГУ, а через все интерфейсы, от которых зависит готовность системы. Для каждого стыка укажите, кто выдаёт исходные данные, проектирует, поставляет, монтирует, испытывает и принимает результат. Эта страница не составляет всё ТЗ; её результат — отдельное приложение по интерфейсам и ответственности. Иначе одинаковая формулировка «ДГУ под ключ» скрывает разный объём.
Определите конечный результат договора
Сначала решите, что получает заказчик: только агрегат на раме, упакованный комплект, смонтированную установку или готовую к работе систему с АВР и ПНР. Эта формулировка задаёт все последующие границы.
Не используйте слова «полный комплект» без перечня. Состав может отличаться по аккумулятору, зарядному устройству, подогреву, глушителю, баку, кабелям, автоматике, документации, расходникам и крепежу.
Перед распределением ролей заморозьте однолинейную схему, нагрузку, план площадки, трассы кабелей и выхлопа, требуемую автономность, внешние сигналы, условия доставки и критерий готовности. Если точка стыка ещё не определена на чертеже, ответственность за неё распределять рано.

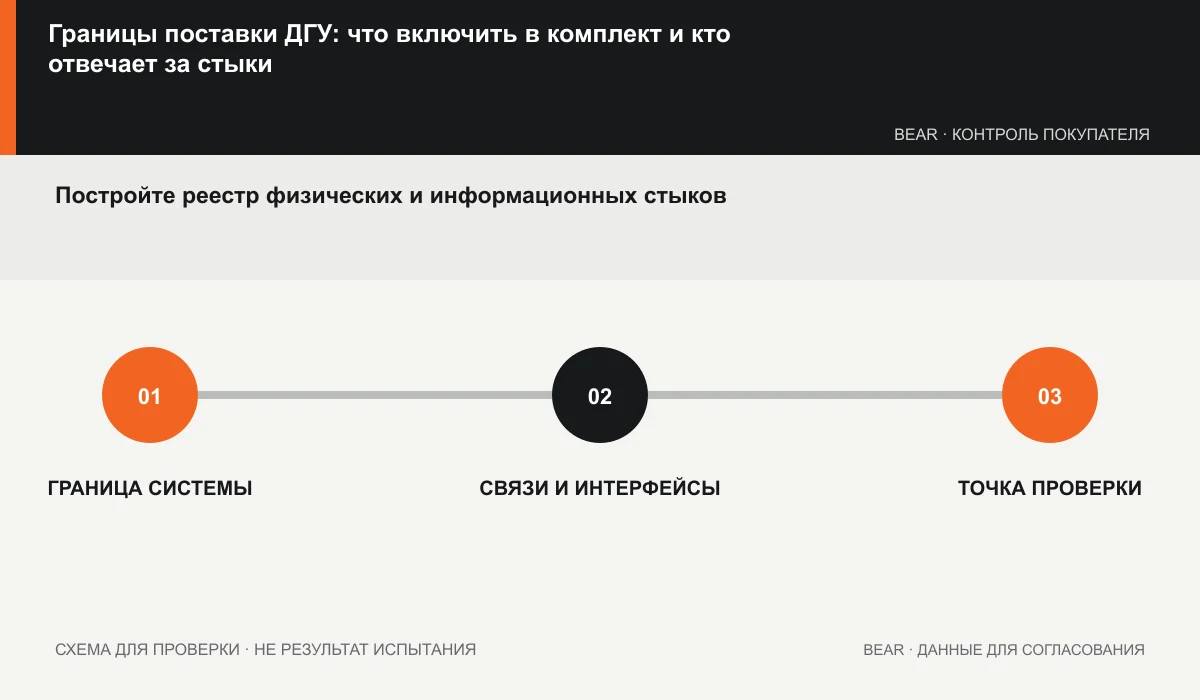

Постройте реестр физических и информационных стыков
Физический стык показывает место соединения: силовые выводы, клеммы управления, фланец выхлопа, топливные патрубки, основание или воздуховоды. Информационный стык определяет, кто передаёт расчёт, чертёж, алгоритм, настройку и протокол.
Назовите каждую точку так, чтобы её можно было показать на схеме: выходной автомат либо силовые клеммы, клеммник сухих контактов, фланец газохода, топливный патрубок, плоскость радиатора, опоры рамы. Формулировка «до ДГУ» не определяет, входят ли ответные части, кабельные наконечники, переходники или крепёж.
| Система | Точка стыка | Вход от заказчика | Возврат поставщика | Проверка завершения |
|---|---|---|---|---|
| Силовая часть | клеммы/выключатель установки | схема сети и нагрузка | токи, выводы, требования подключения | схема и испытание |
| АВР | силовая и управляющая граница | источники, нейтраль, приоритеты | схема, алгоритм, сигналы | функциональный протокол |
| Топливо | патрубки или штатный бак | автономность и правила площадки | расходные данные и интерфейсы | герметичность и сигналы |
| Выхлоп | фланец двигателя/глушителя | маршрут и условия площадки | допустимые ограничения | расчёт и осмотр |
| Охлаждение | плоскость решётки/радиатор | температура и помещение | воздушные и тепловые данные | проект вентиляции |
| Основание | опорные точки | фундамент и маршрут доставки | масса, центр тяжести, нагрузки | чертёж и акт монтажа |

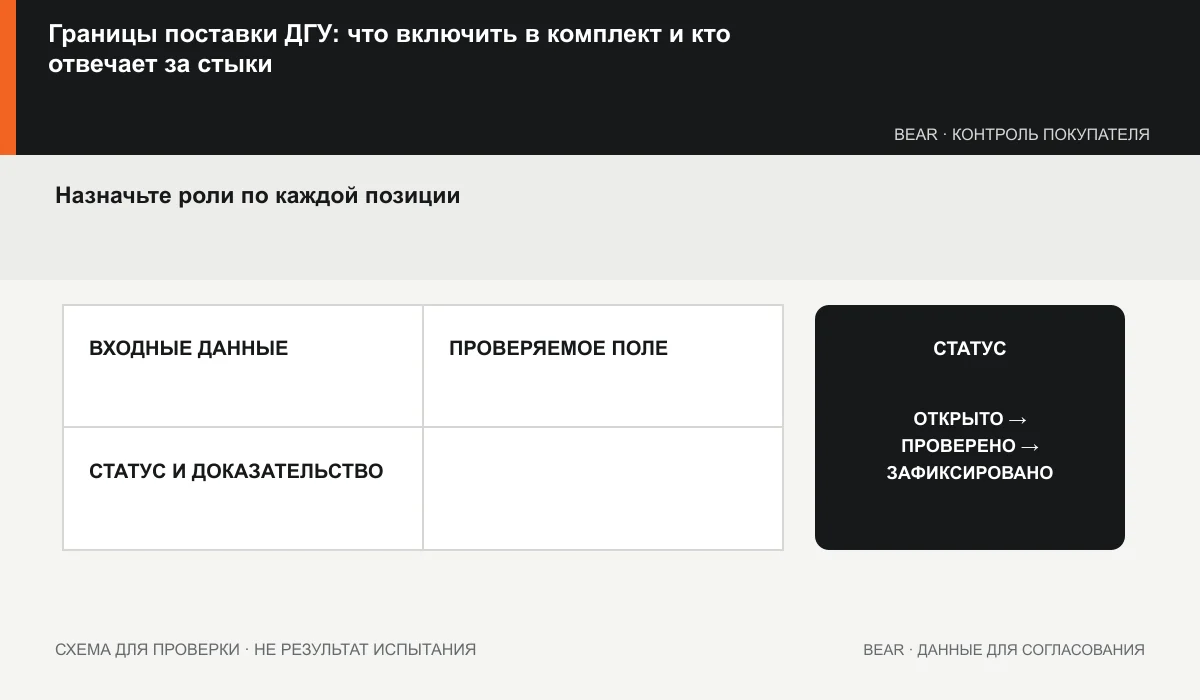

Назначьте роли по каждой позиции
Для каждой строки используйте простой RACI-подход: кто выполняет работу, кто принимает решение, кого консультируют и кого уведомляют. В договоре важнее не аббревиатура, а отсутствие двух владельцев или позиции без владельца.
Разделите проектирование и поставку. Поставщик агрегата может вернуть исходные данные для вентиляции или фундамента, но это не означает, что он автоматически отвечает за проект здания. Аналогично монтажная организация не должна угадывать допустимое противодавление или алгоритм контроллера.
Для каждой строки запишите исполнителя, владельца решения, консультируемые стороны и получателя информации. Один участник может совмещать роли, но у результата должен оставаться один принимающий. Строка без владельца получает стоп-статус.
Разведите заводскую и объектовую проверку
До отгрузки можно проверить идентичность комплектации, документы, доступные функции установки и согласованный объём испытаний. На объекте проверяют интеграцию: монтаж, кабели, нейтраль, АВР, сигналы, вентиляцию, выхлоп, топливо и работу с реальными системами.
Не переносите успешный заводской тест на объектовую систему. В матрице укажите отдельные документы: заводской протокол, упаковочный лист, входной контроль, монтажные акты и ПНР.
Перед ПНР ответственная сторона подтверждает фундамент и крепление, кабельные соединения, нейтраль и заземление, топливо, выхлоп, вентиляцию, аккумуляторную систему, жидкости, сигналы и безопасный доступ. Испытание не должно заменять отсутствующий проект.
Зафиксируйте включения, исключения и опции
Каждая позиция получает один из статусов: включено в базовую цену, обязательная опция, работа заказчика, работа третьей стороны или исключено. Для опции укажите, что изменится в документах, сроке, упаковке и проверке.
Особенно внимательно проверьте кабели, разъёмы, ответные части, жидкости, аккумулятор, начальный комплект расходников, крепёж, выхлопные элементы, удалённые антенны и лицензионные настройки. Маленькая недостающая позиция может остановить ПНР всей системы.
Для обязательной опции укажите, меняет ли она габариты, массу, тепловыделение, кабельные вводы, упаковку, документацию или программу проверки. Иначе опция появляется в цене, но не попадает в проектные интерфейсы.
Свяжите стык с документом передачи
Стык закрыт только тогда, когда следующая сторона получила достаточный результат. Это может быть согласованный чертёж, таблица сигналов, кабельный журнал, ведомость отверстий, расчёт, маркированный комплект или подписанный протокол.
Присвойте стыку статус: данные выданы; решение согласовано; комплект поставлен; монтаж завершён; проверка принята. Переход к следующему этапу разрешается только при наличии названного документа передачи. Устное подтверждение не закрывает строку, от которой зависит чужая работа.
Для эксплуатационных файлов используйте чек-лист документов. Общий перечень без модели, версии и владельца не закрывает информационную границу.
Выпустите приложение к ТЗ и КП
Сформируйте одну таблицу границ и отправьте её всем участникам без изменения названий строк. Подписанное приложение должно содержать точку стыка, исходные данные, выполняющего, владельца решения, документ передачи, включение или исключение и статус приёмки. Заказчик принимает или возвращает каждую строку до сравнения цены.
При запросе BEAR приложите это интерфейсное/RACI-приложение к форме запроса. Точный комплект и ответственность сторон фиксируются в письменном предложении, а не выводятся из страницы категории.
