SG 500 кВт — дизельный генератор открытого типа
Трёхфазная дизельная электростанция на открытой раме: шестицилиндровый двигатель Yuchai YC6TD840-D31, бесщёточный генератор, 500 кВт основной и 550 кВт резервной мощности, 400/230 В, 50 Гц, автоматический контроллер и электростартер 24 В.
- Основная мощность
- 500 кВт
- Резервная мощность
- 550 кВт
- Трёхфазный выход
- 400/230 В · 50 Гц
- Модель двигателя
- Yuchai YC6TD840-D31
Запрос по модели
Комплектация и предложение
Укажите, что должен питать генератор. Страна и количество помогут, но приблизительных данных достаточно.
Характеристики SG 500 кВт — дизельный генератор открытого типа
Показаны только опубликованные характеристики этой комплектации; окончательные значения заказа фиксируются в предложении.
| Характеристика | SG 500 кВт — дизельный генератор открытого типа |
|---|---|
| Тип изделия | Дизельная генераторная установка открытого типа |
| Основная мощность | 500 кВт |
| Резервная мощность | 550 кВт |
| Номинальное напряжение | 400/230 В |
| Фазы и схема подключения | Трёхфазная, четырёхпроводная |
| Номинальный ток | 902,1 А |
| Частота | 50 Гц |
| Коэффициент мощности | 0,8 (отстающий) |
| Частота вращения | 1500 об/мин |
| Модель двигателя | Yuchai YC6TD840-D31 |
| Мощность двигателя при 1500 об/мин | 561 кВт основная / 616 кВт резервная |
| Тип двигателя | 6 цилиндров в ряд, турбонаддув с промежуточным охлаждением |
| Диаметр × ход поршня | 152 × 180 мм |
| Рабочий объём | 19,6 л |
| Степень сжатия | 14:1 |
| Регулятор оборотов | Электронный |
| Охлаждение | Жидкостное, радиатор с вентилятором от двигателя |
| Фильтрация | Навинчиваемые масляный и топливный фильтры, воздушный фильтр с бумажным элементом |
| Вид топлива | Лёгкое дизельное топливо |
| Расход топлива | 134 л/ч при 100% основной мощности; 90 л/ч при 75% основной мощности; 161 л/ч при резервной мощности |
| Система запуска | Электростартер 24 В DC |
| Генератор | Nianfeng NFS5-F, бесщёточный |
| Класс изоляции | H |
| Возбуждение | 45 В / 2,5 А, режим S1 |
| Колебание напряжения | ≤ 0,5% |
| Переходное отклонение напряжения | +20% / −15%, восстановление 4 с |
| Колебание частоты | ≤ 0,5% |
| Переходное отклонение частоты | +10% / −7%, восстановление 3 с |
| Искажение формы кривой | ≤ 5% |
| Диапазон уставки напряжения холостого хода | 95–105% номинального напряжения |
| Ток короткого замыкания | 300% In в течение 2 с |
| Контроллер | Автоматический контроллер генераторной установки 6110 |
| Габариты (Д × Ш × В) | 3800 × 1400 × 1950 мм |
| Исполнение в шумозащитном кожухе (Д × Ш × В) | 4600 × 2100 × 2500 мм |
| Масса | 4000 кг |
| Номинальные условия эксплуатации | Температура окружающей среды ≤ 40 °C, относительная влажность ≤ 60%, высота ≤ 1000 м |
| Стандартная комплектация | Две необслуживаемые батареи 150 А·ч, моторное масло, охлаждающая жидкость, глушитель, два топливных шланга, руководство по эксплуатации |
| Топливный бак | Опция |
| Опции | Шумозащитный кожух, всепогодное исполнение, передвижное исполнение на прицепе; запасные масляный, топливный и воздушный фильтры и плата AVR |
Значения шума, расхода и времени работы приведены по источнику для указанного исполнения. Для сравнения нужны одинаковая нагрузка и условия измерения. Если они не указаны в характеристиках, запросите их вместе с результатом проверки: одно значение не гарантирует расход или продолжительность работы на вашей площадке.

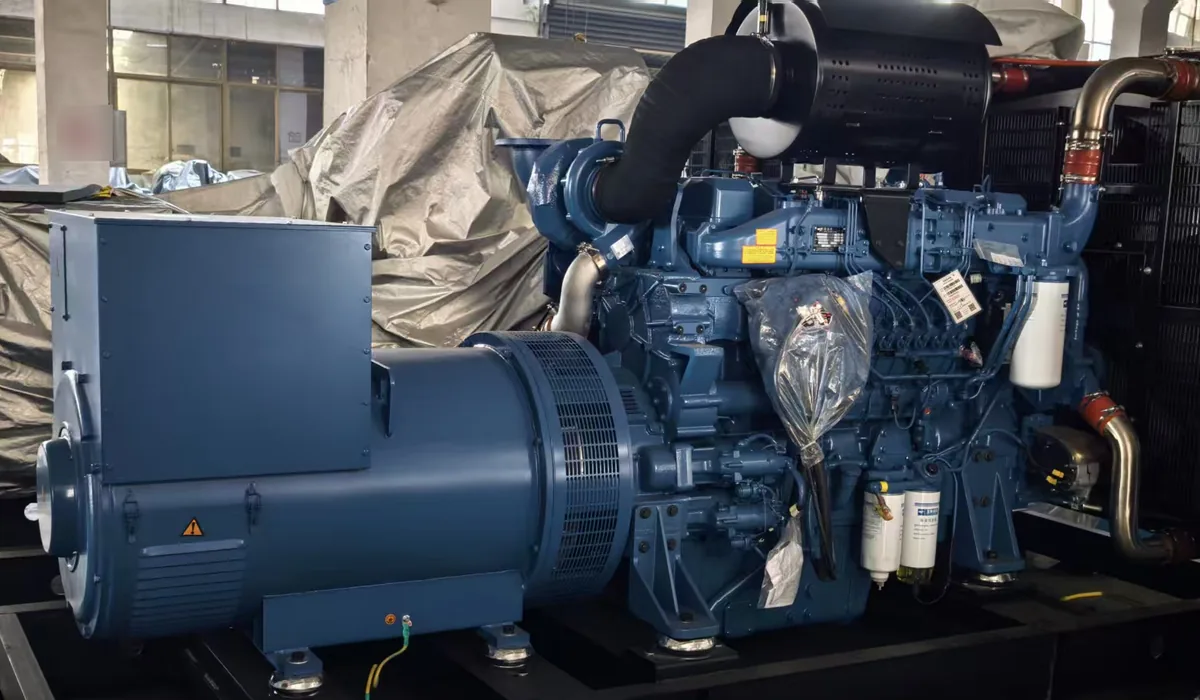

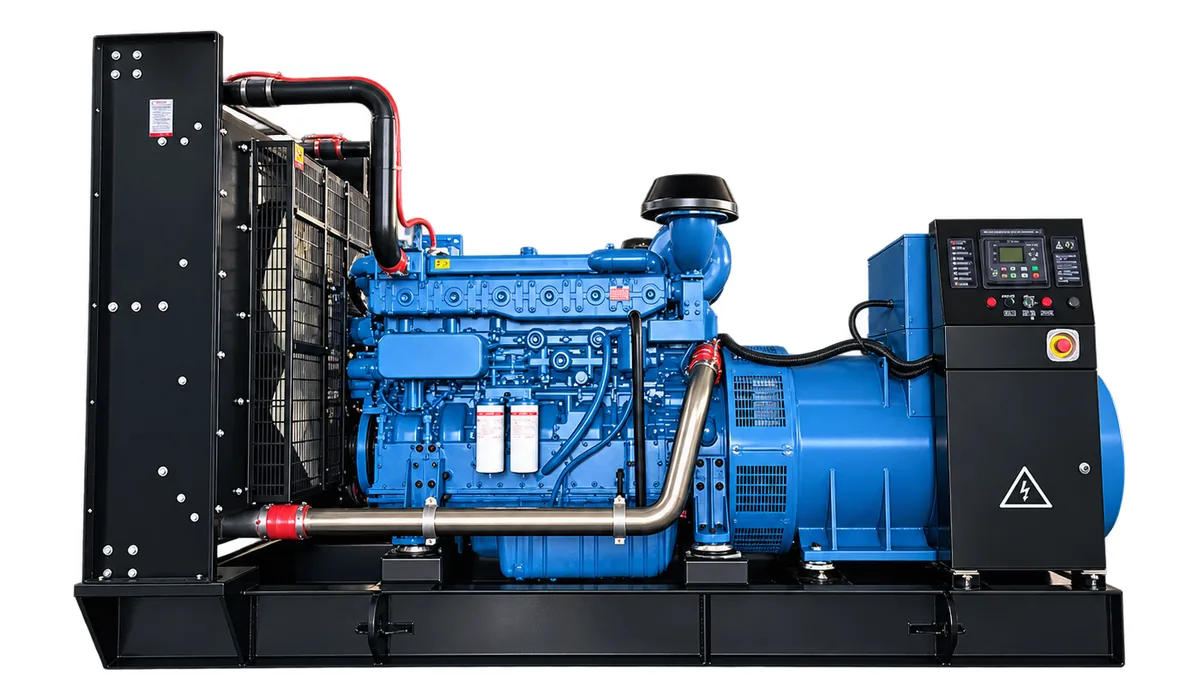

Компоновка открытого типа
Двигатель, генератор и радиатор с вентилятором на приводе от двигателя установлены на общей открытой стальной раме, воздушный фильтр — над двигателем. Размеры 3800 × 1400 × 1950 мм, масса 4000 кг; исполнение в шумозащитном кожухе — 4600 × 2100 × 2500 мм. Доступны всепогодное исполнение и передвижная электростанция на прицепе; топливный бак — опция.

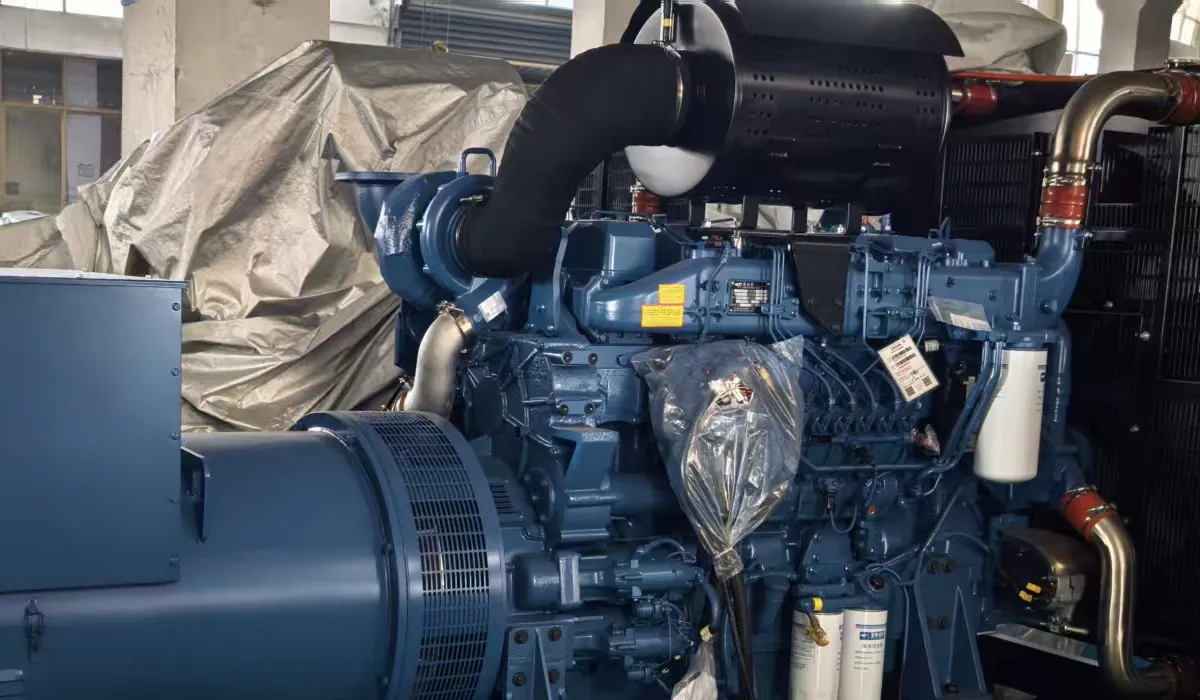

Двигатель Yuchai YC6TD840-D31
Шестицилиндровый рядный дизельный двигатель с турбонаддувом и промежуточным охлаждением, 1500 об/мин: диаметр цилиндра × ход поршня 152 × 180 мм, рабочий объём 19,6 л, степень сжатия 14:1, электронный регулятор оборотов, сменные масляный и топливный фильтры, бумажный воздушный фильтр. Расход топлива 134 л/ч при 100% и 90 л/ч при 75% основной мощности; электрозапуск 24 В постоянного тока.

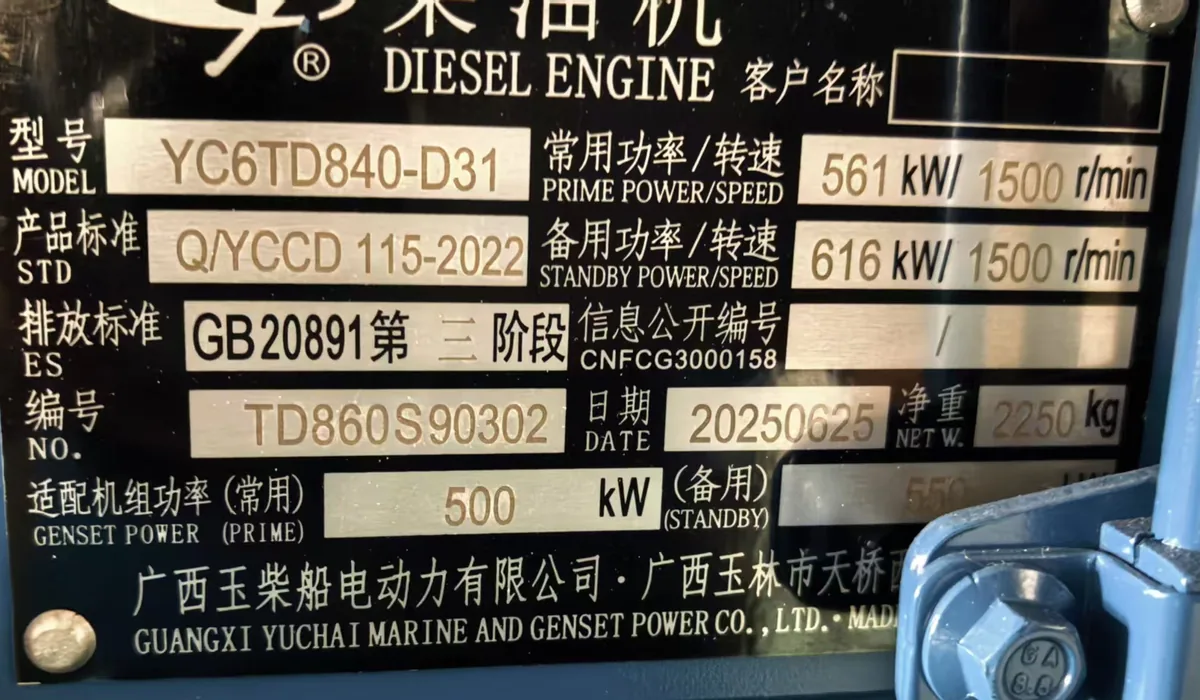

Шильдик двигателя
Шильдик Yuchai: мощность генераторной установки 500 кВт основная; мощность двигателя 561 кВт основная / 616 кВт резервная при 1500 об/мин; масса нетто двигателя 2250 кг.

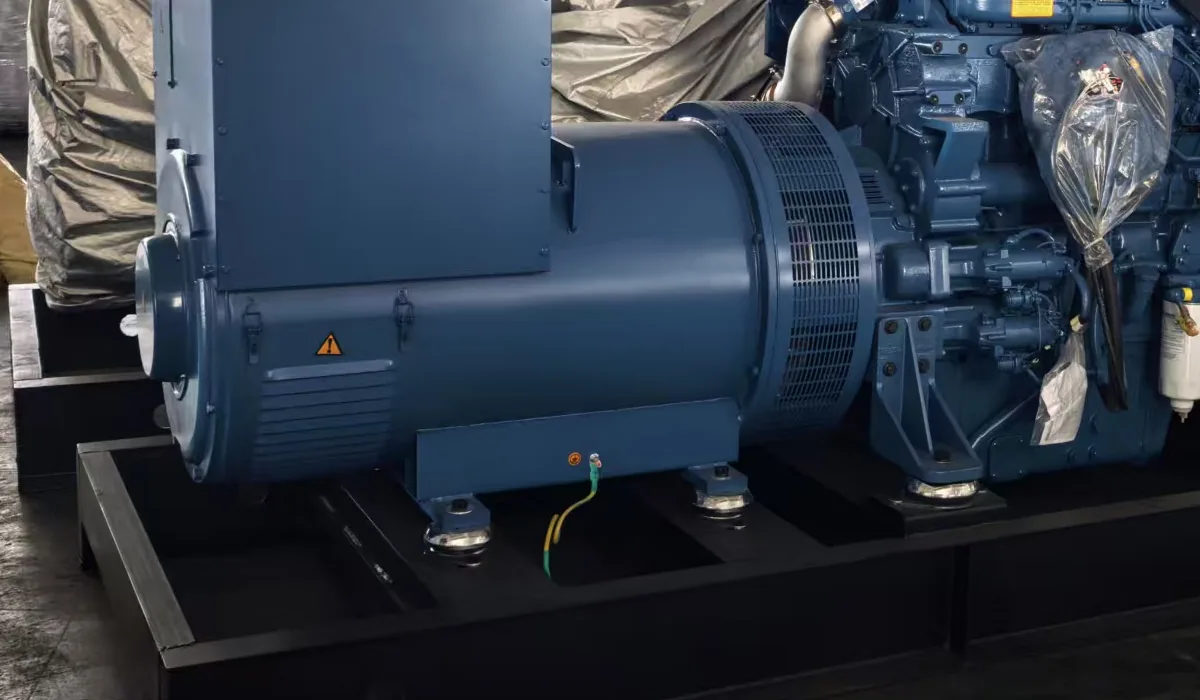

Генератор и качество напряжения
Бесщёточный генератор с изоляцией класса H на виброопорах рамы. Колебание напряжения и частоты ≤ 0,5%; переходное отклонение напряжения +20% / −15% с восстановлением за 4 с; переходное отклонение частоты +10% / −7% с восстановлением за 3 с; коэффициент искажения формы кривой ≤ 5%; ток короткого замыкания 300% In в течение 2 с.

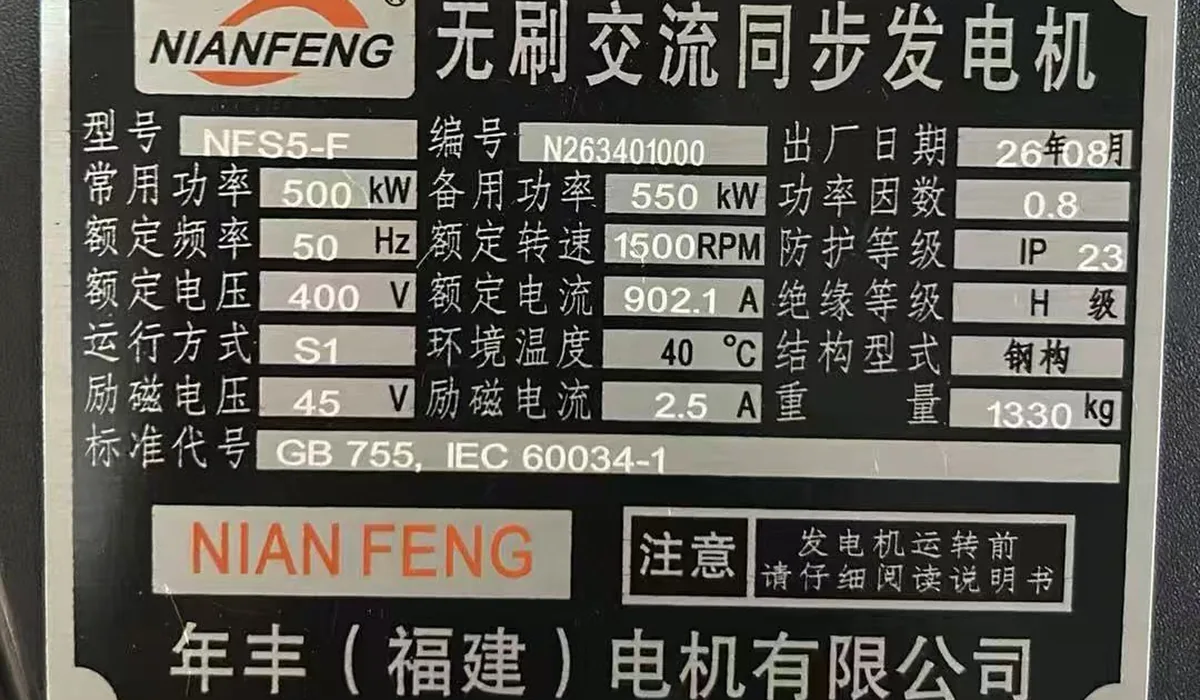

Шильдик генератора
Бесщёточный синхронный генератор Nianfeng NFS5-F: 500 кВт основная / 550 кВт резервная мощность при коэффициенте мощности 0,8; 400 В, 902,1 А, 50 Гц при 1500 об/мин; возбуждение 45 В / 2,5 А, режим S1; изоляция класса H; масса генератора 1330 кг.
Вопросы перед заказом
Уточните мощность, электрическое исполнение и состав поставки.
Отправить требованияКакая основная и резервная мощность у генератора SG 500 кВт?
Генераторная установка рассчитана на 500 кВт основной и 550 кВт резервной мощности при 400/230 В, 50 Гц и коэффициенте мощности 0,8, номинальный ток 902,1 А. Постоянную нагрузку планируйте по основной мощности 500 кВт.
Какие двигатель и генератор установлены?
Шестицилиндровый дизельный двигатель Yuchai YC6TD840-D31 с турбонаддувом и промежуточным охлаждением (19,6 л, 561 кВт основной и 616 кВт резервной мощности при 1500 об/мин) и бесщёточный генератор Nianfeng NFS5-F с изоляцией класса H.
Каковы размеры и масса и что входит в комплект?
Установка открытого типа имеет размеры 3800 × 1400 × 1950 мм и массу 4000 кг; исполнение в шумозащитном кожухе — 4600 × 2100 × 2500 мм. В комплект входят автоматический контроллер 6110, две необслуживаемые аккумуляторные батареи 150 А·ч, моторное масло, охлаждающая жидкость, глушитель, два топливных шланга и руководство по эксплуатации. Топливный бак — опция.
Каков расход топлива?
По спецификации: 134 л/ч при 100% основной мощности, 90 л/ч при 75% основной мощности и 161 л/ч на резервной мощности; топливо — лёгкое дизельное.
Что отправить для расчёта предложения?
Страну назначения, напряжение и частоту, подключаемую нагрузку с пусковыми токами, режим работы и условия площадки, нужное исполнение (открытое, в шумозащитном кожухе, всепогодное или на прицепе), необходимость топливного бака и количество.
